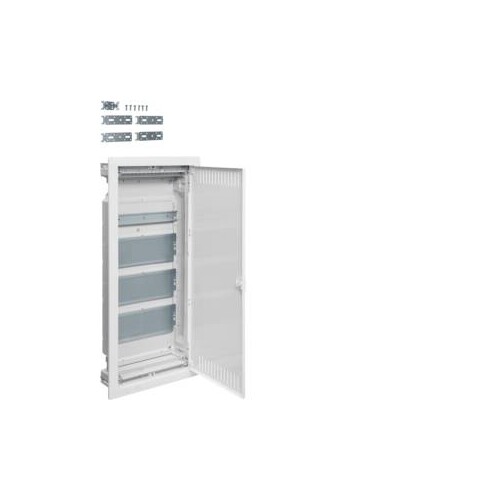

VU48NWB Hager UP Volta VDI 4-R-1xHutschiene/3xMP-Basic

23828729
2049840
1 Stk
3250616615755
DE
85381000
VU48NWB
beantwortete(n) Fragen weitere Varianten
Multimedia-Basis, volta, UPV, 4-reihig, 1x Hutschiene, 3x Montageplatte. Installationskleinverteiler Unterputz aus Kunststoff, nach OVE EN 61439-1/-3, OVE EN 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach OVE E 8015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbarem Leitungseinführungsschieber mit Schnappbefestigung, integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech mit Lüftungsschlitzen, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmendemontage. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Je eine Hutschiene zur direkten Befestigung von Patch Panels montiert. Als Zubehör kann ein Universalhaltebügel für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech, eine 3-fach Schutzkontaktsteckdose (90° drehbar) bestellt und eingebaut werden.
Anmerkungen zur LIMMERT-KI

Die VU48NWB Hager UP Volta VDI ist eine hochmoderne Multimedia-Basis für Unterputzmontage, die sich ideal für den Einsatz in Wohngebäuden eignet. Mit einer Nennspannung von 400 V und einem Nennstrom von 63 A bietet sie eine zuverlässige Stromversorgung für verschiedene Anwendungen. Diese 4-reihige Montageplatte ermöglicht die Installation von bis zu 48 Modulen und ist mit einer stabilen Hutschiene ausgestattet. Die Schutzart IP30 und die Schutzklasse II gewährleisten Sicherheit und Zuverlässigkeit. Die Abmessungen von 755,5 mm Höhe, 348 mm Breite und 94,5 mm Tiefe machen sie zu einer kompakten Lösung für die Installation in engen Räumen. Darüber hinaus bietet die integrierte Leitungseinführung eine einfache Verkabelung, während die Montageplatte aus Metall für zusätzliche Stabilität sorgt. Die VU48NWB ist die perfekte Wahl für alle, die eine hochwertige und funktionale Lösung für ihre elektrischen Installationen suchen.

Produktinfos

Nennspannung: 400 V
Nennstrom: 63 A
Geeignet für Außenbereich: Nein
Montageart: Unterputz
Anzahl der Schienen: 1
Anzahl Reihen: 4
Anzahl Felder: 1
Mit Schloss: Nein
Mit Neutralleiterklemmenblock: Nein
Mit Erdungsklemmenblock: Nein
Mit Montageplatte: Ja
Anzahl Module: 48
Anzahl der halben Module von 17,5 mm pro Klemmenleiste: 96
Mit Leitungseinführung: Ja
Höhe: 755,5 mm
Breite: 348 mm
Tiefe: 94,5 mm
Einbauhöhe: 740 mm
Einbaubreite: 335 mm
EinbauTiefe: 90 mm
Breite in Teilungseinheiten: 12
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Mit transparentem Deckel/Tür: Nein
Werkstoff: Kunststoff
Farbe: Reinweiß
Schutzklasse: II
Stoßfestigkeit: IK05
Schutzart (IP): IP30
Schließungstyp: Schnappverschluss
Glühdrahttest: 650 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Montageart: Unterputz
Anzahl der Reihen: 4
Breite in Teilungseinheiten: 12
Werkstoff des Gehäuses: Kunststoff
Schutzart (IP): IP30
Höhe: 755.5 mm
Breite: 348 mm
Tiefe: 98 mm
Einbautiefe: 89 mm
DIN-Schiene: Ja
Weitere Details
Mit Montageplatte: Ja
Anbaumöglichkeit: Ja
EMV-Ausführung: mit Ausschnitt
Farbe: weiß
RAL-Nummer: 9010
Art der Abdeckung: Tür
Innentiefe: 91.5 mm
Transparenter Deckel/Tür: Nein
Mit Schloss: Nein
Ausführung Deckel: mit Ausschnitt
Einbauhöhe: 720
Einbaubreite: 314.5
Art der Schließung: sonstige
Erdungsklemmenblock: Nein
Neutralleiterklemmenblock: Nein
Signaldurchlassende Tür: Nein
