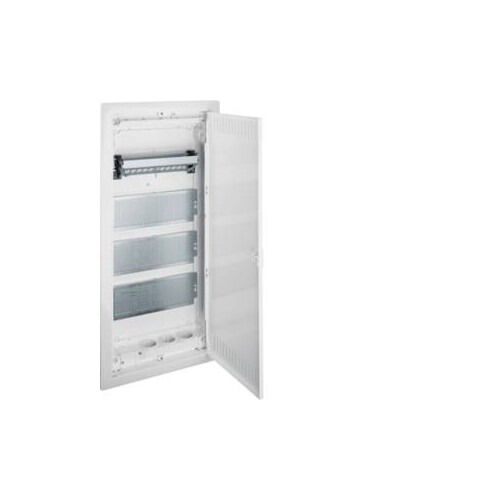

VU48NW HAGER UP Volta 4,MP,Steckdose PatchPanel

10036348
4708630
1 Stk
3250616615748
DE
85381000
Multimedia, volta, UPV, 4-reihig, mit geschlitzter Stahlblechtür. Installationskleinverteiler Unterputz aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang, ausbrechbarem Leitungseinführungsschieber mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmen-Demontage. Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden. Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90 Grad drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar.
Anmerkungen zur LIMMERT-KI

Das VU48NW HAGER UP Volta 4, MP, Steckdose PatchPanel ist eine hochwertige Lösung für die Unterputzmontage in Wohngebäuden. Mit einer Nennspannung von 400 V und einer Kapazität für bis zu 48 Module bietet es eine flexible und leistungsstarke Verbindungsmöglichkeit für verschiedene Kommunikationsmodule. Die vier Reihen und die kompakte Bauweise mit Abmessungen von 755,5 mm Höhe, 348 mm Breite und 94,5 mm Tiefe machen es ideal für platzsparende Installationen. Das Gehäuse aus Kunststoff und die Schutzart IP30 gewährleisten Sicherheit und Langlebigkeit, während der integrierte Leitungseinführungsmechanismus eine einfache Installation ermöglicht. Dieses PatchPanel ist mit einer 3-fach Schutzkontaktsteckdose ausgestattet und erfüllt die Anforderungen der Schutzklasse II, was es zur perfekten Wahl für moderne Installationen macht.

Produktinfos

Nennspannung: 400 V
Geeignet für Außenbereich: Nein
Montageart: Unterputz
Anzahl der Schienen: 1
Anzahl Reihen: 4
Anzahl Felder: 1
Mit Schloss: Nein
Mit Neutralleiterklemmenblock: Nein
Mit Erdungsklemmenblock: Nein
Mit Montageplatte: Ja
Anzahl Module: 48
Anzahl der halben Module pro Klemmenleiste: 96
Mit Leitungseinführung: Ja
Höhe: 755,5 mm
Breite: 348 mm
Tiefe: 94,5 mm
Einbauhöhe: 740 mm
Einbaubreite: 335 mm
Einbauhöhe: 90 mm
Breite in Teilungseinheiten: 12
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Mit transparentem Deckel/Tür: Nein
Montageart: Schraubbefestigung
Werkstoff Montageplatte: Metall
UV-beständig: Nein
Schutzklasse: II
Stoßfestigkeit: IK05
Schutzart (IP): IP30
Glühdrahttest: 650 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Montageart: Unterputz
Anzahl der Reihen: 4
Breite in Teilungseinheiten: 12
Werkstoff des Gehäuses: Kunststoff
Schutzart (IP): IP30
Höhe: 755.5 mm
Breite: 348 mm
Tiefe: 98 mm
Einbautiefe: 89 mm
DIN-Schiene: Ja
Weitere Details
Mit Montageplatte: Ja
Anbaumöglichkeit: Ja
EMV-Ausführung: mit Ausschnitt
Farbe: weiß
RAL-Nummer: 9010
Art der Abdeckung: Tür
Innentiefe: 91.5 mm
Transparenter Deckel/Tür: Nein
Mit Schloss: Nein
Ausführung Deckel: mit Ausschnitt
Einbauhöhe: 720
Einbaubreite: 314.5
Art der Schließung: sonstige
Erdungsklemmenblock: Nein
Neutralleiterklemmenblock: Nein
Signaldurchlassende Tür: Nein
