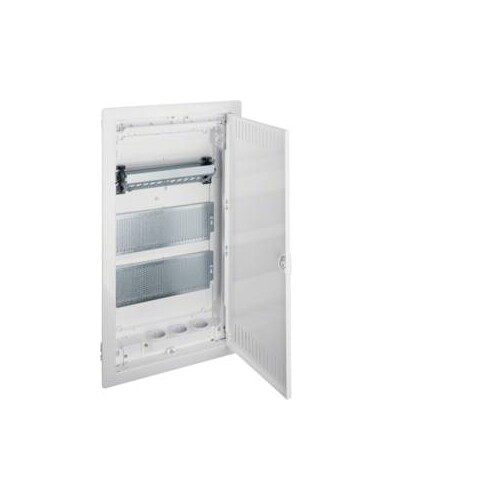

VU36NW HAGER UP Volta 3,MP,Steckdose PatchPanel

10036341
4708631
1 Stk
3250616615724
DE
85381000
Multimedia, volta, UPV, 3-reihig, mit geschlitzter Stahlblechtür. Installationskleinverteiler Unterputz aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang, ausbrechbarem Leitungseinführungsschieber mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmen-Demontage. Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden. Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90 Grad drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar.
Anmerkungen zur LIMMERT-KI

Das VU36NW HAGER UP Volta 3 ist ein Unterputz-Multimedia-Verteiler, der für den Einsatz in Wohngebäuden konzipiert wurde. Mit einer Nennspannung von 400 V und einer Kapazität von bis zu 36 Modulen bietet dieser Verteiler eine effiziente Lösung für die Integration von Kommunikationsmodulen. Der Verteiler hat eine Höhe von 630,5 mm, eine Breite von 348 mm und eine Tiefe von 94,5 mm, was ihn ideal für die Installation in begrenzten Räumen macht. Die Schutzart IP30 und die Schutzklasse II gewährleisten die Sicherheit bei der Verwendung. Ausgestattet mit einer Montageplatte aus Metall und einer Schraubbefestigung bietet er eine robuste und zuverlässige Lösung für alle Ihre Installationsbedürfnisse. Der VU36NW ist perfekt geeignet für moderne Multimedia-Anwendungen und stellt sicher, dass alle Komponenten sicher und effizient verbunden sind.

Produktinfos

Nennspannung: 400 V
Geeignet für Außenbereich: Nein
Montageart: Unterputz
Anzahl der Schienen: 1
Anzahl Reihen: 3
Anzahl Felder: 1
Mit Schloss: Nein
Mit Neutralleiterklemmenblock: Nein
Mit Erdungsklemmenblock: Nein
Mit Montageplatte: Ja
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenleiste: 72
Mit Leitungseinführung: Ja
Höhe: 630,5 mm
Breite: 348 mm
Tiefe: 94,5 mm
Einbauhöhe: 615 mm
Einbaubreite: 335 mm
Einbauhöhe: 90 mm
Breite in Teilungseinheiten: 12
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Mit transparentem Deckel/Tür: Nein
Montageart: Schraubbefestigung
Werkstoff Montageplatte: Metall
UV-beständig: Nein
Schutzklasse: II
Stoßfestigkeit: IK05
Schutzart (IP): IP30
Glühdrahttest: 650 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Montageart: Unterputz
Anzahl der Reihen: 3
Breite in Teilungseinheiten: 12
Werkstoff des Gehäuses: Kunststoff
Schutzart (IP): IP30
Höhe: 630.5 mm
Breite: 348 mm
Tiefe: 98 mm
Einbautiefe: 89 mm
DIN-Schiene: Ja
Weitere Details
Mit Montageplatte: Ja
Anbaumöglichkeit: Ja
EMV-Ausführung: mit Ausschnitt
Farbe: weiß
RAL-Nummer: 9010
Art der Abdeckung: Tür
Innentiefe: 91.5 mm
Transparenter Deckel/Tür: Nein
Mit Schloss: Nein
Ausführung Deckel: mit Ausschnitt
Einbauhöhe: 595
Einbaubreite: 314.5
Art der Schließung: sonstige
Erdungsklemmenblock: Nein
Neutralleiterklemmenblock: Nein
Signaldurchlassende Tür: Nein
