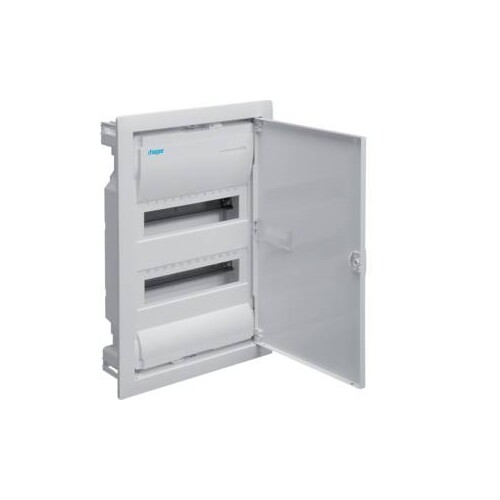

VU24AT HAGER UP-VERTEILER 2-REIHIG REINWEISS

02201586
3987817
1 Stk
3250616614901
DE
85381000
Kleinv.,Volta,UPV,2x12PLE,IP30,Stahlbl.tür,340x335x90mm Nischenmaß. Installationskleinverteiler Unterputz aus Kunststoff, nach OVE EN 60670-24, geeignet zum Einsatz in Wohngebäuden nach ÖVE E 8001 - Reihe und OVE E 8101. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43880, Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage. Serienmäßige Schaltplanbefestigung in der Tür und integrierter seitlicher Leitungsführungskanal mit Kabelhalteklammern. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik und N-Klemme für FI-Kreise serienmäßig.
Anmerkungen zur LIMMERT-KI

Der HAGER UP-Verteiler VU24AT ist ein hochwertiger Unterputz-Kleinverteiler, der speziell für den Einsatz in Wohngebäuden konzipiert wurde. Mit einer Höhe von 505,5 mm, einer Breite von 348 mm und einer Tiefe von 98 mm bietet er ausreichend Platz für bis zu 12 Teilungseinheiten. Der Verteiler ist aus robustem Kunststoff gefertigt und erfüllt die Schutzart IP30, was ihn ideal für geschützte Installationen macht. Die integrierte DIN-Schiene ermöglicht eine einfache Montage von Geräten bis zu 63 A. Der VU24AT ist mit einem Neutralleiter- und Erdungsklemmenblock ausgestattet, was die Installation und Handhabung erleichtert. Mit einem eleganten, reinweißen Finish (RAL 9010) fügt sich der Verteiler harmonisch in jede Wohnumgebung ein.

Produktinfos

Montageart: Unterputz
Anzahl der Reihen: 2
Breite in Teilungseinheiten: 12
Werkstoff des Gehäuses: Kunststoff
Schutzart (IP): IP30
Höhe: 505,5 mm
Breite: 348 mm
Tiefe: 98 mm
Einbautiefe: 89 mm
DIN-Schiene: Ja
Neutralleiterklemmenblock: Ja
Erdungsklemmenblock: Ja
Farbe: Reinweiß (RAL 9010)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Montageart: Unterputz
Anzahl der Reihen: 2
Breite in Teilungseinheiten: 12
Werkstoff des Gehäuses: Kunststoff
Schutzart (IP): IP30
Höhe: 505.5 mm
Breite: 348 mm
Tiefe: 98 mm
Einbautiefe: 89 mm
DIN-Schiene: Ja
Weitere Details
Mit Montageplatte: Nein
Anbaumöglichkeit: Ja
EMV-Ausführung: mit Ausschnitt
Farbe: weiß
RAL-Nummer: 9010
Art der Abdeckung: Tür
Innentiefe: 91.5 mm
Transparenter Deckel/Tür: Nein
Mit Schloss: Nein
Ausführung Deckel: mit Ausschnitt
Einbauhöhe: 470
Einbaubreite: 314.5
Art der Schließung: sonstige
Erdungsklemmenblock: Ja
Neutralleiterklemmenblock: Ja
Signaldurchlassende Tür: Nein
