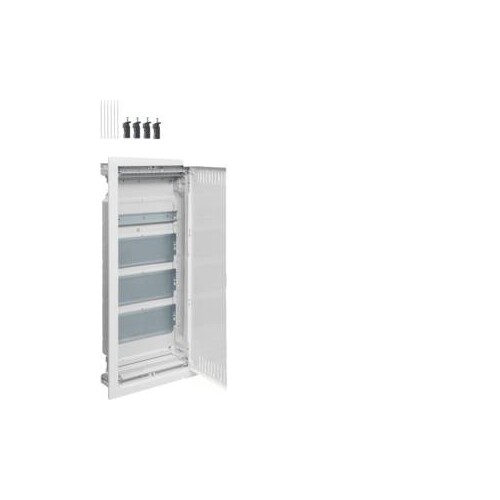

VH48NWB HAGER HW Volta VDI 4-reihig, 1xHutschiene, 3xMP-Basic

10067911
2049836
1 Stk
3250616480261
DE
85381000
VH48NWB
beantwortete(n) Fragen weitere Varianten
Multimedia-Basis, volta, HWV, 4-reihig, 1xHutschiene, 3xMontageplatte. Installationskleinverteiler Hohlwand aus Kunststoff, nach OVE EN 61439-1/-3, OVE EN 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach OVE E 8015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbarem Leitungseinführungsschieber mit Schnappbefestigung, integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech mit Lüftungsschlitzen, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmendemontage. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Je eine Hutschiene zur direkten Befestigung von Patch Panels montiert. Als Zubehör kann ein Universalhaltebügel für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech, eine 3-fach Schutzkontaktsteckdose (90° drehbar) bestellt und eingebaut werden.
Anmerkungen zur LIMMERT-KI

Der VH48NWB HAGER HW Volta ist ein vielseitiger Multimedia-Basisverteiler, der für die Montage in Hohlwänden konzipiert ist. Mit einer Nennspannung von 400 V und einem Nennstrom von 63 A eignet er sich ideal für den Einsatz in Wohngebäuden. Der Verteiler bietet Platz für bis zu 48 Module und besteht aus einem robusten Kunststoffgehäuse mit einer Schutzart von IP30 und Schutzklasse II. Die Abmessungen betragen 755,5 mm in der Höhe, 348 mm in der Breite und 94,5 mm in der Tiefe. Ausgestattet mit einer Montageplatte und einer Leitungseinführung, ermöglicht er eine einfache Installation. Der VH48NWB ist perfekt für die Integration von VDI-Komponenten und bietet eine zuverlässige Lösung für moderne Elektroinstallationen.

Produktinfos

Nennspannung: 400 V
Nennstrom: 63 A
Geeignet für Außenbereich: Nein
Montageart: Hohlwand
Anzahl der Schienen: 1
Anzahl Reihen: 4
Anzahl Felder: 1
Mit Montageplatte: Ja
Anzahl Module: 48
Anzahl der halben Module: 96
Mit Leitungseinführung: Ja
Höhe: 755,5 mm
Breite: 348 mm
Tiefe: 94,5 mm
Einbauhöhe: 721 mm
Einbaubreite: 314 mm
Einbauhöhe: 90 mm
Breite in Teilungseinheiten: 12
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Farbe: Reinweiß
Werkstoff Montageplatte: ASA, PC
Schutzklasse: II
Stoßfestigkeit: IK05
Schutzart (IP): IP30
Glühdrahttest: 850 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Montageart: Hohlwand
Anzahl der Reihen: 4
Breite in Teilungseinheiten: 12
Werkstoff des Gehäuses: Kunststoff
Schutzart (IP): IP30
Höhe: 755.5 mm
Breite: 348 mm
Tiefe: 98 mm
Einbautiefe: 89 mm
DIN-Schiene: Ja
Weitere Details
Mit Montageplatte: Ja
Anbaumöglichkeit: Ja
EMV-Ausführung: mit Ausschnitt
Farbe: weiß
RAL-Nummer: 9010
Art der Abdeckung: Tür
Innentiefe: 91.5 mm
Transparenter Deckel/Tür: Nein
Mit Schloss: Nein
Ausführung Deckel: mit Ausschnitt
Einbauhöhe: 720
Einbaubreite: 314
Art der Schließung: sonstige
Erdungsklemmenblock: Nein
Neutralleiterklemmenblock: Nein
Signaldurchlassende Tür: Nein
