VH36WWH Hager MM,volta,HWV,3reih,Kunststofftür

29737555
2078981
1 Stk
DE
85381000
VH36WWH
beantwortete(n) Fragen weitere Varianten

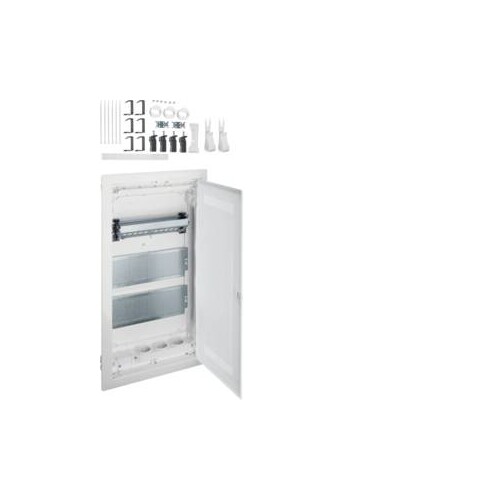

Multimedia, volta, HWV, 3-reihig, mit geschlitzter Kunststofftür. Installationskleinverteiler Hohlwand aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbarem Leitungseinführungsschieber mit Schnappbefestigung, integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech mit geschlitztem Kunststoffeinsatz für ein besseres WLAN-Signal, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmen-Demontage. Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden. Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90° drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar. Hinweis: Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden (nicht enthalten).
Anmerkungen zur LIMMERT-KI

Der Hager VH36WWH ist ein hochwertiger Multimedia-Kleinverteiler, der für die Montage in Hohlwänden konzipiert ist. Mit einer Nennspannung von 400 V und einer Kapazität von 36 Modulen bietet er ausreichend Platz für Ihre elektrischen Komponenten. Der Verteiler hat eine kompakte Bauweise mit Abmessungen von 630,5 mm Höhe, 348 mm Breite und 98 mm Tiefe. Die Schutzart IP30 und die Schutzklasse II garantieren Sicherheit und Zuverlässigkeit. Die Montageplatte aus hochwertigem Acrylnitil-Styrol-Acryester und Polycarbonat sorgt für Langlebigkeit. Der Verteiler ist mit einer integrierten Wasserwaage und einem Schnappverschluss ausgestattet, was die Installation erleichtert. Ideal für den Einsatz in Wohngebäuden, erfüllt er alle Anforderungen nach DIN VDE 61439-3 und DIN 18015.

Produktinfos

Nennspannung: 400 - 400 V
Geeignet für Außenbereich: Nein
Montageart: Hohlwand
Anzahl der Schienen: 1
Anzahl Reihen: 3
Anzahl Felder: 1
Mit Schloss: Nein
Mit Neutralleiterklemmenblock: Nein
Mit Erdungsklemmenblock: Nein
Mit Montageplatte: Ja
Anzahl Module: 36
Anzahl der halben Module von 17,5 mm pro Klemmenleiste: 72
Mit Leitungsführung: Ja
Höhe: 630,50 mm
Breite: 348 mm
Tiefe: 98 mm
Einbauhöhe: 596 mm
Einbaubreite: 314 mm
EinbauTiefe: 89 mm
Breite in Teilungseinheiten: 12
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Mit transparentem Deckel/Tür: Nein
Montageart: Schraubbefestigung
Werkstoff Montageplatte: Acrylnitil- Styrol-Acryester (ASA), Polycarbonat (PC)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Montageart: Hohlwand
Anzahl der Reihen: 3
Breite in Teilungseinheiten: 12
Werkstoff des Gehäuses: Kunststoff
Schutzart (IP): IP30
Höhe: 630.5 mm
Breite: 348 mm
Tiefe: 98 mm
Einbautiefe: 89 mm
DIN-Schiene: Ja
Weitere Details
Mit Montageplatte: Ja
Anbaumöglichkeit: Ja
EMV-Ausführung: mit Ausschnitt
Farbe: weiß
RAL-Nummer: 9010
Art der Abdeckung: Tür
Innentiefe: 91.5 mm
Transparenter Deckel/Tür: Nein
Mit Schloss: Nein
Ausführung Deckel: mit Ausschnitt
Einbauhöhe: 595
Einbaubreite: 314
Art der Schließung: sonstige
Erdungsklemmenblock: Nein
Neutralleiterklemmenblock: Nein
Signaldurchlassende Tür: Ja
