ACF53.AT.14A.5.13.G Elsta-Mosdorfer ACS F5 1080/320 250T+3x160L-LS400MA-FRT(ABB

33064346
1 Stk
9008507151509
AT
85371098
ACF53.AT.14A.5.13.G
beantwortete(n) Fragen weitere Varianten

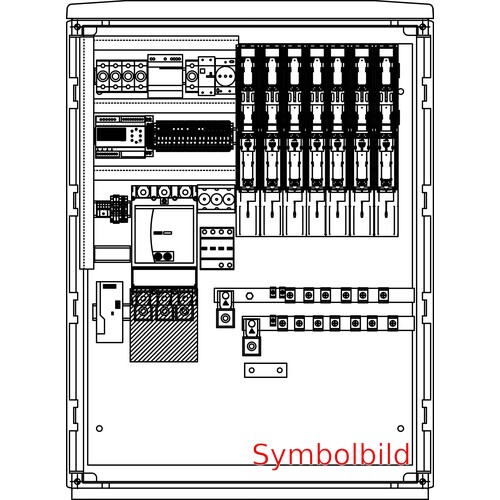

AC-Sammlerschränke, AC-Combiner mit NA-Schutz und Netzentkupplungsschalter (FRT-fähig), Variante für AT (ausgenommen OÖ). Freistehend - Variante für mehrere Wechselrichter. Gehäuse: Polyester GFK F5 1080/320, Farbe RAL 7032, Schutzart IP 54, Schutzklasse II, Scharniertüre mit SHS-EZ, inklusive ELSTA05-Sperre (2 Schlüssel). Ausstattung: Cu 30x10 5-polig mit NH00 (für WR max. 66 kVA) oder NH-Trenner Gr.1 (für WR max. 115 kVA), Leistungsschalter 400 A / 36 kA / 3-polig (Ith = 160 - 400 A) mit Unterspannungsauslöser und Motorantrieb, ÜA (4+0)B/C inklusive Vorsicherung, NA-Modul TeleHaase NA003, USV-Modul, Service-Schukodose. Sockel: Eingrabsockel S5 X1 */320 oder Bodenmontagesockel SB5 */320 extra zu bestellen. ACHTUNG: TeleHaase NA003-M64 (Art.: 2700108xx) Einstellungen sind vor Inbetriebnahme zu prüfen und ggf. anzupassen! Inkl. Einzelprüfprotokoll, Herstellererklärung und Inbetriebnahmeanleitung! NA-Schutzrelais nicht geeignet für OÖ! Abmessungen BxHxT: 785 x 1065 x 322 mm.
Anmerkungen zur LIMMERT-KI

Der Elsta-Mosdorfer ACS F5 1080/320 250T+3x160L-LS400MA-FRT (ABB) ist ein hochentwickelter AC-Combiner mit NA-Schutz und Netzentkupplungsschalter, der für den Einsatz in freistehenden Verteilergehäusen konzipiert ist. Mit einem robusten Gehäuse aus Polyester GFK in der Farbe RAL 7032 und einer Schutzart von IP54 bietet er optimalen Schutz gegen Umwelteinflüsse. Die Abmessungen von 785 mm Breite, 1065 mm Höhe und 322 mm Tiefe ermöglichen eine flexible Integration in bestehende Systeme. Ausgestattet mit einem Leistungsschalter von 400 A und einer maximalen Leistung von 220 kVA ist dieser AC-Combiner ideal für Anwendungen mit mehreren Wechselrichtern. Zudem bietet er eine einfache Installation durch NH-Anschlüsse und ist mit einem Unterspannungsauslöser und Motorantrieb ausgestattet, um höchste Sicherheit und Effizienz zu gewährleisten.

Produktinfos

Gehäuse: Polyester GFK F5 1080/320
Farbe: RAL 7032
Schutzart (IP): IP54
Schutzklasse: II
Höhe: 1065 mm
Breite: 785 mm
Tiefe: 322 mm
Leistungsschalter: 400 A / 36 kA / 3-polig
Bemessungsstrom: max. 400 A
Anschluss: NH00 (max. 70 mm² PR oder M8) / NH-Trenner Gr.1 (max. 150 mm²)
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Montageart: Eingrabsockel
    Werkstoff des Gehäuses: Kunststoff
    Schutzart (IP): IP54
    Höhe: 1065 mm
    Breite: 785 mm
    Tiefe: 322 mm
    Weitere Details
    Farbe: grau
    RAL-Nummer: 7032
    Art der Tür: einfach
