61605000 HENSEL KV 9354 Z KV-Automatengehäuse 54TE/3 IP65

20018138
1248222
1 Stk
4012591620051
4012591616054
DE
85381000
61605000
beantwortete(n) Fragen weitere Varianten
zum Einbau von Geräten mit Schnappbefestigung auf DIN-Tragschiene, 35 mm mit transparenter Tür, plombierbar Schloss für Klappe und Plombierset siehe Zubehör mit Kabeleinführungsblende Geräteausschnitt ausbrechbar mit integrierten, elastischen Dichtmembranen zur Kabeleinführung Schutzart: IP 65 Farbton: grau, RAL 7035 Schutzklasse II Bemessungsisolationsspannung: 400V AC Bemessungsstrom: 63A
Anmerkungen zur LIMMERT-KI

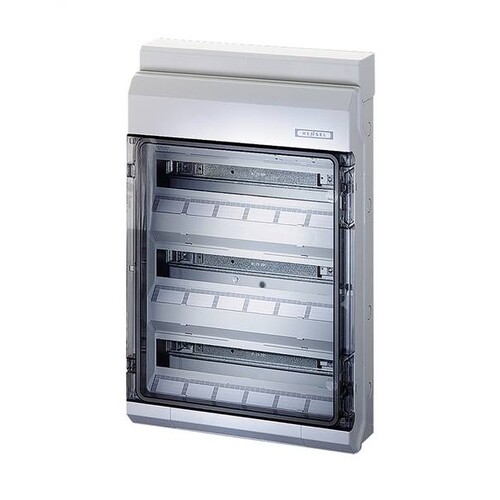

Das HENSEL KV 9354 Z KV-Automatengehäuse ist ein robuster Kleinverteiler mit einer Schutzart von IP65, der sich ideal für den Einbau von Geräten bis 63 A eignet. Mit einer kompakten Bauweise von 630 mm Höhe, 403 mm Breite und 129 mm Tiefe bietet es Platz für bis zu 54 Teilungseinheiten (3x 18 TE) auf einer DIN-Tragschiene. Die Bemessungsspannung beträgt 400 V, während die Bemessungsisolationsspannung 690 V AC erreicht. Ausgestattet mit einer transparenten Tür und einer Vielzahl von Anschlussmöglichkeiten, einschließlich 32 Steckklemmanschlüssen und 8 Schraubanschlüssen, ist dieses Gehäuse sowohl für eindrähtige als auch mehrdrähtige Kupferleiter geeignet. Der Werkstoff Polystyrol gewährleistet eine Temperaturbeständigkeit von -25 °C bis +80 °C, was es zu einer ausgezeichneten Wahl für geschützte Installationen macht. Das Zubehör umfasst Verschlussstopfen und Abdeckstreifen, um eine sichere und zuverlässige Nutzung zu gewährleisten.

Produktinfos

Typ: Kleinverteiler mit Klemme
Einbau von Geräten bis: 63 A
Montageart: DIN-Tragschiene, Hutprofil 35 mm
Anzahl der Teilungseinheiten: 54 TE (3x 18 TE)
Bemessungsspannung: 400 V
Bemessungsisolationsspannung: 690 V AC
Schutzklasse: II
Bemessungsstrom der Klemme: 75 A
Anzahl der möglichen N-Potenziale: 4
N trennbar: Nein
Verlustleistungsabgabevermögen: 50 W
Temperaturunterschied: 30 K
Anzahl Klemmstellen je Pol (Steckklemmanschluss): 32
Anzahl Klemmstellen je Pol (Schraubanschluss): 8
Leiterquerschnitt (Steckklemmanschluss) min.: 1,5 mm²
Leiterquerschnitt (Steckklemmanschluss) max.: 4 mm²
Leiterquerschnitt (Schraubanschluss) min.: 1,5 mm²
Leiterquerschnitt (Schraubanschluss) max.: 25 mm²
Anzahl der Leitungseinführungen: 8
IP-Schutzart: IP65
Höhe: 630 mm
Breite: 403 mm
Tiefe: 129 mm
Nettogewicht: 4,656 kg
Farbe: Grau, ähnlich RAL 7035
Maximale Umgebungstemperatur: 35 °C
Umgebungstemperatur: -5 °C bis +40 °C
Werkstoff: Polystyrol
Temperaturbeständigkeit: -25 °C bis +80 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Montageart: Aufbau
Anzahl der Reihen: 3
Breite in Teilungseinheiten: 18
Werkstoff des Gehäuses: Kunststoff
Schutzart (IP): IP65
Höhe: 603 mm
Breite: 403 mm
Tiefe: 129 mm
Einbautiefe: 93 mm
DIN-Schiene: Ja
Weitere Details
Mit Montageplatte: Nein
Anbaumöglichkeit: Ja
EMV-Ausführung: Nein
Farbe: grau
RAL-Nummer: 7035
Art der Abdeckung: Tür
Innentiefe: 114 mm
Transparenter Deckel/Tür: Ja
Mit Schloss: Nein
Ausführung Deckel: geschlossen
