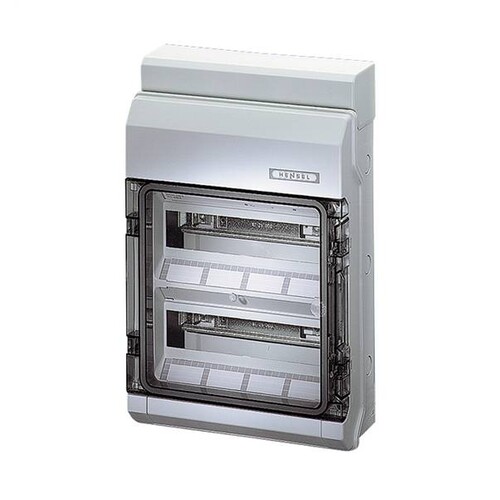

61599000 HENSEL KV9224Z FR-AP-VERTEILER 2-REIHIG 24TE 295X458X129RAL 7035 IP65

02154028
1248214
1 Stk
4012591620020
4012591615996
DE
85381000
61599000
beantwortete(n) Fragen weitere Varianten
zum Einbau von Geräten mit Schnappbefestigung auf DIN-Tragschiene, 35 mm mit transparenter Tür, plombierbar Schloss für Klappe und Plombierset siehe Zubehör mit Kabeleinführungsblende Geräteausschnitt ausbrechbar mit integrierten, elastischen Dichtmembranen zur Kabeleinführung Schutzart: IP 65 Farbton: grau, RAL 7035 Schutzklasse II Bemessungsisolationsspannung: 400V AC Bemessungsstrom: 63A
Anmerkungen zur LIMMERT-KI

Der HENSEL KV9224Z FR-AP-VERTEILER ist ein robuster Kleinverteiler, der für den Einbau von Geräten bis zu 63 A auf DIN-Tragschienen konzipiert ist. Mit einer kompakten Bauweise von 295 mm Breite, 458 mm Höhe und 129 mm Tiefe bietet er Platz für bis zu 24 Teilungseinheiten (TE). Die Schutzart IP65 gewährleistet einen hohen Schutz gegen Staub und Wasser, was ihn ideal für geschützte Installationen macht. Dank der FIXCONNECT® N- und PE-Klemmen sind die elektrischen Anschlüsse einfach und sicher. Der Verteiler ist aus halogenfreiem Polystyrol gefertigt und bietet eine Temperaturbeständigkeit von -25 °C bis +80 °C. Mit einer Bemessungsspannung von 400 V und einem Bemessungsstrom von 75 A ist er für verschiedene Anwendungen in der Elektroinstallation geeignet.

Produktinfos

Typ: Kleinverteiler mit Klemme
Einbau: DIN-Tragschiene, Hutprofil 35 mm
Anzahl der Reihen: 2
Teilungseinheiten: 24 TE (12 TE pro Reihe)
Bemessungsspannung: 400 V
Bemessungsisolationsspannung: 690 V a.c.
Schutzklasse: II
Bemessungsstrom (Klemme): 75 A
Anzahl der N-Potenziale: 4
Zulässige Verlustleistung: 25 W bei 30 K
Anzahl Klemmstellen: 24 Steckklemmanschluss, 6 Schraubanschluss
Maximale Umgebungstemperatur: 35 °C
Umgebungstemperatur: -5 °C bis +40 °C
Höhe: 458 mm
Breite: 295 mm
Tiefe: 129 mm
IP-Schutzart: IP65
Material: Polystyrol
Farbe: RAL 7035
Nettogewicht: 2,695 kg

FR-AP-Verteiler 2-Reihig 24TE

  • Zum Einbau von Geräten mit Schnappbefestigung
  • Auf DIN-Tragschiene
  • 35 mm mit transparenter Tür
  • Plombierbar Schloss für Klappe und Plombierset siehe Zubehör mit Kabeleinführungsblende
  • Geräteausschnitt ausbrechbar mit integrierten Dichtmembranen zur Kabeleinführung
  • Schutzart: IP 65
  • Farbton: grau
  • RAL 7035 Schutzklasse II
  • Bemessungsisolationsspannung: 400V AC
  • Bemessungsstrom: 63A
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Montageart: Aufbau
Anzahl der Reihen: 2
Breite in Teilungseinheiten: 12
Werkstoff des Gehäuses: Kunststoff
Schutzart (IP): IP65
Höhe: 458 mm
Breite: 295 mm
Tiefe: 129 mm
Einbautiefe: 93 mm
DIN-Schiene: Ja
Weitere Details
Mit Montageplatte: Nein
Anbaumöglichkeit: Ja
EMV-Ausführung: Nein
Farbe: grau
RAL-Nummer: 7035
Art der Abdeckung: Tür
Innentiefe: 114 mm
Transparenter Deckel/Tür: Ja
Mit Schloss: Nein
Ausführung Deckel: geschlossen
