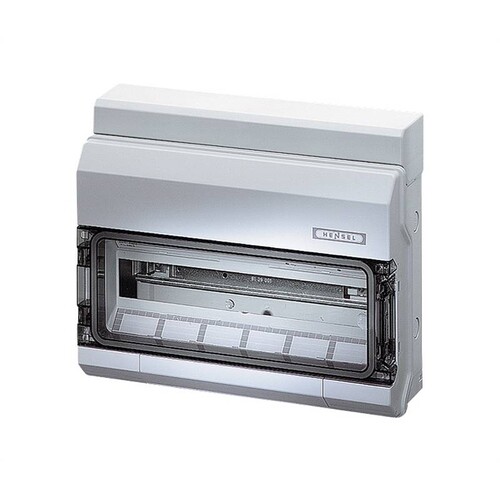

61597000 HENSEL KV 9118 Z KV-Automatengehäuse 18TE/1 IP65

20018117
1248212
1 Stk
4012591620013
4012591615972
DE
85381000
61597000
beantwortete(n) Fragen weitere Varianten
zum Einbau von Geräten mit Schnappbefestigung auf DIN-Tragschiene, 35 mm mit transparenter Tür, plombierbar Schloss für Klappe und Plombierset siehe Zubehör mit Kabeleinführungsblende Geräteausschnitt ausbrechbar mit integrierten, elastischen Dichtmembranen zur Kabeleinführung Schutzart: IP 65 Farbton: grau, RAL 7035 Schutzklasse II Bemessungsisolationsspannung: 400V AC Bemessungsstrom: 63A
Anmerkungen zur LIMMERT-KI

Das HENSEL KV 9118 Z KV-Automatengehäuse ist ein hochwertiger Kleinverteiler, der für den Einbau von Geräten bis 63 A auf DIN-Tragschienen konzipiert ist. Mit einer Breite von 18 TE und einer robusten Schutzart von IP65 eignet sich dieses Gehäuse ideal für geschützte Installationen, auch im Freien. Es bietet eine Bemessungsspannung von 400 V und eine Bemessungsisolationsspannung von bis zu 690 V. Die transparente Tür ermöglicht eine einfache Sichtkontrolle der eingebauten Geräte, während die FIXCONNECT® N- und PE-Klemmen eine einfache und sichere Verdrahtung gewährleisten. Mit einem Gewicht von nur 2,505 kg und kompakten Abmessungen ist es eine praktische Lösung für verschiedene Anwendungen in der Elektroinstallation.

Produktinfos

Gehäuseart: Kleinverteiler mit Klemme
Montageart: DIN-Tragschiene (Hutprofil 35 mm)
Anzahl der Teilungseinheiten: 18 TE (18 mm)
Bemessungsspannung: 400 V
Bemessungsisolationsspannung: 690 V a.c.
Schutzklasse: II
Bemessungsstrom der Klemme: 75 A
Anzahl der N-Potenziale: 3
N trennbar: Nein
Verlustleistungsabgabevermögen: 33 W bei 30 K
Anzahl Klemmstellen je Pol (Steckklemmanschluss): 16
Anzahl Klemmstellen je Pol (Schraubanschluss): 4
Maximaler Leiterquerschnitt (Steckklemmanschluss): 4 mm²
Min. Leiterquerschnitt (Steckklemmanschluss): 1,5 mm²
Maximaler Leiterquerschnitt (Schraubanschluss): 25 mm²
Min. Leiterquerschnitt (Schraubanschluss): 1,5 mm²
Leitungseinführungen: 8 metrische M20, 8 elastische Dichtmembranen
Art der Abdeckung: Tür
Transparente Abdeckung: Ja
IP-Schutzart: IP65
Höhe: 333 mm
Breite: 403 mm
Tiefe: 129 mm
Nettogewicht: 2,505 kg
Farbe: Grau, ähnlich RAL 7035
Werkstoff: Polystyrol
Maximale Umgebungstemperatur: 35 °C
Umgebungstemperatur: -5 °C bis +40 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Montageart: Aufbau
Anzahl der Reihen: 1
Breite in Teilungseinheiten: 18
Werkstoff des Gehäuses: Kunststoff
Schutzart (IP): IP65
Höhe: 333 mm
Breite: 403 mm
Tiefe: 129 mm
Einbautiefe: 93 mm
DIN-Schiene: Ja
Weitere Details
Mit Montageplatte: Nein
Anbaumöglichkeit: Ja
EMV-Ausführung: Nein
Farbe: grau
RAL-Nummer: 7035
Art der Abdeckung: Tür
Innentiefe: 114 mm
Transparenter Deckel/Tür: Ja
Mit Schloss: Nein
Ausführung Deckel: geschlossen
