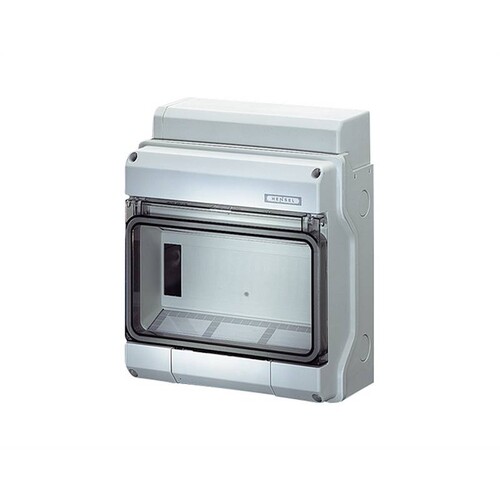

10723000 E-Term KV 1509Z KV Automatengeh 9TE/1 IP54 m. elast.Dichtmembr.m.N u,PE

20273883
1247014
1 Stk
4012591107071
DE
85381000
10723000
beantwortete(n) Fragen weitere Varianten
zum Einbau von Geräten mit Schnappbefestigung auf DIN-Tragschiene, 35 mm mit transparenter Tür, plombierbar Schloss für Klappe und Plombierset siehe Zubehör mit Kabeleinführungsblende Geräteausschnitt ausbrechbar mit integrierten, elastischen Dichtmembranen zur Kabeleinführung Schutzart: IP 54 Farbton: grau, RAL 7035 Schutzklasse II Bemessungsisolationsspannung: 400V AC Bemessungsstrom: 63A
Anmerkungen zur LIMMERT-KI

Das E-Term KV 1509Z ist ein hochwertiges Kleinverteilergehäuse, das für den Einbau von Geräten bis 63 A auf DIN-Tragschienen konzipiert ist. Mit einer Schutzart von IP54 und einer robusten Bauweise aus Polystyrol bietet es optimalen Schutz gegen Umwelteinflüsse. Die FIXCONNECT® N- und PE-Klemme ermöglicht eine einfache und sichere Verdrahtung, während die transparenten Klappen einen schnellen Zugriff auf die elektrischen Komponenten gewährleisten. Mit Abmessungen von 238 mm Höhe, 200 mm Breite und 111 mm Tiefe ist es kompakt und platzsparend. Das Gerät ist für eine Umgebungstemperatur von -5 °C bis +40 °C geeignet und erfüllt die Normen DIN EN 60670-1 und DIN EN 60670-24. Ideal für geschützte Installationen in Innenräumen oder im Freien.

Produktinfos

Klemmenart: FIXCONNECT® N- und PE-Klemme
Einbaugeräte: bis 63 A
DIN-Tragschiene: Hutprofil 35 mm
TE: 9 TE (18 mm)
Bemessungsspannung: Un = 400 V
Bemessungsisolationsspannung: Ui = 690 V a.c.
Schutzklasse: II
Bemessungsstrom der Klemme: In = 75 A
Anzahl Klemmstellen je Pol: 8 Steckklemmanschluss, 2 Schraubanschluss
Leiterquerschnitt (Steckklemmanschluss): 1,5 mm² bis 4 mm²
Leiterquerschnitt (Schraubanschluss): 16 mm² bis 25 mm²
Leitungseinführungen: 4 elastische Dichtmembranen (7 mm - 16 mm)
IP-Schutzart: IP54
Höhe: 238 mm
Breite: 200 mm
Tiefe: 111 mm
Nettogewicht: 0,96 kg
Farbe: Grau, ähnlich RAL 7035
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Montageart: Aufputz
    Anzahl der Reihen: 1
    Breite in Teilungseinheiten: 9
    Werkstoff des Gehäuses: Kunststoff
    Schutzart (IP): IP54
    Höhe: 238 mm
    Breite: 200 mm
    Tiefe: 111 mm
    Einbautiefe: 93 mm
    DIN-Schiene: 93
    Weitere Details
    Mit Montageplatte: Ja
    Anbaumöglichkeit: 9
    EMV-Ausführung: Nein
    Farbe: grau
    RAL-Nummer: 7035
    Art der Abdeckung: Tür
    Innentiefe: 100 mm
    Transparenter Deckel/Tür: 100
    Ausführung Deckel: geschlossen
    Art der Schließung: sonstige
