6216407 Obo LG 113 VS 3 FS Kabelleiter gelocht, mit VS Sprosse 110x300x3000mm

22672545
4266436
3 lfm
4012195064497
4012196108367
4012196926619
DE
73089059
Obo
6216407
beantwortete(n) Fragen weitere Varianten

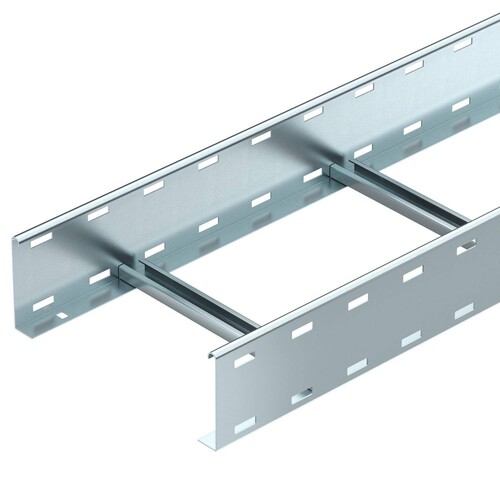

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 110 mm mit eingenieteten, nach oben offenen C- Profil Sprossen. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 60/4. Passende Bügelschelle Typ 2056.
Anmerkungen zur LIMMERT-KI

Der OBO Kabelleiter LG 113 VS 3 FS ist eine hochwertige Lösung für die Kabelverlegung in industriellen Anwendungen. Hergestellt aus bandverzinktem Stahl, bietet dieser Kabelleiter eine hervorragende Beständigkeit gegen Korrosion und mechanische Belastungen. Mit einer Höhe von 110 mm, einer Breite von 300 mm und einer Länge von 3000 mm ist er ideal für den Einsatz in engen Räumen. Die gelochten Seitenholme und die nach oben offenen C-Profil-Sprossen sorgen für eine sichere und flexible Kabelführung. Der Kabelleiter ist für Stützabstände von bis zu 5 m geeignet und hat einen nutzbaren Querschnitt von 28300 mm², was ihn zu einer robusten Wahl für verschiedene Installationen macht. Die einfache Montage und die Kompatibilität mit verschiedenen Befestigungssystemen machen ihn zu einem praktischen Element in der Elektroinstallation.

Produktinfos

Typ: LG 113 VS 3 FS
Bezeichnung: Kabelleiter, gelocht, mit VS-Sprosse
Werkstoff: Stahl
Oberfläche: bandverzinkt
Oberflächennorm: DIN EN 10346

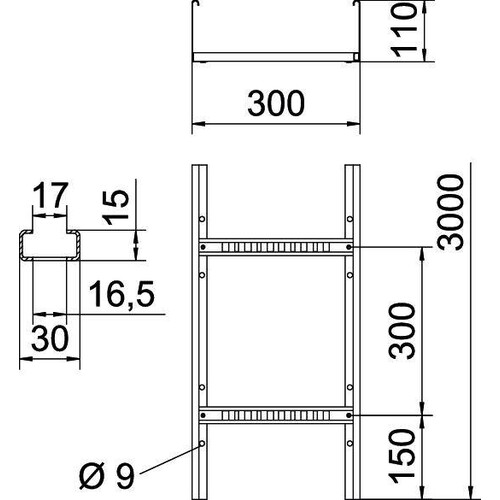

Dimension: 110x300x3000 mm
Länge: 3000 mm
Breite: 300 mm
Höhe: 110 mm
Schlitzmaß Sprosse: 16,50 mm
Sprossenabstand: 300 mm
Holmstärke: 1,5 mm
Nutzquerschnitt: 28300 mm²
Einsetzbare Stützabstände min.: 2 m
Einsetzbare Stützabstände max.: 5 m
Stützabstand 2,0m: 3,1 kN/m
Stützabstand 2,5m: 2 kN/m
Stützabstand 3,0m: 1,4 kN/m
Stützabstand 3,5m: 0,9 kN/m
Stützabstand 4,0m: 0,65 kN/m
Stützabstand 4,5m: 0,5 kN/m
Stützabstand 5,0m: 0,5 kN/m
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Werkstoffgüte: 0
    Oberflächenschutz: bandverzinkt
    Höhe: 110 mm
    Breite: 300 mm
    Länge: 3000 mm
    Ausführung der Sprosse: Profil gelocht
    Weitspann-Ausführung: Nein
    Geeignet für Funktionserhalt: Nein
    Nutzbarer Querschnitt: 28300 mm²
    Weitere Details
    Sprossenmittenabstand: 300 mm
    Seitenlochung: Ja
    Befestigung der Sprosse: blindgenietet
    Werkstoff: Stahl
    Farbe: bandverzinkt
    Ausführung des Seitenholms: flaches Profil
    RAL-Nummer: ohne
    Gewicht: 3.97
