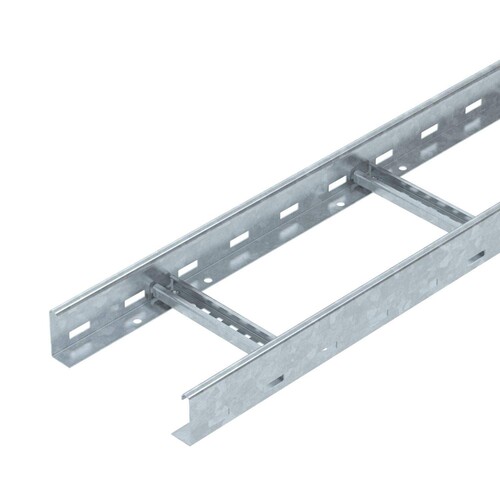

6209721 Obo LCIS 620 3 FT Kabelleiter Sprosse gelocht, geschweißt 60x200x3000

27194818
3012894
3 lfm
4012196431731
4012196477456
4012197131524
DE
73089059
Obo
6209721
beantwortete(n) Fragen weitere Varianten
Kabelleiter in Seitenhöhe 60 mm mit eingeschweißten, nach oben offenen C30 Profilsprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ 2056.
Anmerkungen zur LIMMERT-KI

Der OBO Kabelleiter LCIS 620 3 FT ist eine robuste Lösung für die Kabelverlegung mit einer Seitenhöhe von 60 mm und einer Länge von 3 m. Hergestellt aus hochwertigem Stahl und tauchfeuerverzinkt, bietet er eine ausgezeichnete Korrosionsbeständigkeit. Die gelochten, geschweißten Sprossen sind für eine einfache Montage mit Klemmstücken vom Typ LKS 40 vorgesehen. Mit einem Nutzquerschnitt von 8000 mm² und einem Sprossenabstand von 300 mm ist dieser Kabelleiter für verschiedene Anwendungen geeignet. Er kann bei Stützabständen von bis zu 4 m eingesetzt werden und bietet eine hohe Tragfähigkeit von bis zu 3,3 kN/m bei 1,5 m Stützabstand. Der Kabelleiter ist ideal für industrielle Anwendungen und sorgt für eine sichere und ordentliche Kabelverlegung.

Produktinfos

Material: Stahl
Oberfläche: tauchfeuerverzinkt

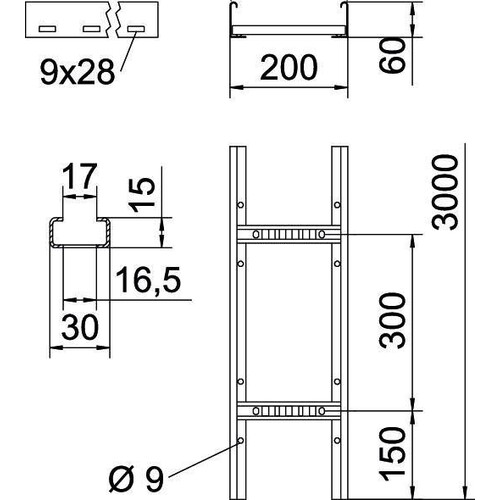

Abmessungen (LxBxH): 3000 x 200 x 60 mm
Schlitzmaß Sprosse: 17 mm
Sprossenabstand: 300 mm
Nutzquerschnitt: 8000 mm²
Holmstärke: 1,5 mm
Stützabstand min.: 1,5 m
Stützabstand max.: 4 m
Belastung bei 1,5m Stützabstand: 3,3 kN/m
Belastung bei 2,0m Stützabstand: 2 kN/m
Belastung bei 2,5m Stützabstand: 1,3 kN/m
Belastung bei 3,0m Stützabstand: 1 kN/m
Belastung bei 3,5m Stützabstand: 0,78 kN/m
Belastung bei 4,0m Stützabstand: 0,4 kN/m
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

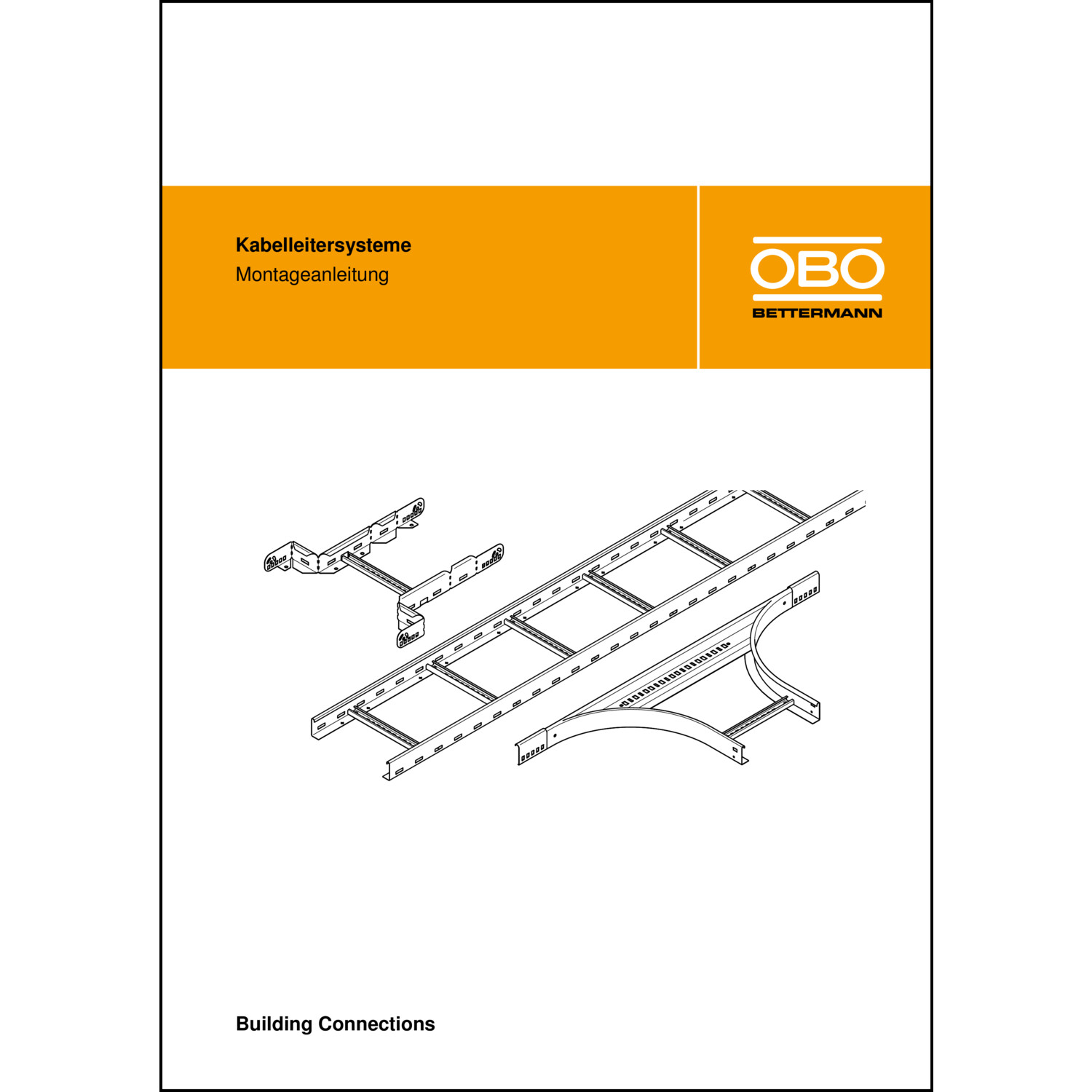

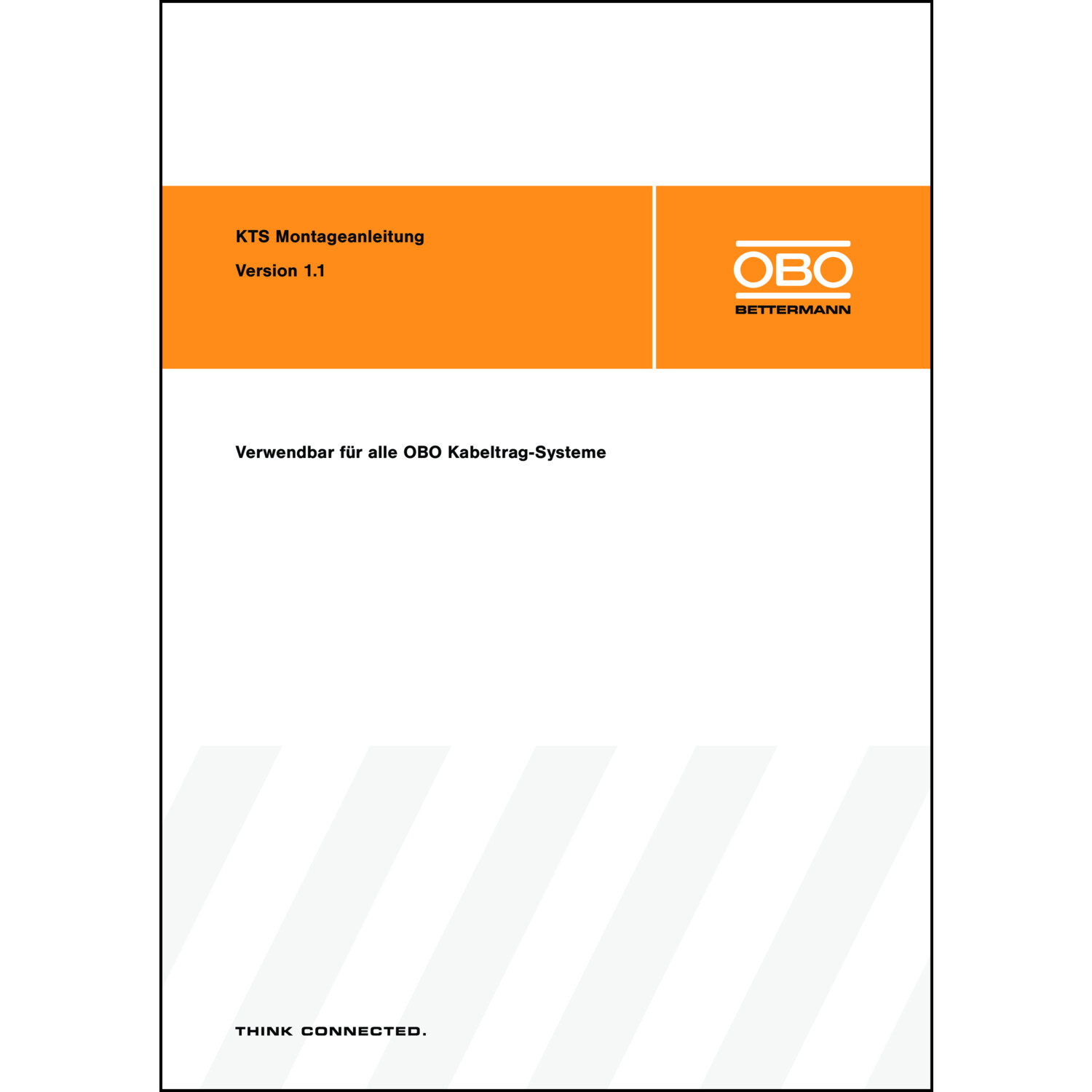

Katalogseiten

Produktinfos

Werkstoffgüte: 0
Oberflächenschutz: feuerverzinkt
Höhe: 60 mm
Breite: 200 mm
Länge: 3000 mm
Ausführung der Sprosse: Profil gelocht
Weitspann-Ausführung: Nein
Geeignet für Funktionserhalt: Nein
Nutzbarer Querschnitt: 8000 mm²
Weitere Details
Sprossenmittenabstand: 300 mm
Seitenlochung: Ja
Befestigung der Sprosse: geschweißt
Werkstoff: Stahl
Farbe: tauchfeuerverzinkt
Ausführung des Seitenholms: flaches Profil
RAL-Nummer: ohne
Gewicht: 2.83
