6003696 Obo SGR 155 500 FT Schwere Gitterrinne SGR 155x500x3000 Stahl tauc

29646239
1178369
3 lfm
4012195382553
4012196168057
4012197083205
DE
73262000
Obo
6003696
beantwortete(n) Fragen weitere Varianten

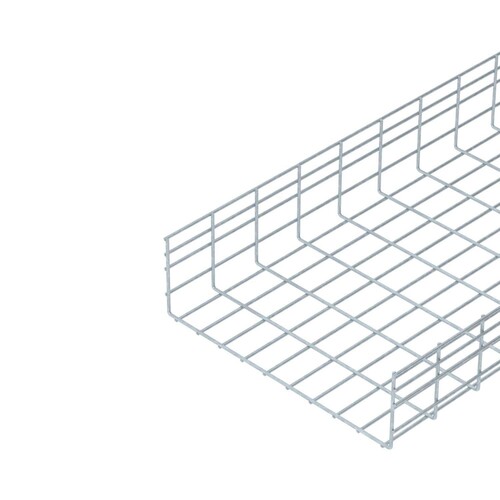

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 155 mm.
Anmerkungen zur LIMMERT-KI

Die schwere Gitterrinne SGR 155 FT von OBO ist eine robuste Lösung für die Kabelverlegung in industriellen Anwendungen. Mit einer Höhe von 155 mm, einer Breite von 500 mm und einer Länge von 3000 mm bietet sie ausreichend Platz für Kabel und Leitungen. Hergestellt aus punktgeschweißten Stahldrähten und tauchfeuerverzinkt, gewährleistet sie eine hohe Stabilität und Korrosionsbeständigkeit. Die Gitterrinne hat eine Maschenweite von 50 x 100 mm und einen Nutzquerschnitt von 73800 mm², was sie ideal für die Aufnahme von Kabeln macht. Die Gitterrinne ist für Stützabstände von 1 bis 4 m geeignet und bietet je nach Stützabstand eine unterschiedliche Belastbarkeit, die bis zu 4,5 kN/m beträgt. Diese Gitterrinne ist die perfekte Wahl für anspruchsvolle Installationen, die sowohl Sicherheit als auch Effizienz erfordern.

Produktinfos

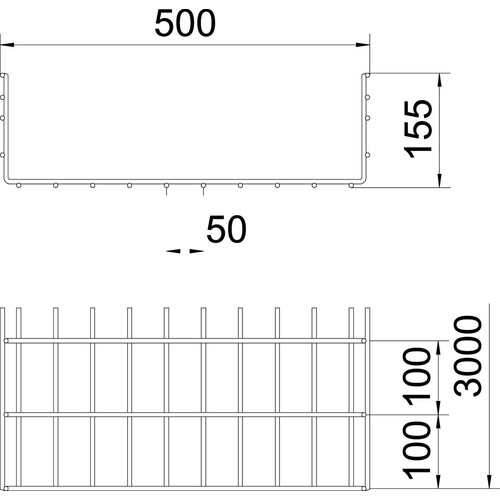

Höhe: 155 mm
Breite: 500 mm
Länge: 3000 mm
Drahtdurchmesser: 6 mm
Material: Stahl
Oberfläche: tauchfeuerverzinkt
Maschenweite: 50 x 100 mm
Profilform: U-Form
Nutzquerschnitt: 73800 mm²
Belastungstesttyp: IEC Typ II 61537
Stützabstand (min): 1 m
Stützabstand (max): 4 m
Belastung bei 1,0 m Stützabstand: 4,5 kN/m
Belastung bei 1,5 m Stützabstand: 2,6 kN/m
Belastung bei 2,0 m Stützabstand: 1,6 kN/m
Belastung bei 2,5 m Stützabstand: 1,15 kN/m
Belastung bei 3,0 m Stützabstand: 1 kN/m
Belastung bei 3,5 m Stützabstand: 0,92 kN/m
Belastung bei 4,0 m Stützabstand: 0,65 kN/m
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Werkstoffgüte: 0
    Profilform: U-Form
    Höhe: 155 mm
    Breite: 500 mm
    Länge: 3000 mm
    Drahtdurchmesser: 6 mm
    Ausführung: ohne Verbinder
    Schraublose Verbinder: Nein
    Nutzbarer Querschnitt: 73800 mm²
    Geeignet für Funktionserhalt: Nein
    Weitere Details
    Integrierte Trennwand: ohne
    Weitspann-Ausführung: Nein
    Werkstoff: Stahl
    Oberflächenschutz: feuerverzinkt
    Farbe: tauchfeuerverzinkt
    Gewicht: 5.75
    Belastungstesttyp nach IEC 61537: Typ II
    Sichere Arbeitslast nach IEC 61537: sonstige
