6213251 Obo LGBV 650 VS FS Gelenkbogen vertikal, mit VS Sprosse 60x500 Stahl

22510348
1152821
1 Stk
4012196149650
4012196149667
4012197131913
HU
73089059
Obo
6213251
beantwortete(n) Fragen weitere Varianten

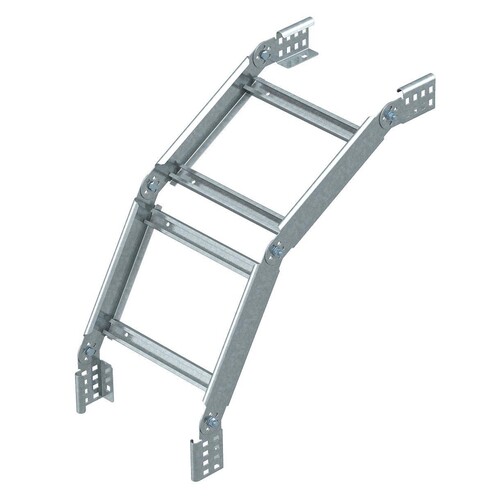

Gelenkbogen 90° vertikal für alle Kabelleitertypen mit der Seitenhöhe 60 mm. VS-Sprosse, passende Bügelschelle ist der Typ 2056.
Anmerkungen zur LIMMERT-KI

Der Gelenkbogen LGBV 650 VS FS von Obo ist eine robuste und vielseitige Lösung für Kabelleitern mit einer Seitenhöhe von 60 mm. Dieser vertikale Gelenkbogen ist aus hochwertigem, bandverzinktem Stahl gefertigt und bietet eine ausgezeichnete Korrosionsbeständigkeit. Mit einem Innenradius von 580 mm und einer Breite von 500 mm ermöglicht er eine flexible Installation in verschiedenen Anwendungen. Der Gelenkbogen ist für einen 90°-Winkel konzipiert und eignet sich ideal für den Einsatz in Kabelleitern, die eine VS-Sprosse benötigen. Die Ausführung mit einem flachen Profil des Seitenholms sorgt für zusätzliche Stabilität. Der Gelenkbogen wird unmontiert mit Gelenkverbindern und Schrauben geliefert, was die Installation erleichtert. Obo steht für Qualität und Zuverlässigkeit in der Elektroinstallation.

Produktinfos

Typ: LGBV 650 VS FS
Bezeichnung: Gelenkbogen, vertikal, mit VS Sprosse
Dimension: 60 x 500 mm
Werkstoff: Stahl
Oberfläche: bandverzinkt
Oberfläche nach DIN: DIN EN 10346
Breite: 500 mm
Seitenhöhe: 60 mm

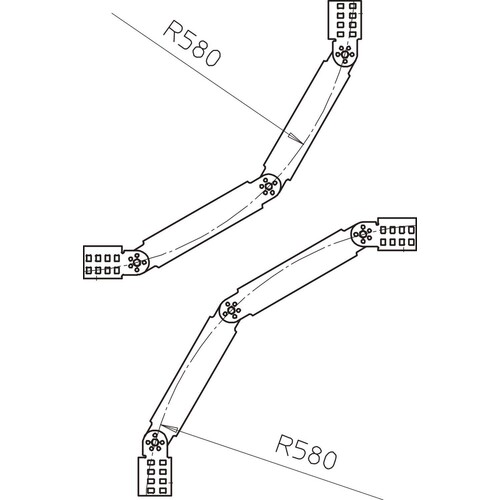

Maß R: 580 mm
Abbiegung (Winkel): 90°
Holmstärke: 1,50 mm
Geeignet für Funktionserhalt: Ja
Scharnierend: Ja
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Werkstoffgüte: 0
Kabelleiterhöhe: 60 mm
Kabelleiterbreite: 500 mm
Innenradius: 580 mm
Geeignet für Funktionserhalt: Nein
Weitspann-Ausführung: Nein
Weitere Details
Scharnierend: Ja
Werkstoff: Stahl
Oberflächenschutz: bandverzinkt
Farbe: bandverzinkt
RAL-Nummer: ohne
Ausführung des Seitenholms: flaches Profil
Ausführung der Sprosse: Profil ungelocht
Seitenlochung: Nein
Winkel: 90°
