7007318 Obo RBV 130 S FS Vertikalbogen 90° steigend 110x300 Stahl bandverzinkt

23840867
1573209
1 Stk
4012195711759
4012195729174
4012196869695
HU
73089059
Obo
7007318
beantwortete(n) Fragen weitere Varianten

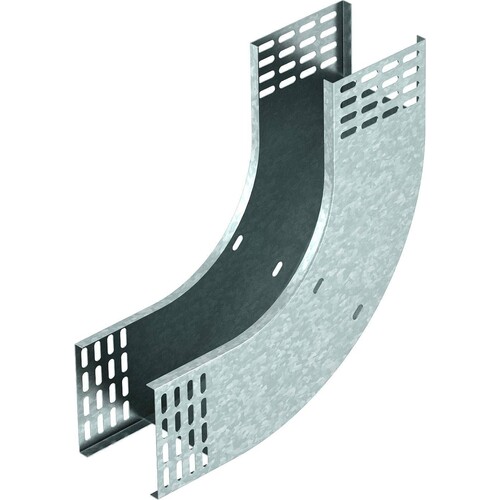

Vertikalbogen 90° in steigender Ausführung für alle Kabelrinnentypen mit der Seitenhöhe 110 mm.
Anmerkungen zur LIMMERT-KI

Der OBO RBV 130 S FS Vertikalbogen ist eine hochwertige Lösung für die vertikale Ableitung von Kabeln in Kabelrinnen. Mit einem Winkel von 90° und einer Seitenhöhe von 110 mm ist dieser Vertikalbogen ideal für alle Kabelrinnentypen geeignet. Hergestellt aus bandverzinktem Stahl nach DIN EN 10346, bietet er nicht nur eine robuste Konstruktion, sondern auch einen effektiven Korrosionsschutz. Die Abmessungen betragen 110 mm in der Höhe und 300 mm in der Breite, mit einer Blechstärke von 1 mm. Der Bogen wird einfach über das Ende der Kabelrinne geschoben und verschraubt, wobei das Befestigungsmaterial separat bestellt werden muss. Diese Ausführung ist ohne Verbinder und eignet sich nicht für Funktionserhalt. Ideal für industrielle Anwendungen, in denen eine zuverlässige und langlebige Kabelverlegung erforderlich ist.

Produktinfos

Typ: RBV 130 S FS
Bezeichnung: Vertikalbogen 90°
Ausführung: steigend
Material: Stahl
Oberfläche: bandverzinkt
Oberflächennorm: DIN EN 10346

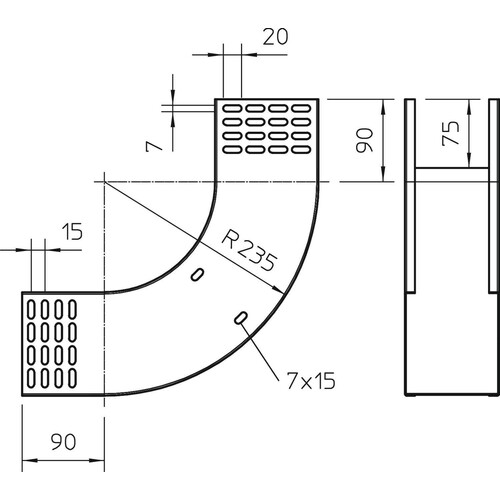

Abmessungen (B x H): 110 x 300 mm
Blechstärke: 1 mm
Abbiegung (Winkel): 90°
Richtungsänderung: vertikal steigend
Geeignet für Funktionserhalt: Nein
Montagelochung im Boden: Nein
Seitenlochung: Nein
Weitspann-Ausführung: Nein
Art des Verbinders: geschraubt
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

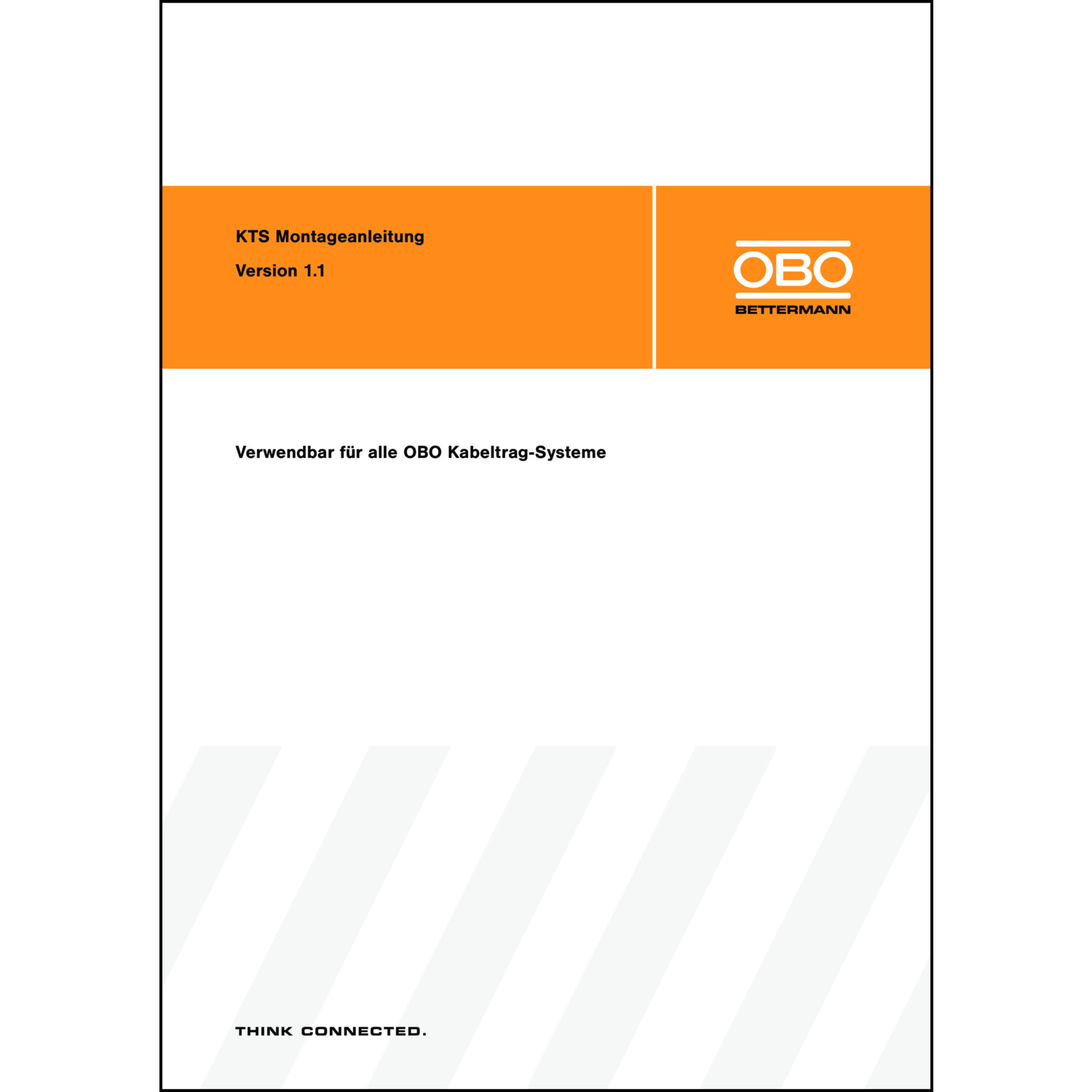

Katalogseiten

Produktinfos

Werkstoffgüte: bandverzinkt
Richtungsänderung: vertikal steigend
Kabelrinnenhöhe: 110 mm
Kabelrinnenbreite: 300 mm
Ausführung: ohne Verbinder
Innenradius: 110 mm
Weitspann-Ausführung: Nein
Geeignet für Funktionserhalt: Nein
Weitere Details
Materialstärke: 1 mm
Seitenlochung: Nein
Montagelochung im Boden: Nein
NATO-Lochbild: Nein
Werkstoff: Stahl
Rostfreier Stahl, gebeizt: Nein
Oberflächenschutz: bandverzinkt
Winkel: 90°
