7005723 Obo RGBEV 160 FS Gelenkbogen Element vertikal 110x600 Stahl bandverz

28172908
4356082
1 Stk
4012196180042
4012197172749
HU
73089059
Obo
7005723
beantwortete(n) Fragen weitere Varianten

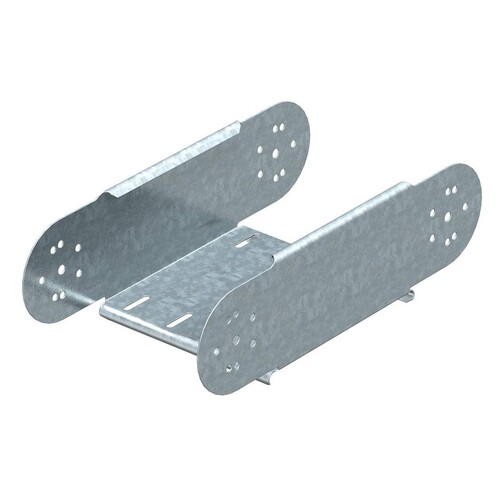

Gelenkbogen-Element vertikal für alle Kabelrinnentypen mit der Seitenhöhe 110 mm. Das Gelenkbogen-Element vertikal wird für die Überbrückung von Höhenversätzen eingesetzt. Aus mind. 2 Gelenkbogen-Elementen können flexible vertikale Bögen hergestellt werden. Mit oben eingerolltem Seitenholm zur Verstärkung und als Kantenschutz. Zum Schutz von Kabeln und Leitungen ist das Bodenblech abgerundet.
Anmerkungen zur LIMMERT-KI

Das Gelenkbogen-Element RGBEV 160 FS von OBO ist eine hochwertige Lösung für die vertikale Kabelverlegung in Kabelrinnen mit einer Seitenhöhe von 110 mm. Hergestellt aus bandverzinktem Stahl, bietet es eine robuste und langlebige Konstruktion, die den Anforderungen industrieller Anwendungen gerecht wird. Mit einer Breite von 600 mm und einer verstellbaren Abbiegung ermöglicht es flexible Richtungsänderungen, sowohl steigend als auch fallend. Das Element ist ideal für die Überbrückung von Höhenversätzen und kann in Kombination mit anderen Gelenkbogen-Elementen verwendet werden, um individuelle Bögen zu erstellen. Die Innenradius von 110 mm sorgt für eine sichere und geschützte Verlegung von Kabeln und Leitungen. Dieses Produkt ist nicht für den Funktionserhalt geeignet und hat keine Montagelochung im Boden, was es zu einer vielseitigen Wahl für verschiedene Installationen macht.

Produktinfos

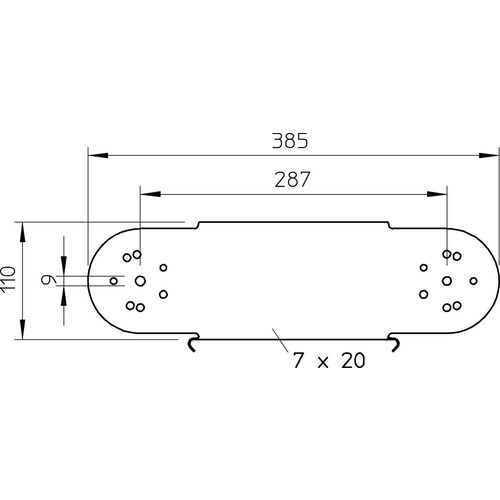

Typ: RGBEV 160 FS
Bezeichnung: Gelenkbogen-Element, vertikal
Dimension: 110 x 600 mm
Werkstoff: Stahl
Oberfläche: bandverzinkt
Oberflächennorm: DIN EN 10346
Blechstärke: 1 mm
Abbiegung (Winkel): verstellbar
Ausführung: ohne Verbinder
Richtungsänderung: vertikal steigend/fallend
Innenradius: 110 mm
Geeignet für Funktionserhalt: Nein
Weitspann-Ausführung: Nein
Kabelrinnenhöhe: 110 mm
Kabelrinnenbreite: 600 mm
Montagelochung im Boden: Nein
Rostfreier Stahl, gebeizt: Nein
Seitenlochung: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bauform: Gelenkbogen Element
Werkstoffgüte: bandverzinkt
Richtungsänderung: steigend/fallend
Kabelrinnenhöhe: 110 mm
Kabelrinnenbreite: 600 mm
Ausführung: ohne Verbinder
Innenradius: 110 mm
Weitspann-Ausführung: Nein
Geeignet für Funktionserhalt: Nein
Weitere Details
Materialstärke: 1 mm
Seitenlochung: Nein
Montagelochung im Boden: Nein
NATO-Lochbild: Nein
Werkstoff: Stahl
Rostfreier Stahl, gebeizt: Nein
Oberflächenschutz: bandverzinkt
Winkel: verstellbar
