7005660 Obo RGBEV 130 FS Gelenkbogen Element vertikal 110x300 Stahl bandverz

25039666
1146266
1 Stk
4012196217397
4012196217403
4012196940721
HU
73089059
Obo
7005660
beantwortete(n) Fragen weitere Varianten

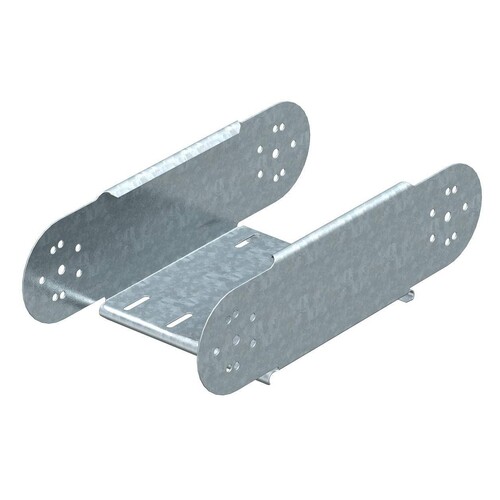

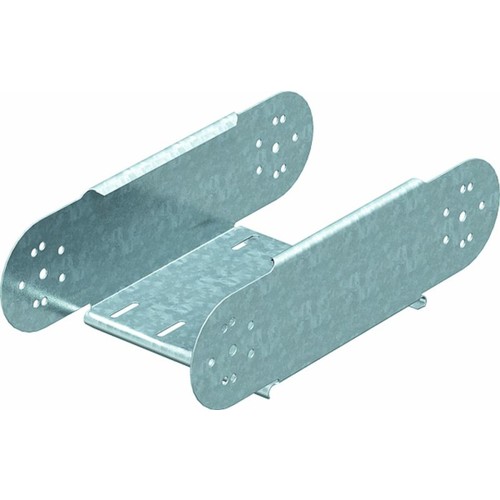

Gelenkbogen-Element, vertikal, für alle Kabelrinnentypen mit der Seitenhöhe 110 mm.
Anmerkungen zur LIMMERT-KI

Das Gelenkbogen-Element von OBO ist eine vertikale Verbindungslösung für Kabelrinnen mit einer Seitenhöhe von 110 mm. Hergestellt aus bandverzinktem Stahl, bietet es eine robuste und langlebige Konstruktion, die den Anforderungen industrieller Anwendungen standhält. Mit einer Breite von 300 mm und einer Blechstärke von 1 mm ist dieses Element ideal für Richtungsänderungen in Kabeltragesystemen, sowohl steigend als auch fallend. Die verstellbare Abbiegung ermöglicht eine flexible Anpassung an verschiedene Installationsanforderungen. Das Gelenkbogen-Element ist ohne Verbinder ausgeführt und eignet sich nicht für Funktionserhalt. Es ist ein unverzichtbares Bauteil für die effiziente Organisation von Kabeln in industriellen Umgebungen.

Produktinfos

Bauform: Gelenkbogen Element
Werkstoff: Stahl (bandverzinkt)
Oberflächennorm: DIN EN 10346
Dimension: 110 x 300 mm
Blechstärke: 1 mm
Richtungsänderung: vertikal steigend/fallend
Kabelrinnenhöhe: 110 mm
Kabelrinnenbreite: 300 mm
Abbiegung (Winkel): verstellbar
Ausführung: ohne Verbinder
Montagelochung im Boden: nein
Rostfreier Stahl: nein
Seitenlochung: nein
Weitspann-Ausführung: nein
Geeignet für Funktionserhalt: nein
Gewicht: 137,2 kg (kg/100 St.)
Preisanzeige nur nach Anmeldung
B

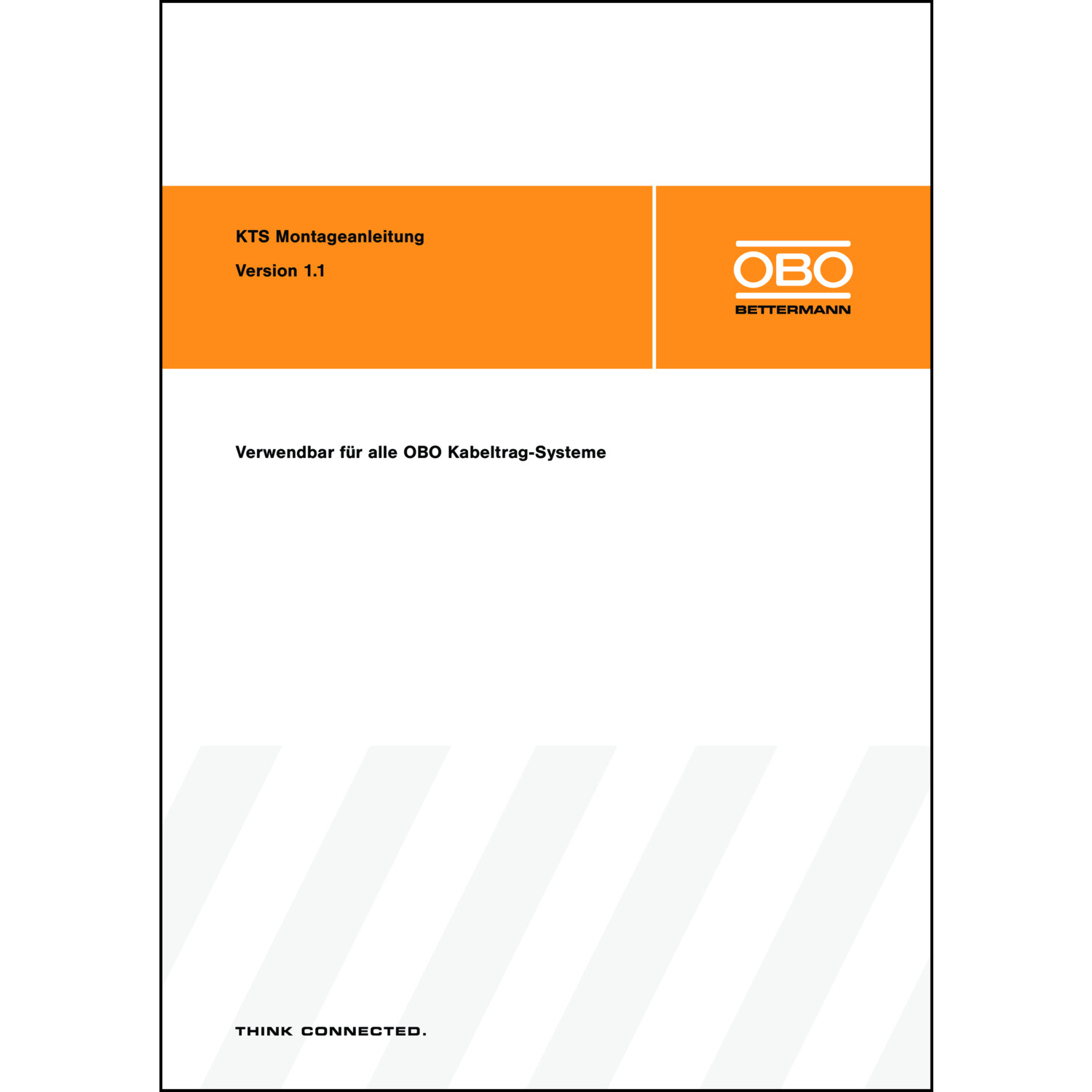

Katalogseiten

Produktinfos

Bauform: Gelenkbogen Element
Werkstoffgüte: bandverzinkt
Richtungsänderung: steigend/fallend
Kabelrinnenhöhe: 110 mm
Kabelrinnenbreite: 300 mm
Ausführung: ohne Verbinder
Innenradius: 110 mm
Weitspann-Ausführung: Nein
Geeignet für Funktionserhalt: Nein
Weitere Details
Materialstärke: 1 mm
Seitenlochung: Nein
Montagelochung im Boden: Nein
NATO-Lochbild: Nein
Werkstoff: Stahl
Rostfreier Stahl, gebeizt: Nein
Oberflächenschutz: bandverzinkt
Winkel: verstellbar
