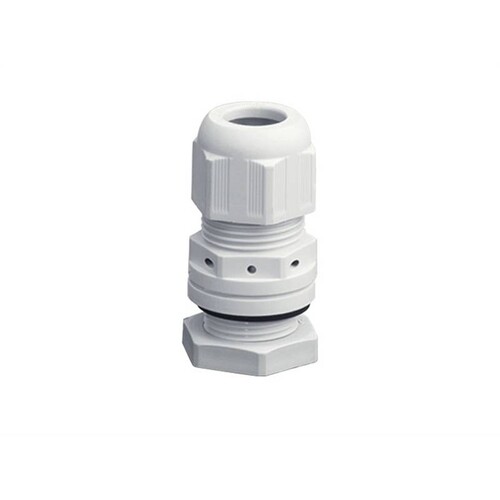

KBM32 Hensel Kombi-Belüftungsstutzen M32

21096153
5010603
2 Stk
4012591102823
DE
39269097
10282000
beantwortete(n) Fragen weitere Varianten
KBS 32 Kombi-Belüftungsstutzen für Vorprägungen M 32 zur Reduzierung von Kondenswasser durch Druckausgleich Dichtbereich Ø 13-21 mm, ISO-Gewinde M 32 x 1,5 Durchgangsbohrung Ø 32,5 mm, Wandstärke bis 3,5 mm, mit Zugentlastung und Gegenmutter für Innenräume und die ungeschützte Installation im Freien Umgebungstemperatur - 25 °C bis + 55 °C, Glühdrahtprüfung IEC 60695-2: 960 °C Damit beim Druckausgleich die Leckgrenze von 0,07 bar nicht überschritten wird, muss je 6 Liter (6000 cm³) Gehäusevolumen ein Kombi-Belüftungsstutzen M20 eingesetzt werden. Beispiel Gehäuse 27 cm x 27 cm x 17 cm = 12393 cm³ = 12,393 Liter. Anzahl der benötigten KB. 20 (M20) = 3 Stück. Bei der Verwendung unterschiedlicher Stutzengrößen können die Werte für die Gehäusevolumen der verwendeten Kombi-Belüftungsstutzen addiert werden. Wenn die Menge der benötigten Kombi-Belüftungsstutzen für den Druckausgleich größer ist, als die Anzahl der benötigten Stutzen für die Kabeleinführung, können die nicht mit Kabel belegten Kombi-Belüftungsstutzen mit Verschlussstopfen abgedichtet werden. Farbton: grau, RAL 7035, Schutzart: IP 66 / IP 67
Anmerkungen zur LIMMERT-KI

Der KBM32 Kombi-Belüftungsstutzen von Hensel ist eine effektive Lösung zur Vermeidung von Kondenswasserbildung in elektrischen Gehäusen. Mit einem Durchmesser von 32 mm und einer Höhe von 29 mm ist dieser Belüftungsstutzen aus hochwertigem Polyamid 6 V2 gefertigt und bietet eine Temperaturbeständigkeit von -40 bis +100 °C. Die Schutzart IP66/IP67 gewährleistet, dass der Stutzen auch unter rauen Bedingungen zuverlässig funktioniert. Er verfügt über eine Zugentlastung und ist für Wandstärken bis zu 3,5 mm geeignet. Der KBM32 ist ideal für den Einsatz in Innenräumen sowie für ungeschützte Installationen im Freien und trägt zur Reduzierung von Korrosion und elektrischen Kurzschlüssen bei. Mit diesem Produkt sichern Sie die Langlebigkeit und Zuverlässigkeit Ihrer elektrischen Installationen.

Produktinfos

Durchmesser: 32 mm
Höhe: 29 mm
Material: Polyamid 6 V2
Farbe: Grau (RAL 7035) oder Schwarz (RAL 9005)
Temperaturbereich: -40 bis +100 °C
Schutzart (IP): IP66/IP67
Zugentlastung: Ja
Gewindeart: metrisch
Gewindenennmaß: M32 x 1,5
Wandstärke: bis 3,5 mm
Dichtbereich: Ø 13-21 mm
Glühdrahtprüfung: IEC 60695-2: 960 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Gewindeart: metrisch
Gewindenennmaß metrisch/PG: 32
Gewindenennmaß in Zoll NPT/Gasrohrgewinde: sonstige
Werkstoffgüte: Polyamid (PA)
Farbe: sonstige
Gewindelänge: 10 mm
Schutzart (IP): IP67
Ausführung: gerade
Zugentlastung: Ja
Oberflächenschutz: unbehandelt
Für Ex-Zone Gas: ohne
Für Ex-Zone Staub: ohne
Flachkabelverschraubung: Nein
Weitere Details
Biegeschutz: Nein
Für Kabeldurchmesser: 13|21 mm
Schlagfest: Ja
Werkstoff: Kunststoff
Teilbare Verschraubung: Nein
Halogenfrei: Ja
Mit Gegenmutter: Ja
Mehrfach Dichteinsatz: Nein
Schlüsselweite: 40 mm
Glasfaserverstärkt: Nein
Explosionsgeprüfte Ausführung: Nein
Art der Dichtung: Dichtring
Einsatztemperatur: -25|70 °C
Gewindesteigung: 1,5 mm
RAL-Nummer: 7032
