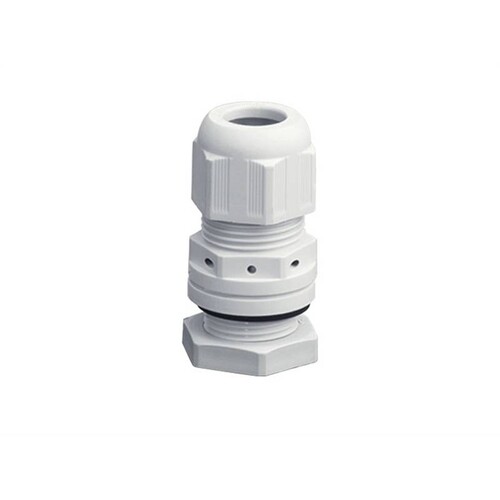

KBM25 Hensel Kombi-Belüftungsstutzen M25

21096083
5010602
1 Stk
4012591102816
DE
39269097
11028100
beantwortete(n) Fragen weitere Varianten
KBS 25 Kombi-Belüftungsstutzen für Vorprägungen M 25 zur Reduzierung von Kondenswasser durch Druckausgleich Dichtbereich Ø 9-17 mm, ISO-Gewinde M 25 x 1,5 Durchgangsbohrung Ø 25,5 mm, Wandstärke bis 3,5 mm, mit Zugentlastung und Gegenmutter für Innenräume und die ungeschützte Installation im Freien Umgebungstemperatur - 25 °C bis + 55 °C, Glühdrahtprüfung IEC 60695-2: 960 °C Damit beim Druckausgleich die Leckgrenze von 0,07 bar nicht überschritten wird, muss je 6 Liter (6000 cm³) Gehäusevolumen ein Kombi-Belüftungsstutzen M20 eingesetzt werden. Beispiel Gehäuse 27 cm x 27 cm x 17 cm = 12393 cm³ = 12,393 Liter. Anzahl der benötigten KB. 20 (M20) = 3 Stück. Bei der Verwendung unterschiedlicher Stutzengrößen können die Werte für die Gehäusevolumen der verwendeten Kombi-Belüftungsstutzen addiert werden. Wenn die Menge der benötigten Kombi-Belüftungsstutzen für den Druckausgleich größer ist, als die Anzahl der benötigten Stutzen für die Kabeleinführung, können die nicht mit Kabel belegten Kombi-Belüftungsstutzen mit Verschlussstopfen abgedichtet werden. Farbton: grau, RAL 7035, Schutzart: IP 66 / IP 67
Anmerkungen zur LIMMERT-KI

Der KBM25 Hensel Kombi-Belüftungsstutzen M25 ist eine hochfunktionale Lösung zur Reduzierung von Kondenswasserbildung in elektrischen Gehäusen. Er besteht aus hochwertigem Polyamid 6 V2 und ist in lichtgrau (RAL 7035) erhältlich. Mit einem Temperaturbereich von -40 bis +100 °C und einer Schutzart von IP66/IP67 bietet er zuverlässigen Schutz gegen Feuchtigkeit und Staub. Der Kombi-Belüftungsstutzen ist für metrische Gewinde mit einem Nenndurchmesser von M25 x 1,5 konzipiert und ermöglicht eine Durchgangsbohrung von 25,5 mm. Er ist ideal für Installationen im Freien und in Innenräumen, da er mit Zugentlastung und Gegenmutter ausgestattet ist, um eine sichere Verbindung zu gewährleisten. Die Glühdrahtprüfung nach IEC 60695-2: 960 °C stellt sicher, dass der Stutzen auch unter extremen Bedingungen zuverlässig funktioniert.

Produktinfos

Material: Polyamid 6 V2
Farbe: lichtgrau (RAL 7035)
Temperaturbereich: -40 bis +100 °C
Schutzart (IP): IP66/IP67
Gewindeart: metrisch
Gewindenennmaß: M25 x 1,5
Durchgangsbohrung: 25,5 mm
Wandstärke: bis 3,5 mm
Zugentlastung: Ja
Glühdrahtprüfung: IEC 60695-2: 960 °C
Umgebungstemperatur: -25 °C bis +55 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Gewindeart: metrisch
Gewindenennmaß metrisch/PG: 25
Gewindenennmaß in Zoll NPT/Gasrohrgewinde: sonstige
Werkstoffgüte: Polyamid (PA)
Farbe: lichtgrau
Gewindelänge: 10 mm
Schutzart (IP): IP67
Ausführung: gerade
Zugentlastung: Ja
Oberflächenschutz: unbehandelt
Für Ex-Zone Gas: ohne
Für Ex-Zone Staub: ohne
Flachkabelverschraubung: Nein
Weitere Details
Biegeschutz: Nein
Für Kabeldurchmesser: 9|17 mm
Schlagfest: Ja
Werkstoff: Kunststoff
Teilbare Verschraubung: Nein
Halogenfrei: Ja
Mit Gegenmutter: Ja
Mehrfach Dichteinsatz: Nein
Schlüsselweite: 29 mm
Glasfaserverstärkt: Nein
Explosionsgeprüfte Ausführung: Nein
Sechskant Eckmaß: 32 mm
Art der Dichtung: Dichtring
Einsatztemperatur: -25|70 °C
Gewindesteigung: 1,5 mm
RAL-Nummer: 7035
