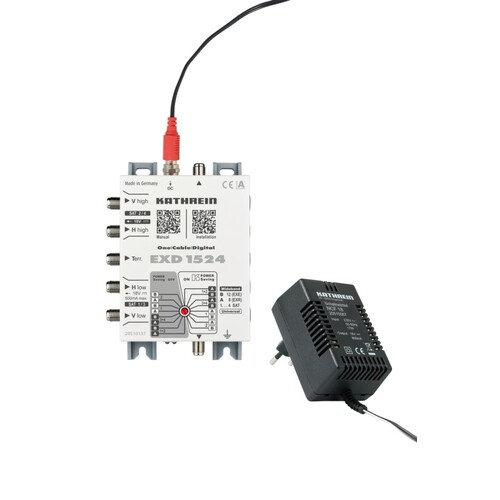

20510137 Kathrein EXD 1524 Einkabel Multischalter, 5 862 und 300 2350 MHz,

26196135
3416991
1 Stk
4021121540301
EXD 1524 Einkabel-Multischalter, 5-862 und 300-2350 MHz, 2 Ausgänge mit je bis zu 12 Userbändern, kaskadierbar, erw. Einkabel-Standard, PIN-Code
Anmerkungen zur LIMMERT-KI

Der Kathrein EXD 1524 Einkabel-Multischalter ist eine hochmoderne Lösung für die Verteilung von Satelliten- und terrestrischen Signalen. Mit einem Frequenzbereich von 5 – 862 MHz und 300 – 2350 MHz ermöglicht dieser Multischalter den Anschluss von bis zu 12 Teilnehmern über 2 Ausgänge. Die kaskadierbare Bauweise und die Unterstützung der neuesten Einkabelstandards machen ihn zukunftssicher und flexibel einsetzbar. Dank der robusten Bauweise und der Schutzart IP 30 ist er für verschiedene Umgebungen geeignet. Die maximale Stromaufnahme beträgt 20 mA, was ihn energieeffizient macht. Der EXD 1524 ist ideal für den Einsatz in modernen Satellitenempfangsanlagen und bietet eine zuverlässige Signalverteilung für digitale Anwendungen.

Produktinfos

Typ: EXD 1524
Bestell-Nr.: 20510137
Teilnehmeranschlüsse: 2 x 8 oder 2 x 12
Eingänge: 1 x terrestrisch, 4 x Sat
Frequenzbereich: 5 – 862 MHz, 300 – 2350 MHz
Durchgangsdämpfung: -
Anschlussdämpfung (terrestrisch): 11 dB
Ausgangspegel Sat (AGC): 94 dBµV
Entkopplung horiz./vert.: 30 dB
Entkopplung Stamm: 40 dB
Eingangspegel Sat: 60 – 90 dBµV
Teilnehmerfrequenz/Userband: Siehe Frequenzzuordnung in den Modi A und B
Zul. Versorgungsspannung am Teilnehmerausgang: 12 – 14 V
Max. Stromaufnahme über den Teilnehmeranschluss: 20 mA (mit Netzteil 20, ohne Netzteil 450 mA)
Max. zul. Spannung am Teilnehmeranschluss: 19 V
Max. zul. Fernspeisestrom (Eingang horiz. low): 500 mA (2x 250 bei Wideband)
Max. zul. Fernspeisestrom pro Stamm: 1000 mA
Max. Versorgungsspannung am DC-Anschluss: 18,6 V
Schutzart: IP 30
Zulässige Umgebungstemperatur: –20 bis +55 °C
Anschlüsse: F-Connectoren
Abmessungen: 102,8 x 148 x 44 mm
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Teilnehmeranschlüsse: 2
Anzahl der Eingänge: 5
Terrestrischer Eingang: passiv
Netzteil: beiliegend
Kaskadierbar: Ja
Anzahl der Stamm-Ausgänge: 0
Max. Stromaufnahme: 20 mA
