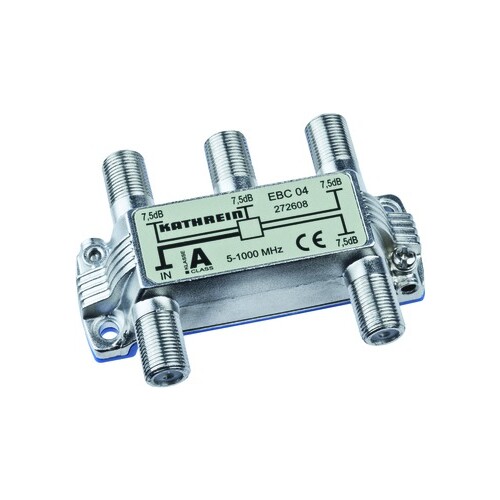

21610086 Kathrein EBC 04 4fach Verteiler 5 1000 MHz, F Connector, Trennkondensat

22135834
1199831
1 Stk
4021121547638
EBC 04/G 4fach-Verteiler 7,5 dB, 5-1218 MHz, F-Connector, Trennkondensatoren an Ein- und Ausgängen, Schirmungsklasse A gem. CENELEC EN 50083-2
Anmerkungen zur LIMMERT-KI

Der Kathrein EBC 04 4-fach Verteiler ist eine hochqualitative Lösung für die Verteilung von Signalen im Frequenzbereich von 5 bis 1218 MHz. Mit einer Impedanz von 75 Ω und einer Spannungsfestigkeit von 24 V DC ist dieser Verteiler ideal für den Einsatz in Innenräumen. Die F-Connectoren ermöglichen eine einfache Installation, während die Trennkondensatoren an Ein- und Ausgängen eine optimale Signalqualität gewährleisten. Er erfüllt die Normen EN 60728-11 und EN 50083-2 und bietet eine Schirmungsklasse A, was ihn zu einer zuverlässigen Wahl für moderne digitale Systeme macht. Mit einer maximalen Rückflussdämpfung von ≥ 18 dB im Frequenzbereich von 5-94 MHz und kompakten Abmessungen von 74 x 50 x 25 mm ist der EBC 04 eine hervorragende Wahl für anspruchsvolle Anwendungen.

Produktinfos

Impedanz: 75 Ω
Frequenzbereich: 5-1218 MHz
Spannungsfestigkeit: 24 V DC
Anschlüsse: F-Connector
Anschluss für Potenzialausgleich: Ja
Erfüllen: EN 60728-11, EN 50083-2
Montageart: Innenmontage
Schirmungsklasse: A (+10 dB) gemäß DIN 50083-2
Rückflussdämpfung 5-94 MHz: ≥ 18,0 dB
Rückflussdämpfung 94-188 MHz: ≥ 16,5 dB
Rückflussdämpfung 188-376 MHz: ≥ 15,0 dB
Rückflussdämpfung 376-752 MHz: ≥ 13,5 dB
Rückflussdämpfung 752-1218 MHz: ≥ 12,0 dB
Verteildämpfung 5-470 MHz: < 8,0 / typ. 7,5 dB
Verteildämpfung 470-1218 MHz: < 8,5 dB
Verteildämpfung 1 MHz: < 9,5 dB
Entkopplung 5-10 MHz: ≥ 22 dB
Entkopplung 10-950 MHz: ≥ 22 dB
Entkopplung 950-1218 MHz: ≥ 14 dB
Abmessungen: 74 x 50 x 25 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anschlussart: F-Connector
Anzahl der Abzweige: 0
Anzahl der Ausgänge: 4
Ausführung: Verteiler
Frequenz: 5 MHz
Max. Abzweig-/Verteilerdämpfung: 8.2 dB
Max. Durchgangsdämpfung: 0 dB
