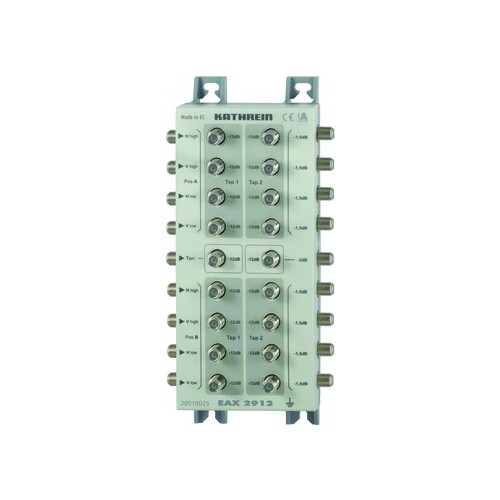

20510025 Kathrein EAX 2912 Sat ZF Abzweiger

22135820
4817832
1 Stk
4021121464249
EAX 2912 SAT-ZF-Abzweiger 5-862 u. 8 x 950-2150 MHz, 9 x 2fach-Abzweiger 12 dB in einem Geh., F-Anschlüsse, kaskadierbar mit EXR 2900er-Multischalter-System
Anmerkungen zur LIMMERT-KI

Der Kathrein EAX 2912 ist ein leistungsstarker Multischalter-Verteiler für Sat-ZF-Systeme, der speziell für die Innenmontage konzipiert wurde. Mit 9 Eingängen (1 terrestrisch und 8 Sat-ZF) und einer Frequenzbandbreite von 5-862 MHz ermöglicht er eine effiziente Signalverteilung in großen Anlagen. Die integrierte Fernspeisetauglichkeit und die kaskadierbare Funktion mit weiteren EAX 2912 oder EBX 2920 Modulen bieten hohe Flexibilität für komplexe Installationen. Mit einer maximalen Durchgangsdämpfung von nur 1,5 dB und einer Entkopplung von 50 dB garantiert der EAX 2912 eine hervorragende Signalqualität. Die kompakte Bauweise mit Abmessungen von 112 x 228 x 54,5 mm und der Schutzart IP 30 machen ihn ideal für den Einsatz in verschiedenen Umgebungen. Die zulässige Umgebungstemperatur reicht von -20 bis +55 °C, was ihn zu einer robusten Lösung für anspruchsvolle Anwendungen macht.

Produktinfos

Typ: EAX 2912
Eingänge: 1 x terrestrisch / 8 x Sat-ZF
Frequenzbereich: 5-862 MHz
Durchgangsdämpfung (Eingang -> Stamm-Ausgang): 1,5 -> 2 dB
Anschlussdämpfung (Eingang -> Abzweig-/Verteilausgang): 12 / 13 -> 11 dB
Entkopplung Abzweig-/Verteilausgänge: 30 dB
Entkopplung Stamm-Ausgang: 50 dB
Max. Fernspeisestrom pro Sat-Ebene: 1000 mA
Anschlüsse: F-Connectoren
Abmessungen (B x H x T): 112 x 228 x 54,5 mm
Zulässiger Eingangsspannungsbereich: 198-253 V
Eingangsnennleistung bei 0-/300-/500-mA-Last: 7,5/13,6/18 W
Spannung sekundär (Eingang horiz. low): 18 V
Verfügbarer Fernspeisestrom (Eingang horiz. low): 500 mA
Schutzklasse/Schutzart: II (schutzisoliert)/IP 30
Zulässige Umgebungstemperatur: -20 bis +55 °C
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Anschlussart: F-Connector
Anzahl der Abzweige: 18
Anzahl der Ausgänge: 9
Ausführung: Abzweiger
Frequenz: 5 MHz
Max. Abzweig-/Verteilerdämpfung: 13 dB
Max. Durchgangsdämpfung: 1.5 dB
