1554513 PHOENIX SACC-M12MSD-4Q SH PN Bussystem-Steckverbinder, 4-polig

10083262
5281129
1 Stk
4046356166201
DE
85366990

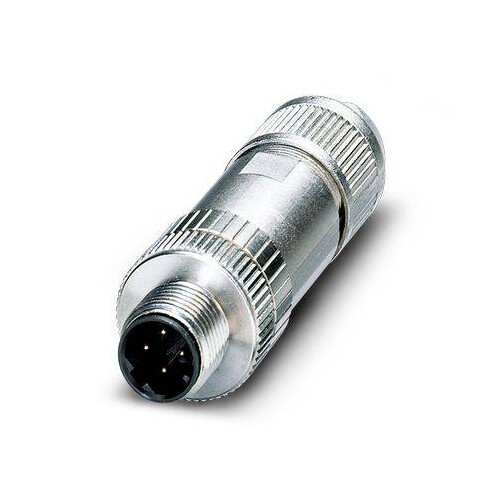

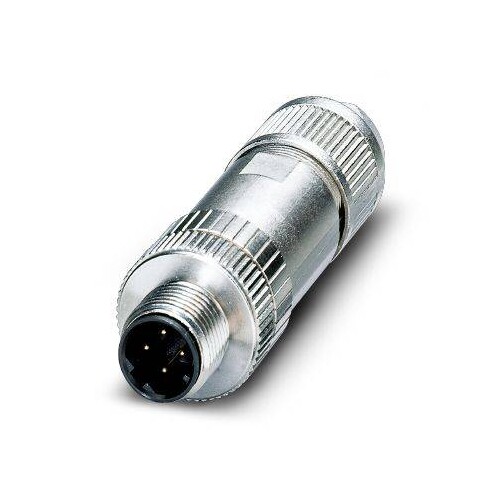

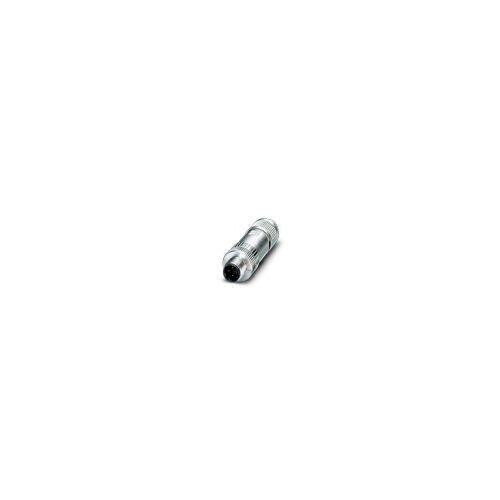

Datensteckverbinder, PROFINET CAT5 (100 MBit/s), 4-polig, geschirmt, Stecker gerade M12, Kodierung: D, Schneidklemmanschluss, Rändelmaterial: Messing, vernickelt, Leitungsaußendurchmesser 4 mm ... 8 mm
Anmerkungen zur LIMMERT-KI

Der Phoenix Contact SACC-M12MSD-4Q SH PN Bussystem-Steckverbinder ist ein hochentwickelter, 4-poliger Stecker, der für PROFINET CAT5 und CAT5e Anwendungen konzipiert ist. Mit einem Außendurchmesser von 4 mm bis 8 mm und einer Betriebstemperatur von -40 °C bis 85 °C bietet dieser geschirmte Stecker eine zuverlässige Signalübertragung in elektromagnetisch gestörten Umgebungen. Der innovative Schneidklemmanschluss ermöglicht eine zeitsparende Montage ohne Abisolieren der einzelnen Drähte. Mit einem hohen Schutzgrad (IP67) gewährleistet dieser Steckverbinder eine sichere Nutzung im Feld und ist ideal für industrielle Anwendungen. Der Stecker entspricht den Normen IEC 61076-2-101 und bietet eine Kontaktwiderstand von ≤ 5 mΩ, was die Signalqualität weiter verbessert.

Produktinfos

Anzahl der Positionen: 4
Kontaktwiderstand: ≤ 5 mΩ
Isolationswiderstand: ≥ 100 MΩ
Kodierung: D - Daten
Normen/Regelungen: M12 Stecker IEC 61076-2-101
Signaltyp/Kategorie: PROFINET CAT5 (IEC 11801:2002)
PROFINET CAT5e (TIA 568B: 2001): Ja
Nennstrom bei 40°C: 1,75 A
Nennspannung: 60 V
Außendurchmesser des Kabels: 4 mm ... 8 mm
Abisolierlänge der Zuleitung: 35 mm
Betriebstemperatur: -40 °C ... 85 °C
Schutzart: IP67
Anschlussart: Schneidklemmanschluss
Leiterquerschnitt: 0,14 mm² ... 0,34 mm²
AWG Leiterquerschnitt: 26 ... 22
Drehmoment: 0,4 Nm (M12 Rändel)
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Kontaktausführung: Stift
    Ausführung des elektrischen Anschlusses: Schneidklemmanschluss
    Werkstoff der Kontaktbeschichtung: Nickel
    Schutzart (IP), montiert: IP67
    Ausführung des Gehäuses: gerade
    Weitere Details
    Bemessungsstrom In: 1.75 A
    Umgebungstemperatur: 85|85 °C
    Bemessungsspannung: 48 V
    Überspannungskategorie: II
    Verschmutzungsgrad: 3
    Werkstoff des Gehäuses: Zink
    Art der Verriegelung: sonstige
    Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
    Mit Schutzleiter: Nein
    Geschirmt: Ja
    Beschichtung Gehäuse: sonstige
    Mit Statusanzeige: Nein
    Für Kabelaußendurchmesser: 4|8
