00008854 202050AF+40200121 KOMBINATION RUNDSTVB.

22511125
5106720
5 Stk
4044773523874
DE
85366990
00008854
beantwortete(n) Fragen weitere Varianten
Maschinen- und Apparatebau, Mess-, Steuer- und Regeltechnik, höchste Kontaktdichte auf kleinem Bauraum, Steckverbinder in Lötausführung für einfache Instandhaltung,
Anmerkungen zur LIMMERT-KI

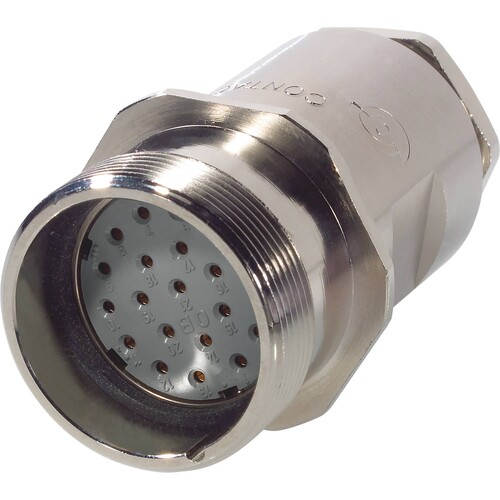

Der EPIC® SIGNAL R 3.0 F PG16 Rundsteckverbinder bietet eine zuverlässige Verbindungstechnik mit einer hohen Kontaktdichte auf kleinem Bauraum. Mit 21 oder 26 Polen und einer Bemessungsspannung von 24V AC sowie 60V DC eignet sich dieser Steckverbinder ideal für Anwendungen in Maschinen- und Apparatebau sowie in der Mess-, Steuer- und Regeltechnik. Der Lötanschluss ermöglicht eine einfache Instandhaltung, während die vergoldeten Kontakte und der IP67-Schutz eine hohe mechanische Beständigkeit und Korrosionsschutz gewährleisten. Der Temperaturbereich von -40°C bis +100°C macht diesen Steckverbinder vielseitig einsetzbar, selbst unter extremen Bedingungen.

Produktinfos

Serie: SIGNAL R 3.0 F
Kontaktzahlen: 21 pol. / 26 pol.
Polbild: Stift E-Teil / Buchse P-Teil
Kodierung: N
Bemessungsspannung: 24 V AC / 60 V DC
Bemessungsstoßspannung: 1,5 kV
Bemessungsstrom: 7,5 A
Durchgangswiderstand: < 3 mΩ
Kontakte: Kupferlegierung, vergoldet
Leitungsanschluss: Lötanschluss: bis 1,0 mm²
Klemmbereich: 6,5 - 16 mm
Schutzart (IP): IP67
Steckzyklen: 500
Temperaturbereich: -40°C bis +100°C, kurzzeitig bis +125°C
Gehäusematerial: Kupferlegierung, vernickelt
Isolierkörpermaterial: Thermoplast
Dichtung: Chloropren-Kautschuk
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Kontaktausführung: Stift
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|1 mm²
Ausführung des elektrischen Anschlusses: Lötanschluss
Werkstoff der Kontaktbeschichtung: Gold
Schutzart (IP), montiert: IP67
Ausführung des Gehäuses: gerade
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 1|1 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 1|1 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 1|1 mm²
Weitere Details
Gewindegröße M: 27 mm
Bemessungsstrom In: 7.5 A
Umgebungstemperatur: -40|125 °C
Bemessungsspannung: 60 V
Verschmutzungsgrad: 3
Werkstoff des Gehäuses: Messing
Art der Verriegelung: Verschraubung
Mit Schutzleiter: Nein
Beschichtung Gehäuse: sonstige
