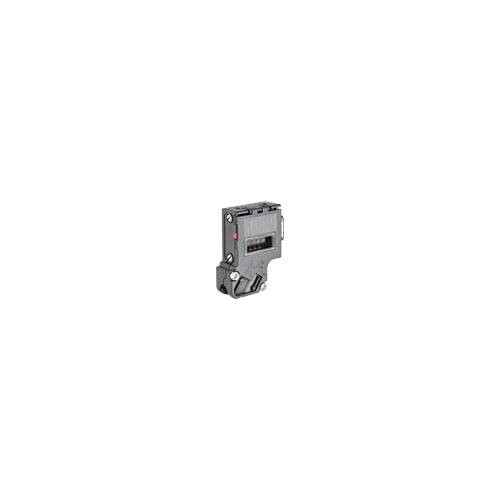

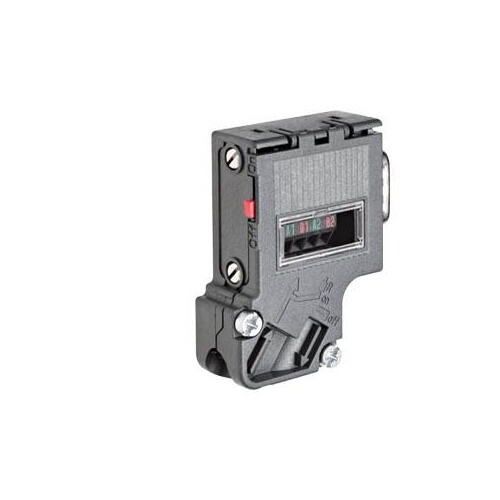

6ES7972-0BA42-0XA0 SIEMENS Simatic DP Anschlussstecker für Profibus bis 12MBIT

20240367
2219027
1 Stk
4025515078500
DE
85366990
6ES7972-0BA42-0XA0
beantwortete(n) Fragen weitere Varianten

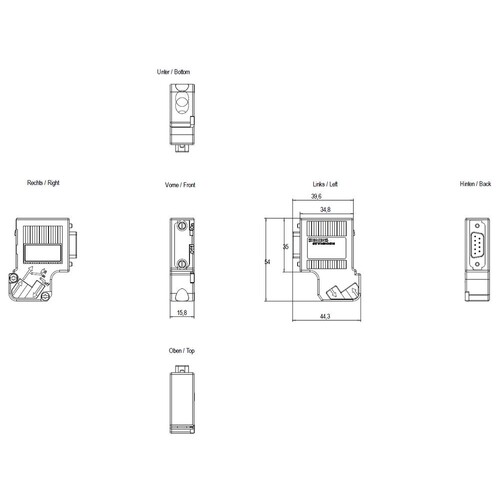

SIMATIC DP, Anschlussstecker für PROFIBUS bis 12 MBit/s mit schrägem Kabelabgang, 15,8x 54x 39,5mm (BxHxT), Abschlusswiderstand mit Trennfunktion, ohne PG-Buchse Zubehör für SIMATIC DP
Anmerkungen zur LIMMERT-KI

Der 6ES7972-0BA42-0XA0 SIMATIC DP Anschlussstecker ist ein hochleistungsfähiger PROFIBUS-Busanschlussstecker, der für eine Übertragungsrate von bis zu 12 MBit/s ausgelegt ist. Mit einem kompakten Design von 15,8 mm Breite, 54 mm Höhe und 39,5 mm Tiefe bietet er eine einfache Integration in bestehende Systeme. Der Stecker verfügt über zwei elektrische Anschlüsse für PROFIBUS-Leitungen und einen 9-poligen Sub-D Stecker für Netzkomponenten. Der Abschlusswiderstand ist integriert und kann über einen Schiebeschalter aktiviert werden. Mit einer Betriebstemperatur von -25 bis +60 °C und einer Schutzart von IP20 ist dieser Anschlussstecker ideal für industrielle Anwendungen geeignet. Er ist zudem siliconfrei und erfüllt RoHS- sowie UL-Zulassungsstandards, was ihn zu einer zuverlässigen Wahl für anspruchsvolle Umgebungen macht.

Produktinfos

Produkttyp: PROFIBUS-Stecker
Produktbeschreibung: PROFIBUS Busanschlussstecker, RS 485, Schraube, ohne PG-Buchse, 35°
Übertragungsrate: 9,6 kbit/s ... 12 Mbit/s
Anzahl der elektrischen Anschlüsse für PROFIBUS-Leitungen: 2
Anzahl der elektrischen Anschlüsse für Netzkomponenten: 1
Ausführung des elektrischen Anschlusses für PROFIBUS-Leitungen: Schraube
Ausführung des elektrischen Anschlusses für Endgeräte: 9-poliger Sub-D Stecker
Art des Kabelabgangs: 35°
Breite: 15,8 mm
Höhe: 54 mm
Tiefe: 39,5 mm
Nettogewicht: 29 g
Umgebungstemperatur während Betrieb: -25 ... +60 °C
Umgebungstemperatur während Lagerung: -40 ... +70 °C
Umgebungstemperatur während Transport: -40 ... +70 °C
Schutzart (IP): IP20
Material des Gehäuses: Kunststoff
Verriegelung: Verschraubung
Abschlusswiderstand: integriert und über Schiebeschalter zuschaltbar
Siliconfrei: Ja
Zugentlastung: Ja
RoHS-Konformität: Ja
UL-Zulassung: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Kontaktausführung: IP20
Schutzart (IP), montiert: IP20
Weitere Details
Höhe: 54 mm
Breite: 15.8 mm
Umgebungstemperatur: -40|70 °C
Werkstoff des Kontaktes: 15.8
Werkstoff des Isolierkörpers: -40|70
Werkstoff des Gehäuses: Kunststoff
Art der Verriegelung: Verschraubung
Mit Schutzleiter: Verschraubung
Betriebstemperatur: -25|60 °C
Tiefe: 39.5
EMV-Ausführung: 54
Anordnung der Kabelzuführung: -25|60
