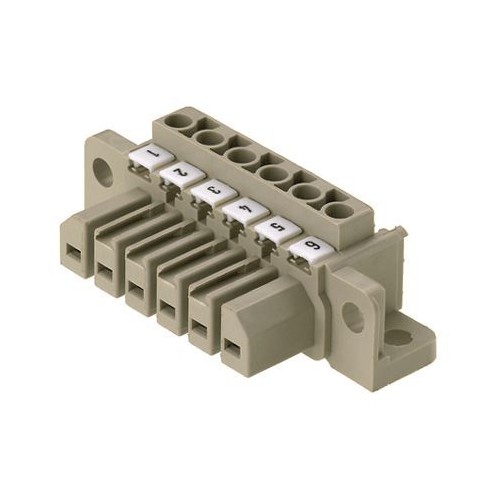

1612050000 Weidmüller STV S 5 S B BUCHSE Steckverbinder

20109915
4515153
10 Stk
4008190198763
RO
85366990
STV S 5 SB Rechtecksteckverbinder (Industriesteckverbinder)
Anmerkungen zur LIMMERT-KI

Der Weidmüller STV S 5 S B Steckverbinder ist ein bewährtes System für die Verbindung von Leitern mit einer hohen Flexibilität in der Anwendung. Mit einer Bauhöhe von 21,4 mm und einer Bautiefe von 30,2 mm bietet dieser PCB-Steckverbinder Platz für bis zu 5 Pole und ermöglicht eine maximale Anschlussquerschnitt von 4 mm². Der Steckverbinder ist für Temperaturen von -50 °C bis 100 °C ausgelegt und bietet eine Schutzart von IP20, was ihn ideal für den Einsatz in geschützten Umgebungen macht. Die Klemmenverbindung sorgt für eine zuverlässige und sichere Verbindung, während das robuste Material des Isolierstoffs (PA) eine lange Lebensdauer garantiert. Der STV S 5 S B ist eine ausgezeichnete Wahl für industrielle Anwendungen, bei denen Zuverlässigkeit und Sicherheit entscheidend sind.

Produktinfos

Typ: PCB-Steckverbinder, Buchse
Anzahl der Pole: 5
Bauhöhe: 21,4 mm
Bautiefe: 30,2 mm
Max. Anschlussquerschnitt: 4 mm²
Anschlussart: Klemmenverbindung
Steckkontakt-Rastermaß: 7 mm
Temperaturbereich, Betrieb: -50 °C bis 100 °C
Material des Isolierstoffs: PA
Farbe des Gehäuses: Pebble Grey
Schutzart: IP20
Zugentlastung: Ja
Max. Nennstrom: 32 A
Max. Nennspannung: 1000 V
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Kontaktausführung: Buchse
    Anzahl der Steckkontakte: 5
    Gehäusefarbe: grau
    Anzahl der Steckkontaktreihen: 1
    Rastermaß der Kontakte: 7 mm
    Rastermaß der Anschlüsse: 7 mm
    Werkstoff der Kontaktbeschichtung: Silber
    Ausführung des elektrischen Anschlusses: sonstige
    Geeignet für Leiterplattendicke: 0 mm
    Art der Verbindung: Leiterplatte zu Kabel
    Steckverbinderausführung: freier Steckverbinder
    Weitere Details
    Winkel Leiterplatte/Kontakt: 90° (vertikal nach oben)
    Bemessungsstrom In: 28 A
    Bemessungsspannung: 1000 V
    Bemessungsstoßspannung: 6 kV
    Überspannungskategorie: II
    Verschmutzungsgrad: 2
    Werkstoff des Isolierkörpers: sonstige
    Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
    Betriebstemperatur: -25 °C
    Art der Leiterplattenbefestigung: sonstige
    Befestigungsart: sonstige
    Verpackungsart: Schachtel
    Art der Banderolierung: sonstige
