739-103 WAGO KLEMMENL.CC,EINLÖTK. 5MM 3-POL. GRAU

22129142
4492082
70 Stk
4044918859486
CH
85369010
739-103
beantwortete(n) Fragen weitere Varianten
Leiterplattenklemme, 2,5 mm², Rastermaß 5 mm, 3-polig, CAGE CLAMP®, 2,50 mm², grau
Anmerkungen zur LIMMERT-KI

Die WAGO Klemmenleiste 739-103 ist eine hochwertige, graue PCB-Klemme mit 3 Polen und einem Rastermaß von 5 mm. Sie ist mit der innovativen CAGE CLAMP®-Technologie ausgestattet, die eine einfache und sichere Verbindung für verschiedene Leiterquerschnitte ermöglicht. Diese Klemme unterstützt einen maximalen Leiterquerschnitt von 2,5 mm² für feindrähtige Leiter mit Aderendhülsen und ist für Betriebstemperaturen von -60 bis +105 °C ausgelegt. Mit einer Nennspannung von 320 V und einem Nennstrom von 24 A ist sie ideal für eine Vielzahl von Anwendungen in der Automatisierungstechnik. Die robuste Bauweise und die Möglichkeit zur vertikalen Anordnung sorgen für eine platzsparende Installation auf Leiterplatten. Vertrauen Sie auf die Qualität und Zuverlässigkeit von WAGO für Ihre elektrischen Verbindungen.

Produktinfos

Anzahl der Pole: 3
Rastermaß der Anschlüsse: 5 mm
Gehäusefarbe: Grau
Anschlussart Leiterplatte: THT
Anschlussart Leiter: CAGE CLAMP®
Maximaler Leiterquerschnitt feindrähtig mit Aderendhülse: 2.5 mm²
Maximaler Leiterquerschnitt eindrähtig: 2.5 mm²
Maximaler Leiterquerschnitt mehrdrähtig: 2.5 mm²
Maximaler Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.08 mm²
Betriebstemperaturbereich: -60 … +105 °C
Nennspannung: 320 V
Nennstrom: 24 A
Rated surge voltage: 4 kV
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anzahl der elektrischen Anschlüsse: 3
    Anzahl der Etagen: 1|0.25
    Gehäusefarbe: grau
    Rastermaß der Anschlüsse: 5|2.5 mm
    Anschlussart Leiter: Federzuganschluss
    Anschlussart Leiterplatte: Lötanschluss
    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.08|2.5 mm²
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 1.5|0.25 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 0.08|2.5 mm²
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.08|2.5 mm²
    Weitere Details

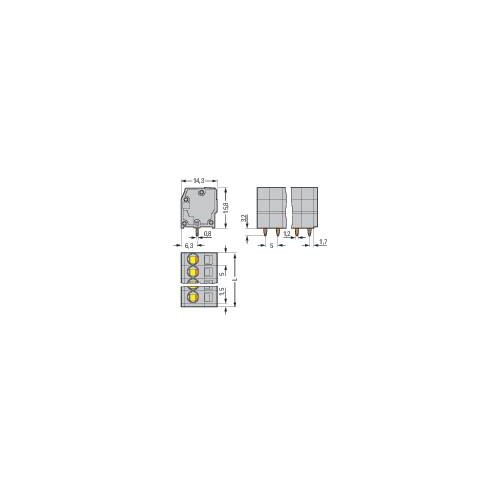

    Höhe: 15.8|0.25 mm
    Schutzart (IP), montiert: -60|105
    Winkel Leiterplatte/Leiteranschluss: 90° (vertikal nach oben)
    Bemessungsstrom In: 24|2.5 A
    Bemessungsspannung: 320 V
    Bemessungsstoßspannung: 4 kV
    Überspannungskategorie: EV006167|2.5
    Verschmutzungsgrad: 2
    Werkstoff der Anschlussoberfläche: EV009526|2.5
    Durchmesser Anschlusspin: EV001251|105 mm
    Länge des Pins: 3.2|0.25 mm
    Werkstoff des Isolierkörpers: EV000403|2.5
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|2.5
    Betriebstemperatur: -60|105 °C
    Art der Leiterplattenbefestigung: Anschlusskontakt
    Befestigungsart: EV000764|2.5
    Art der Banderolierung: EV000494|2.5
