233-204 WAGO GDS-KLEMME M. DR. 4-POL. 2,5MM GRAU

22497405
4488333
100 Stk
4045454049447
CH
85369010
233-204
beantwortete(n) Fragen weitere Varianten

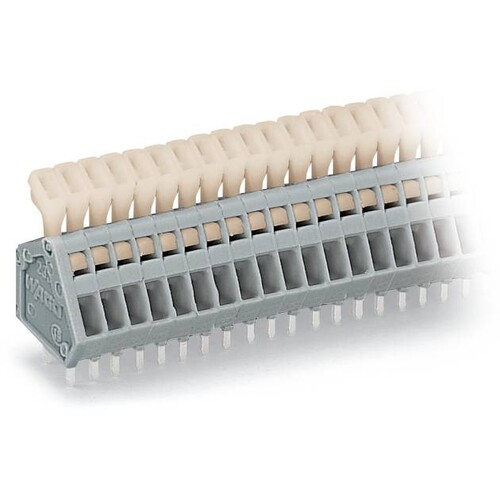

Leiterplattenklemme, Drücker, 0,5 mm², Rastermaß 2,5 mm, 4-polig, CAGE CLAMP®, 0,50 mm², grau
Anmerkungen zur LIMMERT-KI

Die WAGO GDS-Klemme 233-204 ist eine hochwertige 4-polige Leiterplattenklemme mit CAGE CLAMP®-Verbindung, ideal für Anwendungen, die eine einfache und zuverlässige Verdrahtung erfordern. Mit einem Rastermaß von 2,5 mm und einer maximalen Anschlusskapazität von 0,5 mm² für eindrähtige und mehrdrähtige Leiter bietet diese Klemme eine hohe mechanische Stabilität und eine einfache Bedienung dank des druckknopfartigen Betätigungssystems. Die graue Gehäusefarbe und das robuste Polyamid-Material gewährleisten Langlebigkeit und Zuverlässigkeit unter verschiedenen Umgebungsbedingungen. Die Klemme ist für Temperaturen von -60 bis +105 °C ausgelegt und erfüllt die Anforderungen der UL 1059 und IEC/EN 60664-1. Diese Klemme ist eine ausgezeichnete Wahl für moderne PCB-Anwendungen in der Automatisierungstechnik und der Elektrotechnik.

Produktinfos

Anzahl der elektrischen Anschlüsse: 4
Anzahl der Etagen: 1
Gehäusefarbe: grau
Rastermaß der Anschlüsse: 2,5 mm
Anschlussart Leiter: 0,5 mm²
Anschlussart Leiterplatte: 0,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,25 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 0,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5 mm²
Nennspannung: 63 V
Nennstrom: 6 A
Betriebstemperaturbereich: -60 … +105 °C
Material des Gehäuses: Polyamid (PA66)
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anzahl der elektrischen Anschlüsse: 4
    Anzahl der Etagen: 1|0.25
    Gehäusefarbe: grau
    Rastermaß der Anschlüsse: 2.5|0.08 mm
    Anschlussart Leiter: Federzuganschluss
    Anschlussart Leiterplatte: Lötanschluss
    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.5|0.08 mm²
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25|0.25 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 0.5|0.08 mm²
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5|0.08 mm²
    Weitere Details
    Höhe: 15.5|0.25 mm
    Schutzart (IP), montiert: -60|105
    Winkel Leiterplatte/Leiteranschluss: sonstige
    Bemessungsstrom In: 6|0.08 A
    Bemessungsspannung: 160 V
    Bemessungsstoßspannung: 2.5 kV
    Überspannungskategorie: EV006167|0.08
    Verschmutzungsgrad: 2
    Werkstoff der Anschlussoberfläche: EV009526|0.08
    Durchmesser Anschlusspin: EV001251|105 mm
    Länge des Pins: 4|0.25 mm
    Werkstoff des Isolierkörpers: EV000403|0.08
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|0.08
    Betriebstemperatur: -60|105 °C
    Art der Leiterplattenbefestigung: Anschlusskontakt
    Befestigungsart: EV000764|0.08
    Art der Banderolierung: EV000494|0.08
