233-202 WAGO GDS-KLEMME M. DR. 2-POL. 2,5MM GRAU

22497412
4889951
100 Stk
4045454049423
CH
85369010
233-202
beantwortete(n) Fragen weitere Varianten

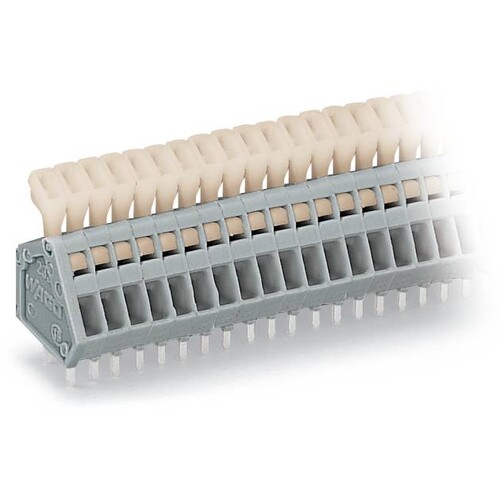

Leiterplattenklemme, Drücker, 0,5 mm², Rastermaß 2,5 mm, 2-polig, CAGE CLAMP®, 0,50 mm², grau
Anmerkungen zur LIMMERT-KI

Die WAGO GDS-Klemme ist eine kompakte und zuverlässige PCB-Leiterplattenklemme mit einem 2-poligen CAGE CLAMP®-Anschluss. Mit einem Pin-Abstand von 2,5 mm und einer Nennspannung von 63 V eignet sich diese Klemme ideal für verschiedene Anwendungen in der Elektronik. Sie unterstützt Leiterquerschnitte von bis zu 0,5 mm² für eindrähtige und feindrähtige Leiter und ist mit einer grauen Polyamid-Isolierung ausgestattet, die für hohe Sicherheit sorgt. Die Klemme ist einfach zu bedienen, dank der Push-Button-Betätigung, und bietet eine hohe mechanische Stabilität durch doppelte Lötstifte. Mit einer Bauhöhe von 19,5 mm und einer Breite von 7,3 mm ist sie platzsparend und passt in viele Anwendungen.

Produktinfos

Anzahl der Pole: 2
Pin-Abstand: 2,5 mm
Nennspannung: 63 V
Nennstrom: 6 A
Anschlussart: CAGE CLAMP®
Geeigneter Leiterquerschnitt (eindrähtig): 0,5 mm²
Geeigneter Leiterquerschnitt (feindrähtig): 0,5 mm²
Geeigneter Leiterquerschnitt (mit Aderendhülse): 0,25 mm²

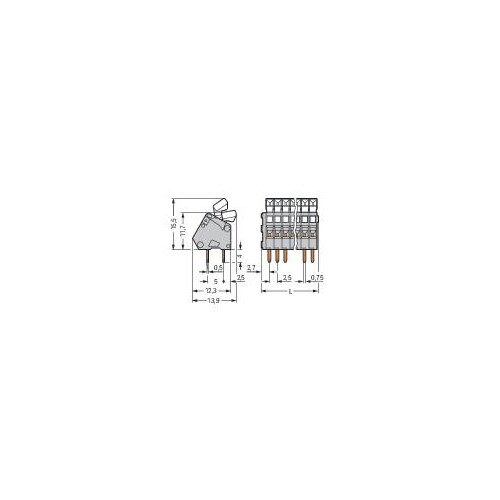

Bauhöhe: 19,5 mm
Breite: 7,3 mm
Tiefe: 13,9 mm
Gehäusefarbe: grau
Material des Isolierstoffes: Polyamid (PA66)
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anzahl der elektrischen Anschlüsse: 2
    Anzahl der Etagen: 1|0.25
    Gehäusefarbe: grau
    Rastermaß der Anschlüsse: 2.5|0.08 mm
    Anschlussart Leiter: Federzuganschluss
    Anschlussart Leiterplatte: Lötanschluss
    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.5|0.08 mm²
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25|0.25 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 0.5|0.08 mm²
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5|0.08 mm²
    Weitere Details
    Höhe: 15.5|0.25 mm
    Schutzart (IP), montiert: -60|105
    Winkel Leiterplatte/Leiteranschluss: sonstige
    Bemessungsstrom In: 6|0.08 A
    Bemessungsspannung: 160 V
    Bemessungsstoßspannung: 2.5 kV
    Überspannungskategorie: EV006167|0.08
    Verschmutzungsgrad: 2
    Werkstoff der Anschlussoberfläche: EV009526|0.08
    Durchmesser Anschlusspin: EV001251|105 mm
    Länge des Pins: 4|0.25 mm
    Werkstoff des Isolierkörpers: EV000403|0.08
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|0.08
    Betriebstemperatur: -60|105 °C
    Art der Leiterplattenbefestigung: Anschlusskontakt
    Befestigungsart: EV000764|0.08
    Art der Banderolierung: EV000494|0.08
