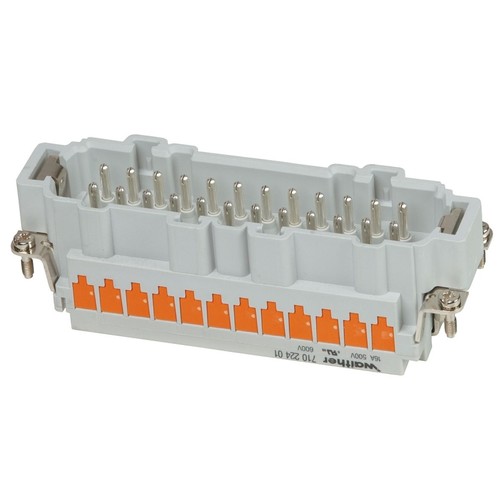

71022401 Walther Stifteinsatz B24 0,5-2,5qmm 20-14AWG Schneid-Kle.Anschl.

20967885
1419182
1 Stk
4015609293872
DE
85366990
71022401
beantwortete(n) Fragen weitere Varianten
WALTHER Stifteinsatz, der Baureihe B24 mit Schneid-Klemm-Technik, Anschlussquerschnitt 0,5-2,5qmm (20-14AWG)
Anmerkungen zur LIMMERT-KI

Der WALTHER Stifteinsatz der Baureihe B24 bietet eine zuverlässige Verbindungstechnik mit Schneid-Klemm-Anschluss für Kabelquerschnitte von 0,5 bis 2,5 mm² (20-14 AWG). Mit einer Polzahl von 24 und einem maximalen Bemessungsstrom von 16 A ist er ideal für anspruchsvolle Anwendungen. Der Einsatz ist aus hochwertigem Thermoplast gefertigt und kann in einem Temperaturbereich von -40 bis 125 °C eingesetzt werden. Die Bemessungsspannung beträgt 500 V, während die Bemessungsstoßspannung 6 kV erreicht. Mit einer Silberbeschichtung der Kontakte und einer Brennbarkeitsklasse von V0 nach UL 94 garantiert der Stifteinsatz höchste Sicherheit und Zuverlässigkeit. Er ist auch für den Einsatz mit Schutzleiter geeignet und bietet eine einfache Installation durch den Schneidklemmanschluss.

Produktinfos

Kontaktausführung: Stift
Form: Rechteckig
Polzahl: 24
Werkstoff des Steckverbindereinsatzes: Thermoplast
Bemessungsstrom In: 16 A
Umgebungstemperatur: -40 bis 125 °C
Bemessungsspannung: 500 V
Bemessungsstoßspannung: 6 kV
Überspannungskategorie: III
Verschmutzungsgrad: 3
Ausführung des elektrischen Anschlusses: Schneidklemmanschluss
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 - 2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,5 - 2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5 - 2,5 mm²
Werkstoff der Kontaktbeschichtung: Silber
Werkstoff des Kontakteinsatzes: Kunststoff
Werkstoff des Kontaktes: sonstige Kupferlegierungen
Brennbarkeitsklasse des Isolierstoffs nach UL 94: V0
Mit Schutzleiter: Ja
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Kontaktausführung: Stift
    Polzahl: 24
    Ausführung des elektrischen Anschlusses: Schneidklemmanschluss
    Bemessungsstrom In: 16 A
    Bemessungsspannung: 500 V
    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 2.5|2.5 mm²
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0|0 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 0|0 mm²
    Anschließbarer Leiterquerschnitt mehrdrähtig: 2.5|2.5 mm²
    Weitere Details
    Kontakteinsatz ohne Kontakte: Nein
    Werkstoff des Steckverbindereinsatzes: Thermoplast
    Bemessungsstoßspannung: 6 kV
    Überspannungskategorie: III
    Verschmutzungsgrad: 3
    Mit Drahtschutz: Ja
    Werkstoff der Kontaktbeschichtung: Silber
    Werkstoff des Kontakteinsatzes: sonstige
    Werkstoff des Kontaktes: sonstige Kupferlegierungen
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|
    Mit Schutzleiter: 1|
    Breite: 111|
    Höhe: 36
    Tiefe: 34.5
    Betriebstemperatur: -40|125
