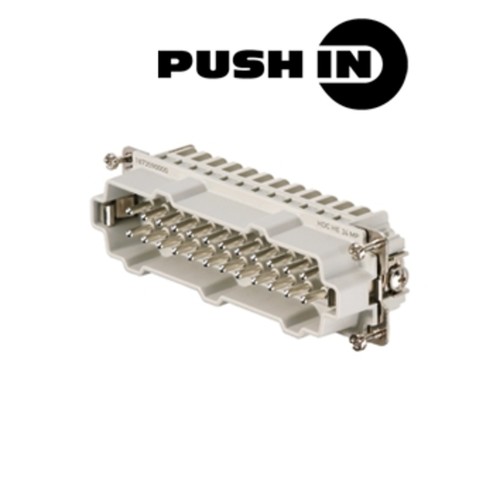

1873590000 WEIDMÜLLER HDC HE 24 MP Kontakteinsatz für Industri

21570571
8157119
1 Stk
4032248458202
04032248458202
CN
85366990
Einsatz für Industriesteckverbinder, bestehend aus Kontaktelement und Isolierkörper.
Anmerkungen zur LIMMERT-KI

Der Weidmüller HDC HE 24 MP Kontakteinsatz ist eine hochentwickelte Lösung für Industriesteckverbinder, die eine zuverlässige Verbindung und einfache Handhabung bietet. Mit einer Baugröße von 8 und einer Polzahl von 24 ist dieser Kontakteinsatz für eine Bemessungsstrom von 16 A und eine Bemessungsspannung von 500 V (600 V AC/DC nach UL/CSA) ausgelegt. Die Push-In Anschlusstechnologie ermöglicht eine schnelle und werkzeuglose Verbindung von Leitern mit einer Abisolierlänge von 10 mm. Die Grenztemperatur reicht von -40 °C bis 125 °C, was den Einsatz in anspruchsvollen Umgebungen ermöglicht. Mit einem Nettogewicht von 106 g und kompakten Abmessungen von 111 mm Länge, 34 mm Breite und 34,3 mm Höhe ist dieser Kontakteinsatz ideal für verschiedene industrielle Anwendungen. Der Einsatz erfüllt hohe Anforderungen an Sicherheit und Zuverlässigkeit, unterstützt durch eine Brennbarkeitsklasse von UL 94 V-0 und einen Durchgangswiderstand von ≤ 2 mΩ.

Produktinfos

Typ: HDC HE 24 MP
Baugröße: 8
Polzahl: 24
Bemessungsstrom: 16 A
Bemessungsspannung (DIN EN 61984): 500 V
Bemessungsspannung nach UL/CSA: 600 V AC/DC
Bemessungsstoßspannung (DIN EN 61984): 6 kV
Grenztemperatur: -40 °C ... 125 °C
Länge: 111 mm
Breite: 34 mm
Höhe: 34,3 mm
Nettogewicht: 106 g
Durchgangswiderstand: ≤ 2 mΩ
Isolationswiderstand: 10^10 Ω
Isolierstoff: PC glasfaserverstärkt
Verschmutzungsgrad: 3
Anschlussart: PUSH IN
Abisolierlänge: 10 mm
Anzugsdrehmoment max. PE-Anschluss: 1,5 Nm
Anzugsdrehmoment min. PE-Anschluss: 1,2 Nm
Befestigungsschraube: M 4
Leiteranschlussquerschnitt max.: 4 mm²
Leiteranschlussquerschnitt min.: 0,5 mm²
