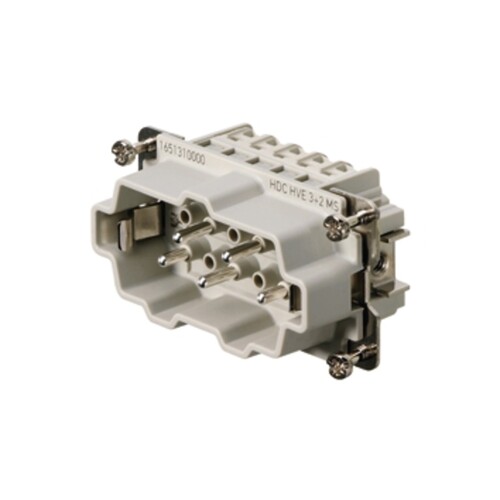

1651310000 Weidmüller HDC HVE 3+2 MS

26567003
8156217
1 Stk
4008190299910
04008190299910
CN
85366990
Einsatz für Industriesteckverbinder, bestehend aus Kontaktelement und Isolierkörper.
Anmerkungen zur LIMMERT-KI

Der Weidmüller HDC HVE 3+2 MS ist ein hochvoltage Steckverbinder, der sich durch seine robuste Bauweise und hohe Zuverlässigkeit auszeichnet. Mit einer Nennspannung von 830 V und einem Nennstrom von 24 A ist dieser Steckverbinder ideal für industrielle Anwendungen geeignet. Die Schraubanschlüsse ermöglichen eine einfache und sichere Verbindung, während die kompakten Abmessungen von 64 mm Tiefe, 35,7 mm Höhe und 34 mm Breite eine flexible Integration in verschiedene Systeme gewährleisten. Der HDC HVE 3+2 MS bietet eine Betriebstemperatur von -40 °C bis 125 °C und ist aus halogenfreiem, glasfaserverstärktem Material gefertigt, was ihn besonders langlebig macht. Zudem erfüllt er die Anforderungen der REACH-Verordnung und ist flammwidrig gemäß UL 94 V-0.

Produktinfos

Anzahl der Pole: 5
Bemessungsstrom: 24 A
Bemessungsspannung: 830 V
Nominalspannung nach UL/CSA: 600 V AC/DC
Anschlussart: Schraubanschluss
Tiefe: 64 mm
Höhe: 35.7 mm
Breite: 34 mm
Gewicht: 54 g
Betriebstemperatur: -40 °C ... 125 °C
Isoliermaterial: PC glasfaserverstärkt
Max. Drehmoment Hauptkontakt: 0.55 Nm
Min. Drehmoment Hauptkontakt: 0.5 Nm
Anzahl der Leistungskontakte: 3
Anzahl der Signalkontakte: 2
Oberflächenbehandlung: Silber passiviert
Umweltbedingungen: REACH konform
Flammwidrigkeitsklasse: UL 94 V-0
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Kontaktausführung: Stift
    Polzahl: 5
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Bemessungsstrom In: 20 A
    Bemessungsspannung: 830 V
    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 4|0.5 mm²
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 4|0.5 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 4|0.5 mm²
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5|2.5 mm²
    Weitere Details
    Kontakteinsatz ohne Kontakte: Nein
    Werkstoff des Steckverbindereinsatzes: Thermoplast
    Bemessungsstoßspannung: 8 kV
    Verschmutzungsgrad: 3
    Mit Drahtschutz: Ja
    Werkstoff der Kontaktbeschichtung: Silber
    Werkstoff des Kontakteinsatzes: Thermoplast
    Werkstoff des Kontaktes: sonstige Kupferlegierungen
    Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
    Mit Schutzleiter: Ja
    Breite: 34
    Höhe: 35.7
    Tiefe: 64
    Betriebstemperatur: -40|125
