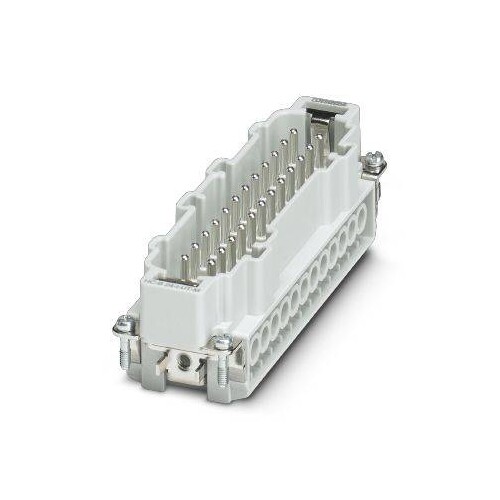

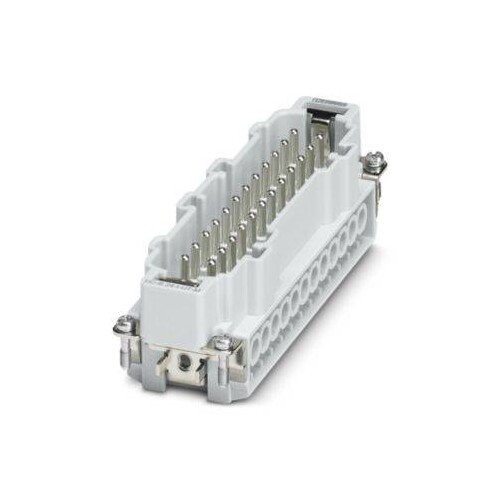

1648296 Phoenix HC B 24 I UT M Kontakteinsatz

23920086
5275772
1 Stk
4046356092425
CN
85366990
Kontakteinsatz, Polzahl: 24+PE, Baugröße: B24, Anzahl der Anschlüsse je Pol: 1, Stift, Schraubanschluss, 500 V, 16 A, 0,5 mm² ... 2,5 mm², Anwendung: Leistung
Anmerkungen zur LIMMERT-KI

Der Kontakteinsatz HC-B 24-I-UT-M von Phoenix Contact ist ein hochwertiger männlicher Steckverbinder mit 24 Positionen und einer PE-Verbindung. Er ist für die Verwendung in HEAVYCON ADVANCE und HEAVYCON Gehäusen der B24-Baugröße konzipiert. Mit einem Schraubanschluss und einem Anzugsmoment von 0,5 bis 0,8 Nm bietet dieser Kontakteinsatz eine zuverlässige Verbindung. Er unterstützt Leiterquerschnitte von 0,5 mm² bis 2,5 mm² und ist für Temperaturen von -40 °C bis 125 °C geeignet. Der Kontakteinsatz hat eine Nennspannung von 500 V und einen Nennstrom von 16 A, wodurch er ideal für leistungsstarke Anwendungen ist. Die robuste Konstruktion und die Verwendung von hochwertigen Materialien gewährleisten eine lange Lebensdauer und hohe Zuverlässigkeit.

Produktinfos

Anschlussmethode: Schraubanschluss
Anzugsmoment: 0,5 Nm ... 0,8 Nm
Verschmutzungsgrad: 3
Überspannungskategorie: III
Anzahl der Positionen: 24+PE
Einsteck-/Entnahmecycles: ≥ 500
Baugröße: B24
Anschluss gemäß Norm: IEC / EN
Leiterquerschnitt: 0,5 mm² ... 2,5 mm²
Abisolierlänge des einzelnen Drahtes: 8 mm
Betriebstemperatur: -40 °C ... 125 °C
Nennspannung (III/3): 500 V
Nennstrom: 16 A
Kontaktmaterial: Kupferlegierung
Kontaktoberflächenmaterial: Ag
Trägermaterial: PA
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Kontaktausführung: Stift
    Polzahl: 24
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Bemessungsstrom In: 16 A
    Bemessungsspannung: 500 V
    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.5|2.5 mm²
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5|2.5 mm²
    Weitere Details
    Kontakteinsatz ohne Kontakte: Nein
    Durchmesser Steckkontakt: 2.5 mm
    Werkstoff des Steckverbindereinsatzes: Thermoplast
    Umgebungstemperatur: 125|125 °C
    Bemessungsstoßspannung: 6 kV
    Überspannungskategorie: III
    Verschmutzungsgrad: 3
    Mit Drahtschutz: Nein
    Werkstoff der Kontaktbeschichtung: sonstige
    Werkstoff des Kontakteinsatzes: Thermoplast
    Werkstoff des Kontaktes: sonstige Kupferlegierungen
    Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
    Mit Schutzleiter: Ja
    Breite: 34
    Höhe: 32
    Tiefe: 111
    Betriebstemperatur: -40|125
