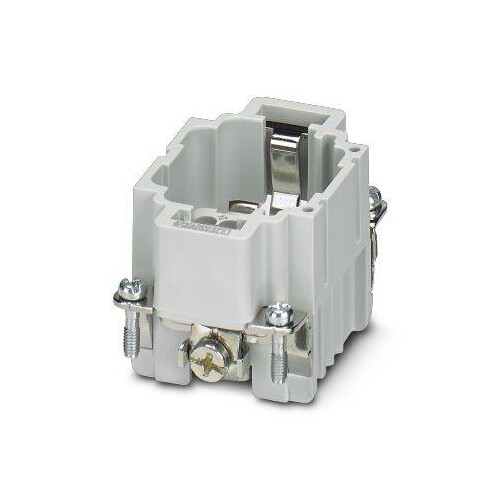

1584033 Phönix HC-DD24-I-CT-M HEAVYCON Stifteinsatz DD24 24P Crimpanschluss

20203029
5275672
1 Stk
4046356133340
CN
85389099
Kontakteinsatz, Polzahl: 24+PE, Baugröße: B6, Anzahl der Anschlüsse je Pol: 1, Stift, Crimpanschluss, 250 V, 10 A, 0,14 mm² ... 2,5 mm², Anwendung: Signal
Anmerkungen zur LIMMERT-KI

Der HEAVYCON Stifteinsatz HC-DD24-I-CT-M von Phoenix Contact ist eine hochleistungsfähige Kontaktlösung mit 24 Positionen plus PE für Crimpanschlüsse. Mit einer Nennspannung von 250 V und einem Nennstrom von 10 A eignet sich dieser Einsatz ideal für anspruchsvolle Anwendungen in der industriellen Automatisierung. Der Temperaturbereich von -40 °C bis 125 °C gewährleistet eine zuverlässige Leistung unter extremen Bedingungen. Die Verwendung hochwertiger Materialien, wie Kupferlegierungen mit Silber- oder Goldoberflächen, sorgt für eine hervorragende Leitfähigkeit und Langlebigkeit. Dieser Kontakt ist für mindestens 500 Einfüge- und Entnahmezyklen ausgelegt und erfüllt die Anforderungen der Normen DIN VDE und IEC. Der HC-DD24-I-CT-M ist die perfekte Wahl für robuste und zuverlässige elektrische Verbindungen in verschiedenen Anwendungen.

Produktinfos

Anschlussart: Crimpanschluss
Anzahl der Positionen: 24+PE
Baugröße: B6
Nennspannung: 250 V
Nennstrom: 10 A
Umgebungstemperatur (Betrieb): -40 °C ... 125 °C
Material des Kontaktes: Kupferlegierung
Oberfläche des Kontaktes: Ag (alternativ Au)
Material des Kontaktträgers: PA
Verschmutzungsgrad: 3
Stoßspannungs-Kategorie: III
Abisolierlänge des einzelnen Drahtes: 8 mm (6 mm bei 2,5 mm²)
Einfüge-/Entnahmezyklen: ≥ 500
Leiterquerschnitt: 0,14 mm² ... 2,5 mm²
Zulassungen: CSA, UL, cUL, cULus
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Kontaktausführung: Stift
    Polzahl: 24
    Ausführung des elektrischen Anschlusses: Crimpanschluss
    Bemessungsstrom In: 10 A
    Bemessungsspannung: 250 V
    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.14|2.5 mm²
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.14|2.5 mm²
    Weitere Details
    Kontakteinsatz ohne Kontakte: Ja
    Durchmesser Steckkontakt: 1.6 mm
    Werkstoff des Steckverbindereinsatzes: Thermoplast
    Umgebungstemperatur: 125|125 °C
    Bemessungsstoßspannung: 4 kV
    Überspannungskategorie: III
    Verschmutzungsgrad: 3
    Mit Drahtschutz: Nein
    Werkstoff der Kontaktbeschichtung: sonstige
    Werkstoff des Kontakteinsatzes: Thermoplast
    Werkstoff des Kontaktes: sonstige Kupferlegierungen
    Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
    Mit Schutzleiter: Ja
    Breite: 34
    Höhe: 32.5
    Tiefe: 50.5
    Betriebstemperatur: -40|125
