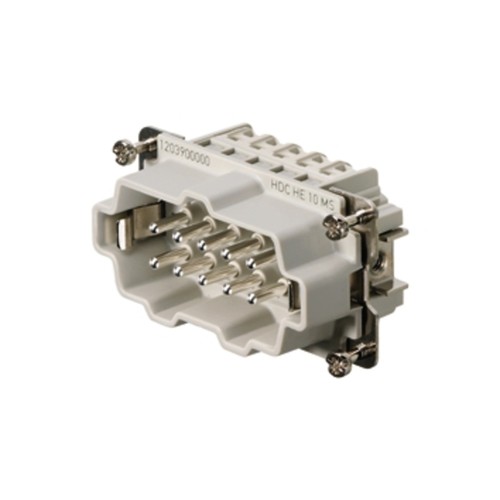

1203900000 Weidmüller Stifteinsatz HDC HE 10 MS

20524749
8128212
1 Stk
4008190169916
04008190169916
CN
85366990
Einsatz für Industriesteckverbinder, bestehend aus Kontaktelement und Isolierkörper.
Anmerkungen zur LIMMERT-KI

Der Weidmüller Stifteinsatz HDC HE 10 MS ist ein hochwertiges Anschlussmodul, das für industrielle Anwendungen konzipiert wurde. Mit einer Polzahl von 10 und einem Bemessungsstrom von 16 A bietet dieser Einsatz eine zuverlässige Verbindung bei einer Bemessungsspannung von 500 V und einer Nennspannung nach UL/CSA von 600 V AC/DC. Die kompakten Abmessungen von 64 mm Länge, 34 mm Breite und 35,7 mm Höhe machen ihn ideal für platzsparende Installationen. Der Einsatz ist mit einer Drahtschutzfeder ausgestattet und bietet eine Grenztemperatur von -40 °C bis 125 °C. Mit einer Brennbarkeitsklasse von V-0 und einem Durchgangswiderstand von ≤ 2 mΩ gewährleistet er hohe Sicherheitsstandards und Zuverlässigkeit. Ideal für den Einsatz in Maschinenbau und Automatisierungstechnik, erfüllt dieser Stifteinsatz alle Anforderungen an moderne industrielle Steckverbindungen.

Produktinfos

Polzahl: 10
Bemessungsstrom: 16 A
Bemessungsspannung: 500 V
Nennspannung nach UL/CSA: 600 V AC/DC
Baugröße: 4
Länge: 64 mm
Breite: 34 mm
Höhe: 35,7 mm
Nettogewicht: 67 g
Grenztemperatur: -40 °C ... 125 °C
Anzugsdrehmoment max. Hauptkontakt: 0,55 Nm
Anzugsdrehmoment min. Hauptkontakt: 0,5 Nm
Brennbarkeitsklasse nach UL: V-0
Durchgangswiderstand: ≤ 2 mΩ
Isolationswiderstand: 10^10 Ω
Isolierstoff: PC glasfaserverstärkt
Leiteranschlussquerschnitt: 2,5 mm²
Anschlussart: Schraubanschluss
Abisolierlänge PE-Anschluss: 10 mm
Klingenmaß Kreuzschlitz: Gr. PH1
