10503100 EPIC STA 20 FS

22534505
5108267
5 Stk
4044773500448
DE
85366990
10503100
beantwortete(n) Fragen weitere Varianten
Steuerungsanlagen, Einschubtechnik, Elektroniklabor, gute Kontaktierung durch die starken Kontakfedern., Die bewährten STA Einsätze mit Federkontakten,
Anmerkungen zur LIMMERT-KI

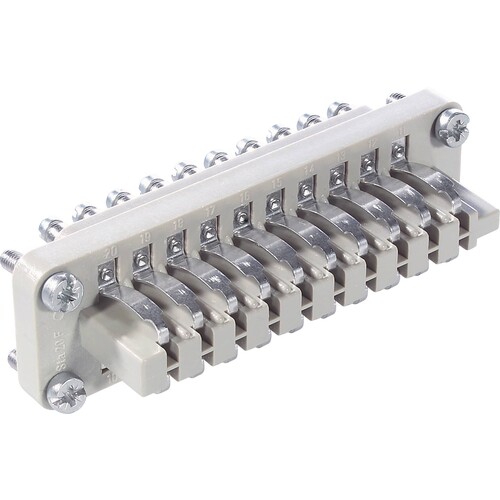

Der EPIC® STA 20 FS Steckverbinder mit Schraubanschluss ist eine bewährte Lösung für anspruchsvolle Anwendungen in Steuerungsanlagen und der Einschubtechnik. Mit 20 Kontakten und einer Bemessungsstromstärke von 7 A ist dieser Kontakt für eine zuverlässige Signalübertragung in rauen Umgebungen konzipiert. Die starken Kontaktfedern gewährleisten eine hervorragende Kontaktierung, während der Temperaturbereich von -40°C bis +80°C eine vielseitige Einsatzmöglichkeit bietet. Der STA 20 FS ist für Leiterquerschnitte von 0,5 bis 1,5 mm² geeignet und bietet eine mechanische Lebensdauer von 100 Zyklen. Hergestellt in Deutschland, erfüllt dieser Kontakt die höchsten Qualitätsstandards und ist ideal für den Einsatz in der Elektroniklabor- und Rack-Technologie.

Produktinfos

Kontaktausführung: Buchse
Polzahl: 20
Ausführung des elektrischen Anschlusses: Schraubanschluss
Bemessungsstrom In: 7 A
Bemessungsspannung: 24 V AC / 60 V DC
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 - 1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,5 - 1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 0,5 - 1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5 - 1,5 mm²
Temperaturbereich: -40°C bis +80°C
Kontaktwiderstand: < 3 mOhm
Zyklus der mechanischen Betätigung: 100
VDE-geprüft: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Kontaktausführung: Buchse
Polzahl: 20
Ausführung des elektrischen Anschlusses: Schraubanschluss
Bemessungsstrom In: 7 A
Bemessungsspannung: 24 V
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.5|1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.5|1.5 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 0.5|1.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5|1.5 mm²
Weitere Details
Kontakteinsatz ohne Kontakte: Nein
Form: rechteckig
Werkstoff des Steckverbindereinsatzes: Thermoplast
Umgebungstemperatur: -40|125 °C
Überspannungskategorie: III
Verschmutzungsgrad: 2
Mit Drahtschutz: Ja
Werkstoff der Kontaktbeschichtung: Zinn
Werkstoff des Kontakteinsatzes: Kunststoff
Werkstoff des Kontaktes: Messing
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Mit Schutzleiter: Ja
Breite: 23
Höhe: 20.5
