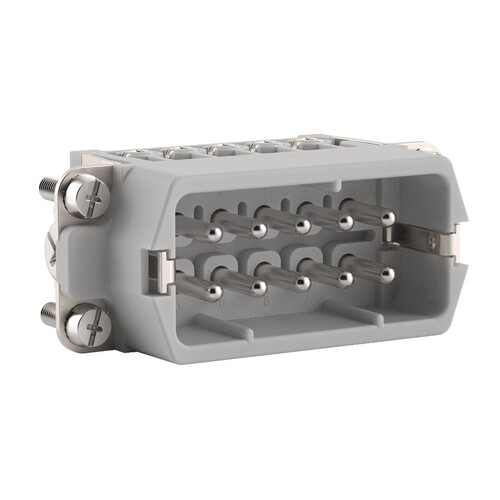

10441000 EPIC H-A 10 BS PH1

22534260
4894035
5 Stk
4044773607130
DE
85366990
10441000
beantwortete(n) Fragen weitere Varianten
Maschinen- und Apparatebau, Steuerungstechnik, Schlanker Steckverbindereinsatz für Standardanwendungen, Servicefreundlicher Schraubanschluss, Universell für Strom und Spannungsübertragung,
Anmerkungen zur LIMMERT-KI

Der EPIC® H-A 10 BS PH1 ist ein vielseitiger Steckverbinder mit einer hohen Spannungsfestigkeit von bis zu 400 V und einem servicefreundlichen Schraubanschluss. Dieser schlanke Buchsenstecker ist ideal für die Strom- und Spannungsübertragung in Maschinen- und Anlagenbau sowie in der Steuerungstechnik. Mit einer maximalen Stromstärke von 16 A und einer Temperaturbeständigkeit von -40 °C bis +120 °C eignet sich der H-A 10 BS PH1 für anspruchsvolle Anwendungen, einschließlich der Bahnindustrie und dem Maschinenbau. Die Kontaktwiderstandswerte von 1,5 - 4 mΩ und die Verwendung von Kupferlegierungen mit hartversilberten Kontakten gewährleisten eine zuverlässige Leistung. Der Steckverbinder ist für Leiterquerschnitte von 0,5 bis 2,5 mm² geeignet und erfüllt alle relevanten Sicherheitsstandards.

Produktinfos

Kontaktausführung: Buchse
Polzahl: 10
Ausführung des elektrischen Anschlusses: Schraubanschluss
Bemessungsstrom In: 16 A
Bemessungsspannung: 400 V
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 - 2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,5 - 2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 0,5 - 2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5 - 2,5 mm²
Temperaturbereich: -40 °C bis +120 °C
Flammwidrigkeit: UL94 V-0
Anzahl der Kontakte: 10 + PE
Kontaktwiderstand: 1,5 - 4 mΩ
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Kontaktausführung: Buchse
Polzahl: 10
Ausführung des elektrischen Anschlusses: Schraubanschluss
Bemessungsstrom In: 16 A
Bemessungsspannung: 250 V
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.5|2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.5|2.5 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 0.5|2.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5|2.5 mm²
Weitere Details
Kontakteinsatz ohne Kontakte: Nein
Form: rechteckig
Durchmesser Steckkontakt: 2,5 mm
Werkstoff des Steckverbindereinsatzes: Thermoplast
Umgebungstemperatur: -40|125 °C
Bemessungsstoßspannung: 4 kV
Überspannungskategorie: III
Verschmutzungsgrad: 3
Mit Drahtschutz: Nein
Werkstoff der Kontaktbeschichtung: Silber
Werkstoff des Kontakteinsatzes: Kunststoff
Werkstoff des Kontaktes: Messing
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Mit Schutzleiter: Ja
Breite: 23
Tiefe: 57
