10171000 EPIC H-BS 6 BS DR

22530543
4893937
5 Stk
4044773054873
DE
85366990
10171000
beantwortete(n) Fragen weitere Varianten
Anlagenbau, Maschinenbau, Antriebstechnik, Bahnanwendungen / Fahrzeugbau, Hohe Belastbarkeit für Stromstärken bis 35A, Schraubanschluss bis 6mm² Leiterquerschnitt, Einsatz für Bahnanwendungen - Brandschutz in Schienenfahrzeugen: Prüfung nach EN 45545-2. Anforderungssatz R22 und R23. Gefahrenniveau HL1, HL2 und HL3.,
Anmerkungen zur LIMMERT-KI

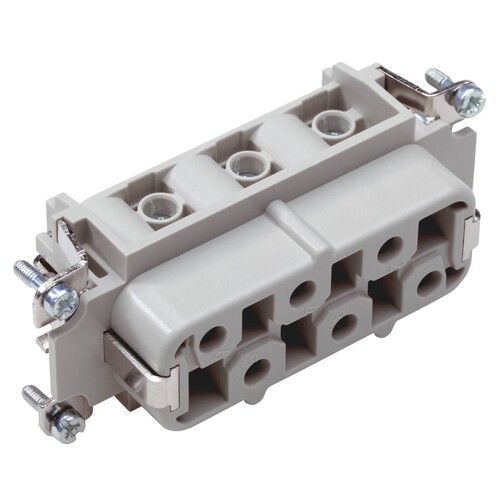

Der EPIC® H-BS 6 BS DR ist ein hochbelastbarer Steckverbinder für industrielle Anwendungen, der für Ströme bis zu 35 A ausgelegt ist. Mit einem Schraubanschluss ermöglicht er eine einfache und sichere Verbindung für Leiterquerschnitte von 0,5 bis 6 mm². Dieser Kontakt ist besonders geeignet für den Einsatz in der Maschinen- und Anlagenbau sowie im Bahnbereich. Er erfüllt die Brandschutzanforderungen gemäß EN 45545-2 und ist für den Einsatz in kontrollierten Umgebungen getestet. Der Temperaturbereich reicht von -40°C bis +100°C, was ihn ideal für anspruchsvolle Anwendungen macht. Mit einer Anzahl von 6 + PE Kontakten und einem Kontaktwiderstand von weniger als 2 mOhm, bietet er eine zuverlässige Leistung und Langlebigkeit.

Produktinfos

Anschlussart: Schraubanschluss
Bemessungsstrom: 35 A
Bemessungsspannung: 500 V
Anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse): 0,5 - 6 mm²
Anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse): 0,5 - 6 mm²
Anschließbarer Leiterquerschnitt (eindrähtig): 0,5 - 6 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig): 0,5 - 6 mm²
Anzahl der Kontakte: 6 + PE
Temperaturbereich: -40°C bis +100°C (kurzzeitig bis +125°C)
Rated impulse voltage: 6 kV
Kontaktwiderstand: < 2 mOhm
VDE-geprüft: Ja
UL-geprüft: Ja
Umweltbedingungen: Verschmutzungsgrad 3
Zyklus der mechanischen Betätigung: 100
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Kontaktausführung: Buchse
    Polzahl: 6
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Bemessungsstrom In: 35 A
    Bemessungsspannung: 500 V
    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.5|6 mm²
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.5|6 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 0.5|6 mm²
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5|6 mm²
    Weitere Details
    Kontakteinsatz ohne Kontakte: Nein
    Durchmesser Steckkontakt: 3,5 mm
    Werkstoff des Steckverbindereinsatzes: Thermoplast
    Umgebungstemperatur: -40|125 °C
    Bemessungsstoßspannung: 6 kV
    Überspannungskategorie: III
    Verschmutzungsgrad: 3
    Mit Drahtschutz: Ja
    Werkstoff der Kontaktbeschichtung: Silber
    Werkstoff des Kontakteinsatzes: Kunststoff
    Werkstoff des Kontaktes: Messing
    Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
    Mit Schutzleiter: Ja
    Breite: 34
    Höhe: 31.5
    Tiefe: 84.5
