10170000 EPIC H-BS 6 SS DR

22530529
4893936
5 Stk
4044773054897
DE
85366990
10170000
beantwortete(n) Fragen weitere Varianten
Anlagenbau, Maschinenbau, Antriebstechnik, Bahnanwendungen / Fahrzeugbau, Hohe Belastbarkeit für Stromstärken bis 35A, Schraubanschluss bis 6mm² Leiterquerschnitt, Einsatz für Bahnanwendungen - Brandschutz in Schienenfahrzeugen: Prüfung nach EN 45545-2. Anforderungssatz R22 und R23. Gefahrenniveau HL1, HL2 und HL3.,
Anmerkungen zur LIMMERT-KI

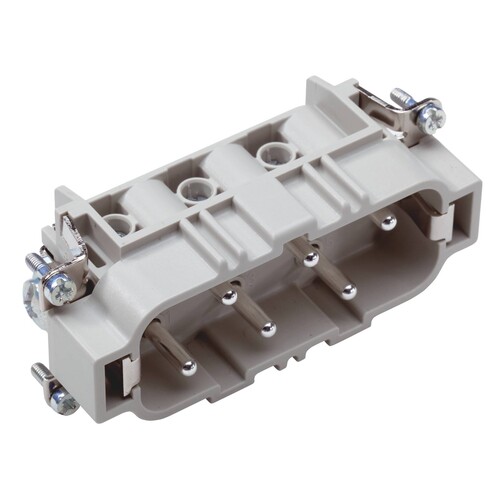

Der EPIC® H-BS 6 SS DR ist ein robuster Steckverbinder, der für hohe Ströme bis zu 35 A ausgelegt ist. Er eignet sich ideal für Anwendungen in der Anlagentechnik, dem Maschinenbau und im Bahnsektor. Mit einer Bemessungs- spannung von 500 V (IEC) und einer ausgezeichneten Temperaturbeständigkeit von -40°C bis +100°C, bietet dieser Steckverbinder eine zuverlässige Verbindung selbst unter extremen Bedingungen. Der Schraubanschluss ermöglicht eine einfache Installation und ist für Leiterquerschnitte von 0,5 bis 6 mm² geeignet. Darüber hinaus erfüllt der H-BS 6 die Anforderungen an den Brandschutz in Schienenfahrzeugen gemäß EN 45545-2, was ihn zu einer sicheren Wahl für den Einsatz in der Fahrzeugkonstruktion macht. Mit einer hohen Kontaktqualität und einem geringen Kontaktwiderstand von weniger als 2 mOhm, ist dieser Steckverbinder die perfekte Lösung für anspruchsvolle Anwendungen.

Produktinfos

Anschlussart: Schraubanschluss
Bemessungsstrom: 35 A
Bemessungsspannung (IEC): 500 V
Bemessungsspannung (UL): 600 V
Bemessungsspannung (CSA): 600 V
Bemessungsspannung (Leiter-Leiter): 690 V
Bemessungsimpuls-Spannung: 6 kV
Verschmutzungsgrad: 3
Kontaktwiderstand: < 2 mOhm
Anzahl der Kontakte: 6 + PE
Leiterquerschnitt (Schraubanschluss): 0,5 - 6 mm²
Abisolierlänge: 8 mm
Zyklen der mechanischen Betätigung: 100
Temperaturbereich: -40°C bis +100°C (kurzfristig bis +125°C)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Kontaktausführung: Stift
Polzahl: 6
Ausführung des elektrischen Anschlusses: Schraubanschluss
Bemessungsstrom In: 35 A
Bemessungsspannung: 500 V
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.5|6 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.5|6 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 0.5|6 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5|6 mm²
Weitere Details
Kontakteinsatz ohne Kontakte: Nein
Durchmesser Steckkontakt: 3,5 mm
Werkstoff des Steckverbindereinsatzes: Thermoplast
Umgebungstemperatur: -40|125 °C
Bemessungsstoßspannung: 6 kV
Überspannungskategorie: III
Verschmutzungsgrad: 3
Mit Drahtschutz: Ja
Werkstoff der Kontaktbeschichtung: Silber
Werkstoff des Kontakteinsatzes: Kunststoff
Werkstoff des Kontaktes: Messing
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Mit Schutzleiter: Ja
Breite: 34
Höhe: 31.5
Tiefe: 84.5
