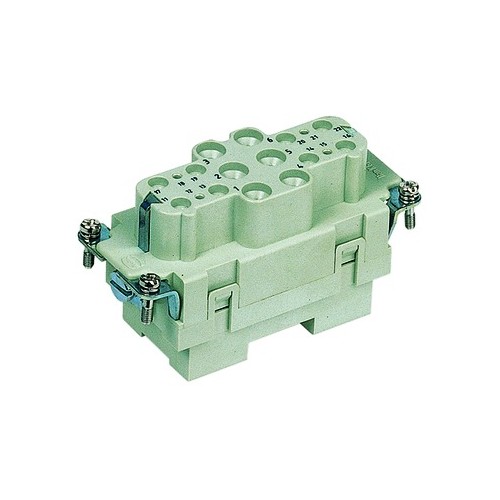

09380182701 Harting Buchseneinsatz für Kabel zu S12

20042582
5915209
1 Stk
DE
85366990
09 38 018 2701
beantwortete(n) Fragen weitere Varianten
BUCHSENEINSATZ
Anmerkungen zur LIMMERT-KI

Der Harting Buchseneinsatz für Kabel zu S12 ist eine hochqualitative Lösung für industrielle Anwendungen. Mit einem axialen Schraubanschluss und einem weiblichen Geschlecht bietet dieser Einsatz eine zuverlässige Verbindung für bis zu 6 Kontakte und 12 zusätzliche Signalkontakte. Der Einsatz unterstützt einen Leiterquerschnitt von 2,5 bis 8 mm² und ist für Nennströme bis zu 40 A sowie Nennspannungen bis zu 690 V ausgelegt. Das Gehäuse ist aus robustem Polycarbonat gefertigt und in der Farbe RAL 7032 (Kieselgrau) erhältlich. Der Buchseneinsatz ist für Betriebstemperaturen von -40 bis +125 °C geeignet und erfüllt die Anforderungen der RoHS-Richtlinien. Mit einer Isolationswiderstand von über 10^10 Ω und einer hohen Kontaktqualität ist dieser Einsatz ideal für anspruchsvolle Anwendungen in der Automatisierungstechnik und im Maschinenbau.

Produktinfos

Anschlussart: Axialschraubanschluss
Geschlecht: Weiblich
Größe: 16 B
Anzahl der Kontakte: 6
Zusätzliche Kontakte: 12
PE Kontakt: Ja
Leiterquerschnitt: 2,5 ... 8 mm²
Signalleiterquerschnitt: 0,2 ... 2,5 mm²
Außendurchmesser des Leiters: ≤6,1 mm
Nennstrom: 40 A
Nennspannung: 690 V
Nennstoßspannung: 8 kV
Verschmutzungsgrad: 3
Nennstrom (Signal): 10 A
Nennspannung Leiter-Erde (Signal): 230 V
Nennspannung Leiter-Leiter (Signal): 400 V
Isolationswiderstand: >10^10 Ω
Kontaktwiderstand: ≤0,5 mΩ
Kontaktwiderstand (Signalbereich): ≤3 mΩ
Betriebstemperatur: -40 ... +125 °C
Material (Einsatz): Polycarbonat (PC)
Farbe (Einsatz): RAL 7032 (Kieselgrau)
Material (Kontakt): Kupferlegierung
Oberfläche (Kontakt): Silberbeschichtet
Flammwidrigkeitsklasse nach UL: V-0
RoHS konform: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Kontaktausführung: Buchse
Polzahl: 18
Ausführung des elektrischen Anschlusses: Axialschraubanschluss
Bemessungsstrom In: 40 A
Bemessungsspannung: 600 V
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 2.5 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 2.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 2.5 mm²
Geeignet für Reiheneinbau: Nein
Mit Gehäuse: Nein
Weitere Details
Kontakteinsatz ohne Kontakte: Nein
Form: rechteckig
Durchmesser Steckkontakt: 3.6 mm
Werkstoff des Steckverbindereinsatzes: Thermoplast
Umgebungstemperatur: -40 °C
Bemessungsstoßspannung: 8 kV
Überspannungskategorie: III
Verschmutzungsgrad: 3
Mit Drahtschutz: Nein
Werkstoff der Kontaktbeschichtung: Silber
Werkstoff des Kontakteinsatzes: Kunststoff
Werkstoff des Kontaktes: sonstige Kupferlegierungen
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Mit Schutzleiter: Ja
