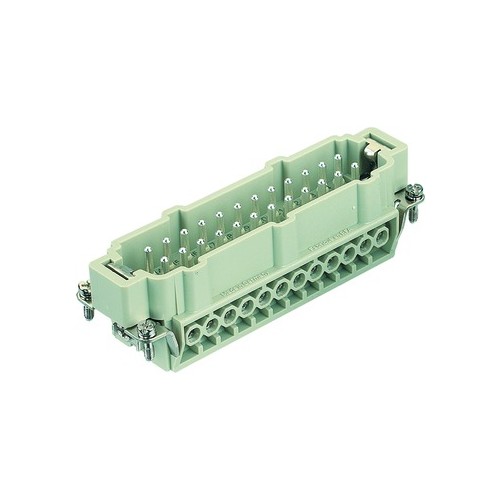

09330242601 Harting CDU PLUG CONNECTOR Male 2 Han 24E-sti-s

20012160
4939631
1 Stk
2000200121602
DE
85366990
09 33 024 2601
beantwortete(n) Fragen weitere Varianten
HAN E STIFTEINSATZ SCHRAUB
Anmerkungen zur LIMMERT-KI

Der Harting CDU PLUG CONNECTOR Männlich 2 Han 24E-sti-s ist ein hochwertiger Stecker mit 24 Kontakten, der für eine zuverlässige Verbindung in industriellen Anwendungen konzipiert ist. Mit einem Schraubanschluss und einem Leiterquerschnitt von 0,75 bis 2,5 mm² bietet dieser Stecker eine hohe Flexibilität und Benutzerfreundlichkeit. Er ist für eine Bemessungsstrom von 16 A und eine Bemessungsspannung von 500 V ausgelegt, was ihn ideal für anspruchsvolle Umgebungen macht. Der Einsatz aus Polycarbonat in der Farbe RAL 7032 sorgt für Langlebigkeit und Beständigkeit unter extremen Bedingungen. Zudem bietet der Stecker eine hohe Isolationsbeständigkeit von über 10^10 Ω und eine Kontaktwiderstand von maximal 1 mΩ. Mit einer Betriebstemperatur von -40 bis +125 °C und einer Lebensdauer von mindestens 500 Steckzyklen ist dieser Stecker eine zuverlässige Wahl für Ihre Anwendungen.

Produktinfos

Anschlussart: Schraubanschluss
Geschlecht: Männlich
Größe: 24 B
Mit Drahtschutz: Ja
Anzahl der Kontakte: 24
PE Kontakt: Ja
Leiterquerschnitt: 0,75 ... 2,5 mm²
Bemessungsstrom: 16 A
Bemessungsspannung: 500 V
Bemessungsstoßspannung: 6 kV
Verschmutzungsgrad: 3
Isolationswiderstand: >10^10 Ω
Kontaktwiderstand: ≤1 mΩ
Abisolierlänge: 7,5 mm
Drehmoment: 0,5 Nm
Betriebstemperatur: -40 ... +125 °C
Steckzyklen: ≥500
Material (Einsatz): Polycarbonat (PC)
Farbe (Einsatz): RAL 7032 (Kieselgrau)
Material (kontakte): Kupferlegierung
Oberfläche (kontakte): Silberbeschichtet
Flammwidrigkeitsklasse: UL 94 V-0
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Kontaktausführung: Stift
Polzahl: 24
Ausführung des elektrischen Anschlusses: Schraubanschluss
Bemessungsstrom In: 16 A
Bemessungsspannung: 500 V
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 0 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0 mm²
Geeignet für Reiheneinbau: Nein
Mit Gehäuse: Nein
Weitere Details
Kontakteinsatz ohne Kontakte: Nein
Form: rechteckig
Durchmesser Steckkontakt: 2.5 mm
Werkstoff des Steckverbindereinsatzes: Thermoplast
Umgebungstemperatur: -40 °C
Bemessungsstoßspannung: 6 kV
Überspannungskategorie: III
Verschmutzungsgrad: 3
Mit Drahtschutz: Ja
Werkstoff der Kontaktbeschichtung: Silber
Werkstoff des Kontakteinsatzes: Kunststoff
Werkstoff des Kontaktes: Messing
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Mit Schutzleiter: Ja
