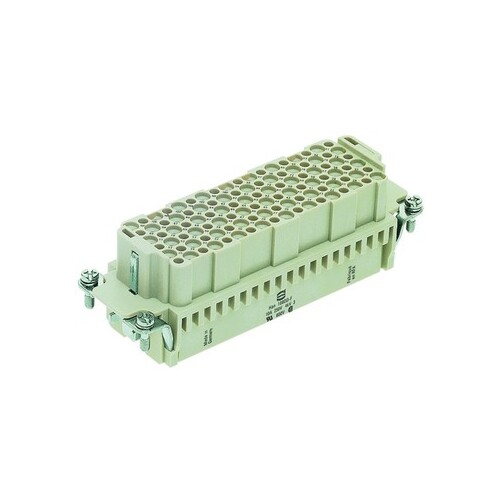

09161083101 Harting Buchseneinsatz Han 108 DD-BU-C

24998064
5915035
1 Stk
RO
85389099
09 16 108 3101
beantwortete(n) Fragen weitere Varianten
BUCHSENEINSATZ
Anmerkungen zur LIMMERT-KI

Der Harting Buchseneinsatz Han 108 DD-BU-C ist ein hochwertiger Crimpanschluss mit 108 Kontakten, der sich ideal für industrielle Anwendungen eignet. Mit einer Baugröße von 24 B und einem Bemessungsstrom von 10 A bietet dieser Einsatz eine zuverlässige Verbindung bei einer Bemessungsspannung von bis zu 600 V. Der Leiterquerschnitt reicht von 0,14 mm² bis 2,5 mm², was eine flexible Anpassung an verschiedene Kabeltypen ermöglicht. Der Einsatz ist für Temperaturen von -40 bis +125 °C geeignet und kann mindestens 500 Steckzyklen überstehen. Zudem ist er für den Reiheneinbau geeignet und bietet eine hohe Isolationsbeständigkeit von über 10^10 Ω. Dieser Buchseneinsatz ist die perfekte Wahl für anspruchsvolle Anwendungen in der Industrie.

Produktinfos

Anschlussart: Crimpanschluss
Geschlecht: Buchse
Baugröße: 24 B
Kontaktanzahl: 108
PE-Kontakt: Ja
Leiterquerschnitt (feindrähtig ohne Aderendhülse): 0,14 mm²
Leiterquerschnitt (feindrähtig mit Aderendhülse): 0 mm²
Leiterquerschnitt (eindrähtig): 0 mm²
Leiterquerschnitt (mehrdrähtig): 2,5 mm²
Bemessungsstrom: 10 A
Bemessungsspannung: 600 V
Isolationswiderstand: >10^10 Ω
Grenztemperatur: -40 ... +125 °C
Steckzyklen: ≥500
Geeignet für Reiheneinbau: Ja
Mit Gehäuse: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Kontaktausführung: Buchse
Polzahl: 108
Ausführung des elektrischen Anschlusses: Crimpanschluss
Bemessungsstrom In: 10 A
Bemessungsspannung: 600 V
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.14 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 0 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 2.5 mm²
Geeignet für Reiheneinbau: Ja
Mit Gehäuse: Nein
Weitere Details
Kontakteinsatz ohne Kontakte: Ja
Form: rechteckig
Durchmesser Steckkontakt: 1.6 mm
Werkstoff des Steckverbindereinsatzes: Thermoplast
Umgebungstemperatur: -40 °C
Bemessungsstoßspannung: 4 kV
Überspannungskategorie: III
Verschmutzungsgrad: 3
Mit Drahtschutz: Nein
Werkstoff der Kontaktbeschichtung: sonstige
Werkstoff des Kontakteinsatzes: Kunststoff
Werkstoff des Kontaktes: sonstige Kupferlegierungen
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Mit Schutzleiter: Ja
