6FE1242-6TM10-0BB1 Siemens SIMATIC ET 200SP TM ECC 2xPWM ST Ladecontroller zu

28487487
2192252
1 Stk
4047618085001
DE
85389091
6FE1242-6TM10-0BB1
beantwortete(n) Fragen weitere Varianten

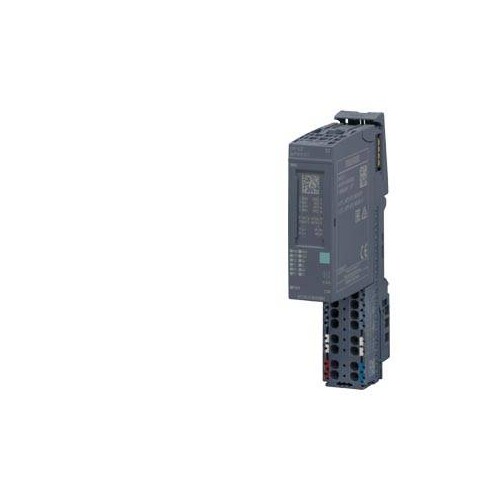

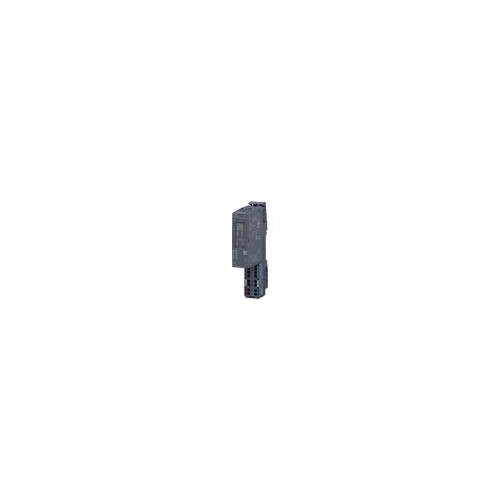

SIMATIC ET 200SP TM ECC 2xPWM ST Ladecontroller zum konduktiven Laden von Elektro- fahrzeugen gemäß IEC61851 mit 2 Ladeabgängen -30°C...60°C 2x Control Pilot 2x Plug Present 2x DQ Schaltkontakt für Lastschütz als Open Collector, 2x DI für Rückmeldung Lastschütz oder Steckerverriegelung, 2x ACT für Steckerverriegelung passend für BU Typ BU20-P12+A0+4B und BU20-P12+A4+0B Mit SIMATIC ET 200SP bietet Siemens Ihnen ein multifunktionales und dezentrales Peripheriesystem, das aufgrund seiner platzsparenden Bauweise ganz einfach in Betrieb genommen werden kann. Es ist für die Schutzart IP20 zugelassen und für den Einbau in einem kompakten Schaltkasten konzipiert. ¿¿¿Das System gewährleistet Ihnen maximale Flexibilität, da Sie die Module aufgrund des Multi Hot Swapping jederzeit schnell und einfach tauschen können.¿¿ Darüber hinaus bietet Ihnen das SIMATIC ET 200SP ein breites Spektrum an unterschiedlichen sowie schnellen Kommunikationswegen. ¿¿¿Aufgrund der Integration des MultiFeldbus Interfacemoduls IM155-6MF sind Sie jederzeit flexibel und können das für Ihre Applikation optimale Protokoll verwenden, da durch diese Funktion mehrere Ethernet Protokolle unterstützt werden.¿¿ ¿Montage und Service werden durch ein einheitliches Kennzeichnungssystem, das auf Referenzkennzeichnungsschildern und Anschlussbelegungen mit Farbkodierung basiert, vereinfacht. ¿Siemens garantiert Ihnen durch die Einbindung der innovativen und zugleich langlebigen Automatisierungsprodukte Zukunftssicherheit, denn als Branchenexperten setzen sie heute schon auf die Technologien von Morgen und definieren somit die Marktstandards neu. Durchgängige Datenverfügbarkeit, flexible Anwendungsfälle sowie vielseitige Integrationsmöglichkeiten sorgen für die optimale Performance der ET 200 Produkte. Realisierung von AC Ladeinfrastrukturlösungen nach Kommunikationsstandard Pulsweitenmodulation.
Anmerkungen zur LIMMERT-KI

Der Siemens SIMATIC ET 200SP TM ECC 2xPWM ST Ladecontroller ist ein hochentwickeltes Modul für das konduktive Laden von Elektrofahrzeugen gemäß IEC 61851. Mit zwei Ladeabgängen und einer Versorgungsspannung von 24 V DC bietet es eine zuverlässige Lösung für Ladeinfrastrukturen. Der Controller ist für den Betrieb in einem Temperaturbereich von -30 °C bis 60 °C geeignet und kann auf Hutschienen montiert werden. Mit einer kompakten Bauform von 20 mm Breite, 73 mm Höhe und 58 mm Tiefe ist er ideal für den Einsatz in engen Schaltkästen. Der Ladecontroller unterstützt eine maximale Leistung von 20 W und ist mit einem Verpolschutz ausgestattet, um Schäden zu vermeiden. Er ist auch mit einer Kommunikationsschnittstelle ausgestattet, die eine einfache Integration in bestehende Systeme ermöglicht. Der SIMATIC ET 200SP gewährleistet durch seine hohe Flexibilität und Zuverlässigkeit eine optimale Leistung in der Elektromobilität.

Produktinfos

Produkttyp-Bezeichnung: ECC 2x PWM ST
HW-Funktionsstand: 1
Firmware-Version: V1.04
Versorgungsspannung: 24 V DC
Zulässiger Bereich, untere Grenze (DC): 19,2 V
Zulässiger Bereich, obere Grenze (DC): 28,8 V
Verpolschutz: Ja
Stromaufnahme, typ.: 40 mA
Stromaufnahme, max.: 90 mA
Anzahl der Kanäle: 2
Anzahl der Eingänge: 2
Eingangsspannung, max.: 30 V
Anzahl der Ausgänge: 2
Schaltvermögen der Ausgänge (max.): 1,3 A
Ausgangsspannung, Nennwert (DC): 24 V
Isolation geprüft mit: DC 707 V
Schutzart: IP20
Umgebungstemperatur im Betrieb, min.: -30 °C
Umgebungstemperatur im Betrieb, max.: 60 °C
Befestigungsart: Hutschiene
Einbaulage: waagrecht
Breite: 20 mm
Höhe: 73 mm
Tiefe: 58 mm
Gewicht, ca.: 32 g
Ladestrom: 1 A
Energieverbrauch: 20 W
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Ladestrom: 1 A
Energieverbrauch: 20 W
Notentriegelung bei Stromausfall: 24
Mit Kommunikationsschnittstelle: Ja
Breite: 20 mm
Höhe: 73 mm
Tiefe: 58 mm
Weitere Details
Nennspannung: 24 V
