1622459 Phoenix EV-CC-AC1-M3-CC-SER-HS

24095142
2122491
1 Stk
4055626040615
DE
85371098

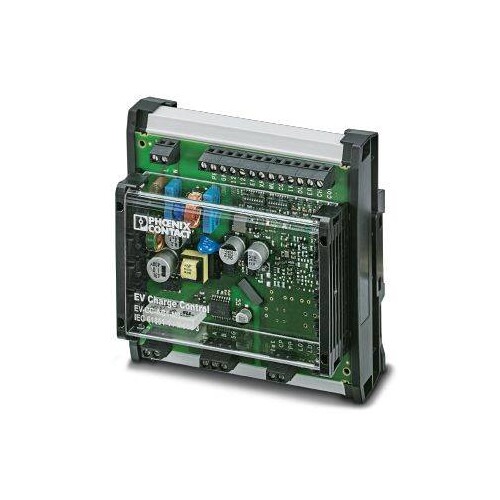

Die Ladesteuerung EV-CC-AC1-M3-CBC-SER-HS mit Gehäuse zur Tragschienenmontage dient zum Laden von Elektrofahrzeugen am 3-Phasen-Wechselstromnetz nach IEC 61851-1, Mode 3. Optimiert für Ladestationen mit fest montiertem Fahrzeug-Ladestecker. Alle Ladefunktionen und umfangreiche Konfigurationseinstellungen sind bereits integriert.
Anmerkungen zur LIMMERT-KI

Der AC-Laderegler EV-CC-AC1-M3-CC-SER-HS von Phoenix Contact ist eine hochmoderne Lösung für das Laden von Elektrofahrzeugen an 3-Phasen-Wechselstromnetzen gemäß IEC 61851-1, Mode 3. Er ist für die Montage auf DIN-Schienen konzipiert und bietet eine robuste Bauweise mit einem kompakten Gehäuse. Mit einem Temperaturbereich von -35 °C bis 70 °C und einer Schutzart von IP20 ist er für den Einsatz in verschiedenen Umgebungen geeignet. Der Regler unterstützt bis zu 5 digitale Eingänge und bietet umfassende Steuerungs- und Überwachungsfunktionen. Die CE-Konformität stellt sicher, dass er alle relevanten Sicherheitsstandards erfüllt. Ideal für private und gewerbliche Anwendungen, ist dieser Laderegler eine zuverlässige Lösung für moderne Ladeinfrastrukturen.

Produktinfos

Produkttyp: AC-Ladesteuerung für private und gewerbliche Anwendungen (EU/CN)
Typ: im Gehäuse
Normen/Vorschriften: IEC 61851-1
Normen/Vorschriften: GB/T 18487.1-2015
Normen/Vorschriften: SAE J1772
Lademodus: Mode 3, Case C
Art des Ladestroms: AC
Konformität: CE-konform
Höhe: 128 mm
Breite: 124 mm
Tiefe: 64 mm
Betriebstemperatur: -35 °C ... 70 °C
Lagertemperatur: -40 °C ... 85 °C
Erlaubte Luftfeuchtigkeit (Betrieb): 30 % ... 95 %
Schutzart: IP20
Anzahl der digitalen Eingänge: 5
Nennstrom I N: ≤ 1 mA
Nennspannung U N: 12 V
Eingangsspannungsbereich U1: 0 V ... 3 V (Aus)
Eingangsspannungsbereich U2: 9 V ... 15 V (Ein)
Steuerung des Lade-Relais: Relaisausgang C 1.2
Minimale Schaltleistung: 1500 VA
Maximale Schaltspannung: 250 V AC (externe Versorgung)
Maximale Schaltstrom: 6 A
Steuerung zusätzlicher Funktionen: 4 digitale Ausgänge
Maximale Ausgangsspannung: 30 V
Maximale Ausgangsstrom: 0.5 A (insgesamt für alle Ausgänge; intern versorgt)
Maximale Ausgangsstrom pro Ausgang: 0.6 A (extern versorgt)
RS-485 Schnittstelle: RS-485 2-Draht
Anschlussmethode: Schraubanschluss
Versorgungsspannung: 230 V
Versorgungsspannungsbereich: 100 V AC ... 240 V AC (Nennspannungsbereich)
Maximale Stromaufnahme: 40 mA
Nennleistungsaufnahme: < 1 W (Leerlauf)
