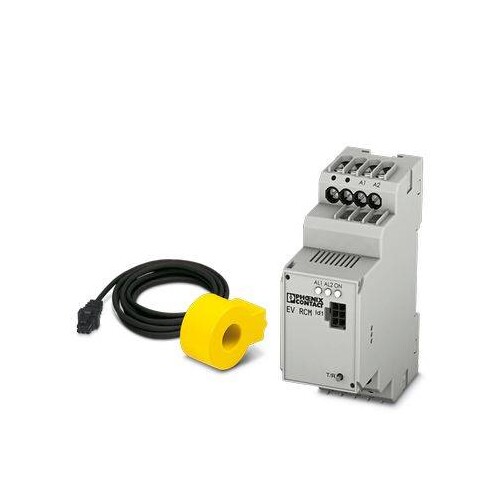

1622450 Phoenix EV-RCM-C1-AC30-DC6

23170504
1087217
1 Stk
4055626039794
DE
85362010
Das Differenz-Fehlerstrommodul dient zur AC- und DC-Fehlerstromerfassung in Wechselstrom-Ladepunkten. Die überlagerte Schutzeinrichtung (z. B. Fi-Schutzschalter) wird vor möglichen DC-Fehlerströmen geschützt. Es steht eine 1- oder 2-kanalige Produktvariante zur Verfügung.
Anmerkungen zur LIMMERT-KI

Das Phoenix Differenz-Fehlerstrommodul EV-RCM-C1-AC30-DC6 ist eine innovative Lösung zur Erfassung von AC- und DC-Fehlerströmen in Wechselstrom-Ladepunkten. Mit einem kompakten Design von 90 mm Höhe, 36 mm Breite und 70,5 mm Tiefe bietet es eine 1-kanalige Ausführung, die den Anforderungen privater Anwendungen gerecht wird. Das Modul ist CE-konform und erfüllt die Norm IEC 61851-1. Es unterstützt den Ladestandard Typ 2 und den Lademodus 3 mit einem maximalen Schaltstrom von 5 A. Die Umgebungstemperatur kann zwischen -25 °C und 80 °C liegen, und das Gerät ist mit einer Schutzart von IP20 (Klemmen) und IP30 (Einbauten) ausgestattet. Mit einer hohen Zuverlässigkeit und einer Vielzahl von Funktionen ist dieses Modul eine ausgezeichnete Wahl für moderne Ladeinfrastrukturen.

Produktinfos

Produkttyp: Differenz-Fehlerstrommodul (RCM) für AC-Ladesteuerungen
Ausführung: 1-kanalig
Normen/Bestimmungen: IEC 61851-1
Ladestandard: Typ 2
Lademodus: Mode 3
Art des Ladestroms: AC 3-phasig
Konformität: CE-konform
Höhe: 90 mm
Breite: 36 mm
Tiefe: 70,5 mm
Umgebungstemperatur (Betrieb): -25 °C ... 80 °C
Klimaklasse: nach IEC 60271 /-1 /-2 /-3
Schutzart (Klemmen): IP20
Schutzart (Einbauten): IP30
Schaltspannung maximal: 250 V
Schaltstrom maximal: 5 A
Anzahl der Kontakte als Schließer: 1
Umschaltzyklen: 10000
Nenndifferenzstrom: ± 300 mA (Spitze)
Differenzstrom I Δn: 30 mA
Differenzstrom I Δn: 6 mA
Bemessungsstrom I n: 32 A
Auslösezeit bei I Δn: < 180 ms
Ansprechzeit bei 2 x I Δn: < 70 ms
Auslösezeit bei 5xI Δn: < 20 ms
Auslösezeit bei I N: < 500 ms
Versorgungsspannungsbereich: 100 V AC ... 240 V AC
Stromaufnahme maximal: 22 mA
Nennleistungsaufnahme: < 0,5 W (Leerlauf)
