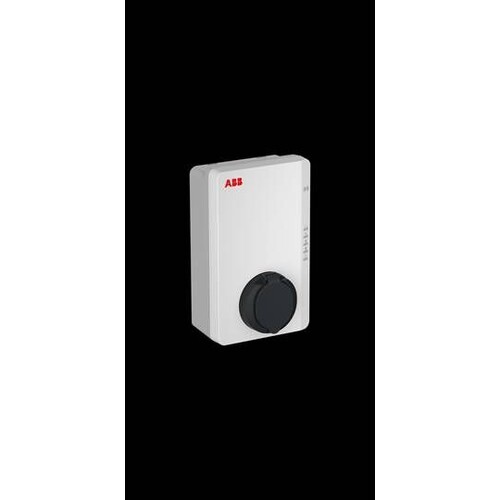

6AGC082152 ABB TAC-W22-T-R-0 Terra AC Wandladestation 22kW 3-phasig

10165246
1517081
1 Stk
8719874450904
CN
85371098
ABB
6AGC082152
beantwortete(n) Fragen weitere Varianten
TAC-W22-T-R-0 Terra AC Wandladestation, Ladesteckdose Typ 2, RFID-Lesegerät, Ladeleistung Ladeleistung max. 22 kW (auf 11 kW begrenzbar), 3-phasig mit 32A
Anmerkungen zur LIMMERT-KI

Die ABB Terra AC Wandladestation TAC-W22-T-R-0 ist eine hochmoderne Ladelösung für Elektrofahrzeuge, die sich ideal für verschiedene Anwendungen eignet, sei es zu Hause, am Arbeitsplatz oder in gewerblichen Bereichen. Mit einer maximalen Ladeleistung von 22 kW (3-phasig) und einer robusten Bauweise gemäß IP54 ist sie sowohl sicher als auch zuverlässig. Die Wandmontage ermöglicht eine platzsparende Installation, während die integrierte Energiezählerfunktion und die Unterstützung für dynamisches Lastmanagement eine effiziente Nutzung der Energie gewährleisten. Die Terra AC ist mit einem Typ 2 Anschluss ausgestattet und bietet eine benutzerfreundliche Bedienung über RFID, Bluetooth und WLAN. Mit einer Betriebstemperatur von -35° bis +50° C ist sie für eine Vielzahl von Umgebungen geeignet und erfüllt hohe Sicherheitsstandards. Diese Ladestation ist die perfekte Wahl für alle, die eine intelligente und vernetzte Lösung für das Laden von Elektrofahrzeugen suchen.

Produktinfos

Lademodus: Mode 3
Fahrzeuganschluss: Typ 2 Steckdose
Kabeltyp: Typ 2 Kabel (5 m)
Max. Ladeleistung einphasig: 3,7 kW / 16 A
Max. Ladeleistung zweiphasig: 7,4 kW / 16 A
Max. Ladeleistung dreiphasig: 22 kW / 32 A
Eingangs-/Ausgangsspannung einphasig: 184–276 V, 50/60 Hz
Eingangs-/Ausgangsspannung dreiphasig: 320–480 V, 50/60 Hz
Zulässige Kabelquerschnitte: 2,5 – 10 mm²
Netzanschlusstyp: TT, TN, IT
Schutzart (IP): IP54
IK-Klassifizierung: IK10
Gehäuseabmessungen (B x T x H) mit Steckdose: 195 x 143 x 320 mm
Gehäuseabmessungen (B x T x H) mit Kabel: 195 x 125 x 320 mm
Zulässige Betriebstemperatur: -35° bis +50° C
Betriebshöhe: bis 2000 m
Montagearten: Wandmontage oder an Stele
Energiezähler: Integrierter Energiezähler, Genauigkeitsklasse B
Zertifizierungen: CE, Eichrecht, SGS
Kommunikationsprotokolle: OCPP 1.6J, Modbus RTU, Modbus TCP/IP
RFID-Unterstützung: Ja
Bluetooth: BLE 5.0
WLAN: IEEE 802.11 b/g/n, 2,4 GHz

Wandladestation

  • EV Anschlüsse: No cable outlet
  • Anzahl Steckdosen: (AC Typ 2) 1 Stück
  • Ausgangsleistung: Nominal 22 kW
  • Ausgangsspannung (Uout): AC 3-phase 320 ... 480 V
  • Ausgangsstrom: 3-phase 32 A
  • Anschlussleistung: Nominal 22 kW
  • Versorgungsspannung: AC 3-phase 320 ... 480 V
  • Eingangsstrom: 3-phase 32 A
  • Betriebsfrequenz (fsw): 50 ... 60 Hz
  • Anzahl Phasen: 3
  • Anschlusskonfiguration: TT, TN System
  • Anzahl FI's für Elektrofahrzeuge: Resid. Curr. Monitor
  • Anzahl Sicherungsautomaten: 0
  • Überspannungskategorie: III
  • Überlastschutz: Überstromschutz bei 40 A
  • Umgebungstemperatur: (Betrieb) -30 ... +50 °C; (Lagerung) -50 ... +80 °C
  • Höchstzulässige Betriebshöhenlage: 2000 m
  • Kommunikationsschnittstelle: Wi-Fi, Ethernet, Bluetooth, Modbus
  • Lastmanagementverfahren: OCPP-basiert
  • Authentifizierungsverfahren: RFID, App, Freies Laden
  • Energiezählertyp: AC
  • Gehäusetyp: innen, außen
  • Montageart: Wandmontage
  • Gehäusematerial: Kunststoff
  • Schutzart: (nach IEC 60529) IP54
  • Stoßfestigkeitsgrad: IK08


                                                    Preisanzeige nur nach Anmeldung
                                                    B

                                                    Andere Kunden kauften auch

                                                    Download

                                                    Katalogseiten

                                                    Produktinfos

                                                    Ausführung Anschluss Anlagenseite: 3-phasig
                                                    Anzahl der Ladepunkte: 1
                                                    Max. Leistung pro Ladepunkt: 22.1 kW
                                                    Nennanschlussleistung: 22.5 kW
                                                    Montageart: Wandmontage
                                                    Anzahl der FI-Schalter Typ A: 1
                                                    Anzahl der FI-Schalter Typ B: 0
                                                    Schutzart (IP): IP54
                                                    Weitere Details
                                                    Breite: 195 mm
                                                    Höhe: 320 mm
                                                    Tiefe: 143 mm
                                                    Werkstoff des Gehäuses: Kunststoff
                                                    Schlagfestigkeit: IK08
                                                    Anzahl der CEE-Steckdosen: 0
                                                    Mit Kommunikationsschnittstelle: Ja
                                                    Funktion Zugangskontrolle: Ja
                                                    Mit Hausanschlusskasten (HAK): Nein
                                                    Anzahl der Ladekupplungen Typ 1: 0
                                                    Anzahl der Ladekupplungen Typ 1 CCS: 0
                                                    Anzahl der Ladekupplungen Typ 2: 0
                                                    Anzahl der Ladekupplungen Typ 2 CCS: 0
                                                    Anzahl der Ladesteckdosen Typ 2: 1
                                                    Anzahl der Ladekupplungen GB AC: 0
                                                    Anzahl der Ladekupplungen GB DC: 0
                                                    Anzahl der Ladesteckdosen GB: 0
                                                    Anzahl der Ladesteckdosen Typ 3: 0
                                                    Anzahl der Ladekupplungen CHAdeMO: 0
                                                    Anzahl der Haushaltssteckdosen: 0
                                                    Mit Lastmanagement: Ja
                                                    Mit Energiezähler: Ja
                                                    Mit Leitungsschutzschalter: Nein
