332.238-----F91 Eff Eff 332® RR AK RR PROFIX® 2 O.STULP 24 V GS UNIVERSAL

22754536
5889280
1 Stk
4042203322998
DE
83014019
332.238-----F91
beantwortete(n) Fragen weitere Varianten

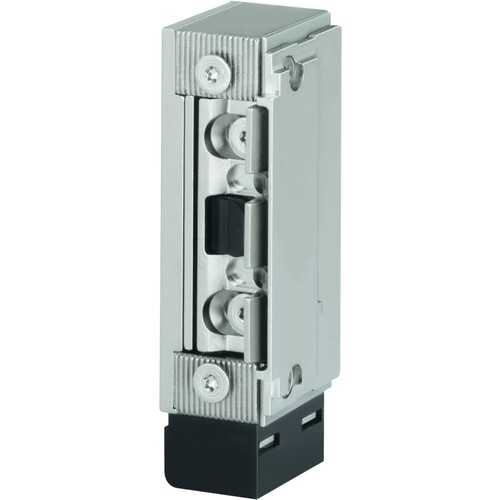

Sicherheits-Ruhestrom-Türöffner 332.238, ProFix® ist eine Kombination bestehend aus einem FaFix® Türöffner mit einer am Türöffner integrierten Fallenführung (Fallenrutsche). Um dem Anwender die Vorteile von Radiustüröffner und FaFix® in vollem Umfang zu ermöglichen, hat effeff ProFix® entwickelt. Mit ProFix® kann die Zargenausnehmung/Blendrahmenausfräsung standardisiert werden., Radiusfalle, Kleine symmetrische Bauform, Min. 2000 N, max. 3000 N Haltekraft nach prEN 13637, Entriegelung unter Vorlast bei 100% der Haltekraft, Rückmeldekontakt potentialfrei und Ankerkontakt potentialbehaftet * , Universale Einbaulage DL/DR und waagerecht, Geringe Einbaumaße, Verstellbare FaFix® -Falle: 2 mm Verstellweg bei 0,5 mm Raster, Kompatibel zu ProFix® 2 Schließblechen, Rückmeldekontakt im Gehäuse integriert, Rückmeldeklappe bewegt sich mit dem FaFix®-Aufschraubstück, d.h. der Schaltpunkt bleibt immer gleich, An Feuerschutztüren nur als Zusatzverriegelung einsetzbar, * Bei Parallelbetrieb wird das Koppelrelais 7480 benötigt., Ankerkontakt nicht potentialfrei. Betrieb eines Fluchttüröffners mit effeff Steuerterminals ohne Koppelrelais bedenkenlos möglich.
Anmerkungen zur LIMMERT-KI

Der effeff 332.238 Fluchttüröffner ist eine kompakte und vielseitige Lösung für Sicherheitsanwendungen. Mit einer Spannung von 24 V DC und einer Haltekraft von bis zu 3000 N bietet dieser Türöffner zuverlässige Leistung in verschiedenen Türrahmen und Profilen. Die symmetrische Bauform ermöglicht eine einfache Installation, während die verstellbare FaFix®-Falle eine Anpassung um 2 mm bei 0,5 mm Raster ermöglicht. Der Türöffner ist für den vertikalen und horizontalen Einbau geeignet und bietet eine hohe Betriebssicherheit. Der integrierte Rückmeldekontakt und die Möglichkeit der Entriegelung unter Vorlast machen ihn ideal für den Einsatz in Flucht- und Rettungswegen. Mit einer Betriebstemperatur von -15 °C bis +40 °C ist er für verschiedene Umgebungen geeignet.

Produktinfos

Spannung: 24 V
Stromart: DC
Öffnungsrichtung nach DIN: links/rechts
Mit Arretierung: Nein
Arbeitsweise: Ruhestrom
Mit mechanischer Entriegelung: Nein
Montageart: Einbau
Ausführung: Fluchttüröffner
Wassergeschützt: Nein
Haltekraft (min): 2000 N
Haltekraft (max): 3000 N
Betriebstemperaturbereich: -15 °C bis +40 °C

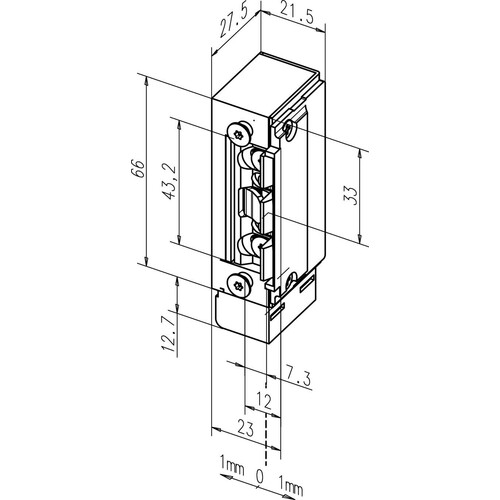

Einbaumaße Höhe: 77 mm
Einbaumaße Breite: 221 mm
Einbaumaße Tiefe: 227 mm
Fallenführung Verstellbereich: 2 mm
Max. Vorlast: 3000 N
Schaltleistung - Rückmeldekontakt: 24 V / 1 A
Betriebsspannung Toleranzbereich: ±10 %
Nennwiderstand: 660 Ω
Nennstromverbrauch: 10 mA
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Spannung: 24|24 V
Stromart: DC
Öffnungsrichtung nach DIN: links/rechts
Mit Arretierung: Nein
Arbeitsweise: Ruhestrom
Mit mechanischer Entriegelung: Nein
Montageart: Einbau
Ausführung: Fluchttüröffner
Wassergeschützt: Nein
Weitere Details
Mit Rückmeldung: Ja
Zusammenstellung: Rahmenteil
