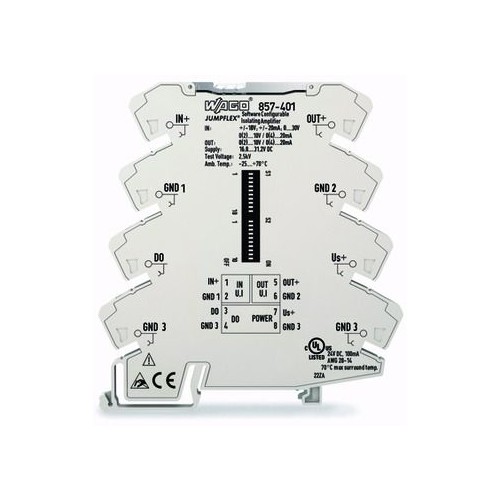

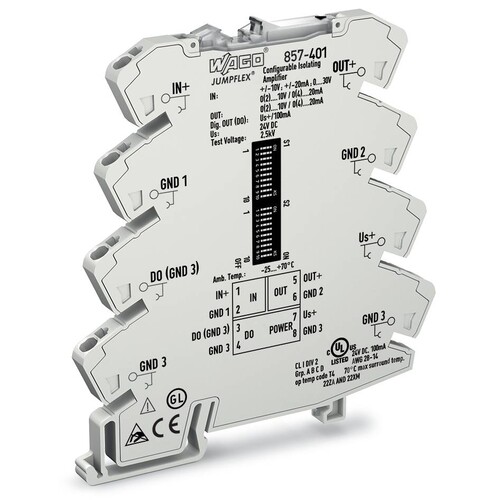

857-401 Wago JUMPFLEX® Messumformer Trennverstärker konfigurierbar mit Digi

26000591
2759401
1 Stk
4045454828509
DE
85437090
weitere Infos weitere Infos ausblenden
Wago
857-401
beantwortete(n) Fragen weitere Varianten
Trennverstärker, Strom- und Spannungseingangssignal, Strom- und Spannungsausgangssignal, Digitalausgang, Versorgungsspannung DC 24 V, 6 mm Baubreite, 2,50 mm²
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Wago JUMPFLEX® Messumformer Trennverstärker ist ein konfigurierbarer Isolationstransformator, der analoge Signale präzise umwandelt, verstärkt und filtert. Mit einer Versorgungsspannung von 24 VDC und einer Modulbreite von nur 6 mm eignet sich dieses Gerät ideal für Anwendungen mit begrenztem Platzangebot. Es unterstützt sowohl Spannungs- als auch Stromsignale und bietet eine sichere 3-Wege-Isolation mit einer Testspannung von 2,5 kV gemäß EN 61140. Die digitale Ausgangsfunktion ermöglicht eine einfache Integration in moderne Steuerungssysteme. Darüber hinaus bietet der Trennverstärker eine hohe Eingangs- und Ausgangsimpedanz, was ihn zu einer hervorragenden Wahl für anspruchsvolle Messanwendungen macht. Mit einem Betriebstemperaturbereich von -25 bis 70 °C ist er für eine Vielzahl von Umgebungen geeignet.

Produktinfos

Versorgungsspannung: 24 VDC
Modulbreite: 6 mm
Eingangssignaltyp: Spannung, Strom
Eingangssignalspannung: ± 10 V; 0 … 30 V
Eingangssignalstrom: ± 20 mA
Eingangsimpedanz (Strom): ≤ 200 Ω
Eingangsimpedanz (Spannung): ≥ 100 kΩ
Max. Eingangsstrom: 22 mA
Max. Eingangsspannung: 31 V
Min. Messbereich: 1 V
Min. Strommessbereich: 2 mA
Ausgangssignaltyp: Strom, Spannung
Ausgangssignalspannung: 0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V
Ausgangssignalstrom: 0 … 10 mA; 2 … 10 mA; 2 … 20 mA; 4 … 20 mA
Lastimpedanz (Ausgang/Spannung): ≥ 2 kΩ
Lastimpedanz (Ausgang/Strom): ≤ 600 Ω
Testspannung (Eingang/Ausgang/Versorgung): 2.5 kV AC; 50 Hz; 1 min
Schutzart: IP20
Betriebstemperatur: -25 … 70 °C
Lagertemperatur: -40 … 85 °C
Montageart: DIN-35 Schiene
Gewicht: 37.04 g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    20083308
    Preisanzeige nur nach Anmeldung
    02155827
    Preisanzeige nur nach Anmeldung
    20274037
    Preisanzeige nur nach Anmeldung
    25918319
    Preisanzeige nur nach Anmeldung
    25834649
    Preisanzeige nur nach Anmeldung
    21478276
    Preisanzeige nur nach Anmeldung
    10104528
    Preisanzeige nur nach Anmeldung
    20041000
    Preisanzeige nur nach Anmeldung
    20026860
    Preisanzeige nur nach Anmeldung
    21677574
    Preisanzeige nur nach Anmeldung
    02234031
    Preisanzeige nur nach Anmeldung
    20816362
    Preisanzeige nur nach Anmeldung
    22711731
    Preisanzeige nur nach Anmeldung
    02155925
    Preisanzeige nur nach Anmeldung
    23176286
    Preisanzeige nur nach Anmeldung
    02238882
    Preisanzeige nur nach Anmeldung
    26786628
    Preisanzeige nur nach Anmeldung
    20274044
    Preisanzeige nur nach Anmeldung
    02155883
    Preisanzeige nur nach Anmeldung
    20273946
    Preisanzeige nur nach Anmeldung

    Download

    Katalogseiten

    Produktinfos

    Bemessungsversorgungsspannung AC: 1 V
    Bemessungsversorgungsspannung DC: 16.8|31.2 V
    Art der Spannungsversorgung: sonstige
    Anzahl der Kanäle: 1
    Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen: Ja
    Ausführung des elektrischen Anschlusses: Federzuganschluss
    Montageart: Schnappbefestigung Tragschiene
    Bürde: 600|2000 Ohm
    Weitere Details
    Bemessungsbetriebsfrequenz: 0 Hz
    Anzahl der Eingangsbereiche -60 mV ... +60 mV: 0
    Anzahl der Eingangsbereiche -100 mV ... +100 mV: 0
    Anzahl der Eingangsbereiche -300 mV ... +300 mV: 0
    Anzahl der Eingangsbereiche -500 mV ... +500 mV: 0
    Anzahl der Eingangsbereiche -1 V ... +1 V: 0
    Anzahl der Eingangsbereiche -2 V ... +2 V: 0
    Anzahl der Eingangsbereiche -2,5 V ... +2,5 V: 0
    Anzahl der Eingangsbereiche -5 V ... +5 V: 0
    Anzahl der Eingangsbereiche -10 V ... +10 V: 1
    Anzahl der Eingangsbereiche -20 V ... +20 V: 0
    Anzahl der Eingangsbereiche 0 mV ... 60 mV: 0
    Anzahl der Eingangsbereiche 0 mV ... 100 mV: 0
    Anzahl der Eingangsbereiche 0 mV ... 200 mV: 0
    Anzahl der Eingangsbereiche 0 mV ... 300 mV: 0
    Anzahl der Eingangsbereiche 0 mV ... 500 mV: 0
    Anzahl der Eingangsbereiche 0 V ... 1 V: 0
    Anzahl der Eingangsbereiche 0 V ... 2 V: 0
    Anzahl der Eingangsbereiche 0 V ... 2,5 V: 0
    Anzahl der Eingangsbereiche 0 V ... 5 V: 0
    Anzahl der Eingangsbereiche 0 V ... 10 V: 0
    Anzahl der Eingangsbereiche 0 V ... 20 V: 0
    Anzahl der Eingangsbereiche 0 V ... 24 V: 0
    Anzahl der Eingangsbereiche 0 V ... 30 V: 1
    Anzahl der Eingangsbereiche 1 V ... 5 V: 0
    Anzahl der Eingangsbereiche 2 V ... 10 V: 0
    Anzahl der Eingangsbereiche +5 V ... -5 V: 0
    Anzahl der Eingangsbereiche +10 V ... -10 V: 1
    Anzahl der Eingangsbereiche 5 V ... 0 V: 0
    Anzahl der Eingangsbereiche 5 V ... 1 V: 0
    Anzahl der Eingangsbereiche 10 V ... 0 V: 0
    Anzahl der Eingangsbereiche 10 V ... 2 V: 0
    Anzahl der Eingangsbereiche 0 mA ... 5 mA: 0
    Anzahl der Eingangsbereiche 0 mA ... 10 mA: 0
    Anzahl der Eingangsbereiche 0 mA ... 20 mA: 0
    Anzahl der Eingangsbereiche 4 mA ... 20 mA: 0
    Anzahl der Eingangsbereiche -5 mA ... +5 mA: 0
    Anzahl der Eingangsbereiche -10 mA ... +10 mA: 0|31.2
    Anzahl der Eingangsbereiche -20 mA ... +20 mA: 0
    Anzahl der Eingangsbereiche 20 mA ... 0 mA: 0
    Anzahl der Eingangsbereiche 20 mA ... 4 mA: 0
    Anzahl der Ausgangsbereiche -60 mV ... +60 mV: 0
    Anzahl der Ausgangsbereiche -100 mV ... +100 mV: 0
    Anzahl der Ausgangsbereiche -300 mV ... +300 mV: 0|70
    Anzahl der Ausgangsbereiche -500 mV ... +500 mV: 0
    Anzahl der Ausgangsbereiche -1 V ... +1 V: 0
    Anzahl der Ausgangsbereiche -2 V ... +2 V: 0
    Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V: 0
    Anzahl der Ausgangsbereiche -5 V ... +5 V: 0
    Anzahl der Ausgangsbereiche -10 V ... +10 V: 0
    Anzahl der Ausgangsbereiche -20 V ... +20 V: 0
    Anzahl der Ausgangsbereiche 0 mV ... 60 mV: 0
    Anzahl der Ausgangsbereiche 0 mV ... 100 mV: 0
    Anzahl der Ausgangsbereiche 0 mV ... 200 mV: 0
    Anzahl der Ausgangsbereiche 0 mV ... 300 mV: 0
    Anzahl der Ausgangsbereiche 0 mV ... 500 mV: 0
    Anzahl der Ausgangsbereiche 0 V ... 1 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 2 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 2,5 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 5 V: 1
    Anzahl der Ausgangsbereiche 0 V ... 10 V: 1
    Anzahl der Ausgangsbereiche 0 V ... 20 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 24 V: 0
    Anzahl der Ausgangsbereiche 0 V ... 30 V: 0
    Anzahl der Ausgangsbereiche 1 V ... 5 V: 1
    Anzahl der Ausgangsbereiche 2 V ... 10 V: 1
    Anzahl der Ausgangsbereiche +5 V ... -5 V: 0
    Anzahl der Ausgangsbereiche +10 V ... -10 V: 0
    Anzahl der Ausgangsbereiche 5 V ... 0 V: 0
    Anzahl der Ausgangsbereiche 5 V ... 1 V: 0
    Anzahl der Ausgangsbereiche 10 V ... 0 V: 0
    Anzahl der Ausgangsbereiche 10 V ... 2 V: 0
    Anzahl der Ausgangsbereiche 0 mA ... 5 mA: 0
    Anzahl der Ausgangsbereiche 0 mA ... 10 mA: 1
    Anzahl der Ausgangsbereiche 0 mA ... 20 mA: 0
    Anzahl der Ausgangsbereiche 4 mA ... 20 mA: 1
    Anzahl der Ausgangsbereiche -5 mA ... +5 mA: 0
    Anzahl der Ausgangsbereiche -10 mA ... +10 mA: 0
    Anzahl der Ausgangsbereiche -20 mA ... +20 mA: 0
    Anzahl der Ausgangsbereiche 20 mA ... 0 mA: 0|31.2
    Anzahl der Ausgangsbereiche 20 mA ... 4 mA: 0
    Schaltspannung: 0 V
    Schaltstrom: 0 A
    Schaltleistung: IP20 VA
    Schaltfrequenz: 0 Hz
    Störmeldeausgang: Ja
    Eigensicher gemäß EN 60947-5-6 NAMUR: Nein
    Galvanische Trennung zwischen den Eingängen: Ja
    Galvanische Trennung zwischen Eingang und Ausgang: 1|70
    Galvanische Trennung zwischen Ausgang zu Ausgang: Nein
    SIL gemäß IEC 61508: 0

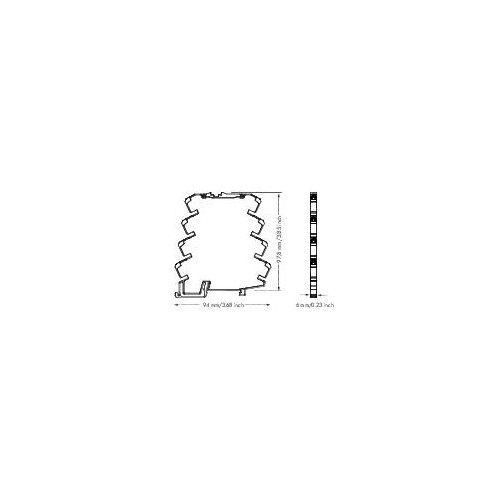

    Höhe: 94|70 mm
    Breite: 6 mm
    Tiefe: 94 mm
    Leistungsaufnahme: 0 W
    Bürdeneinfluss: 0|31.2 %/100%
    Betriebstemperatur: -25|70 °C
    Temperaturdrift: 0.01|2000 %/K
    Gerätebauform: sonstige
    Schutzart (IP): IP20
