3RS7020-1ET00 Siemens PASSIV TRENNER 4 20MA / 4-20MA

25031175
1 Stk
4047621001166
DE
85389091
weitere Infos weitere Infos ausblenden
Siemens
3RS7020-1ET00
beantwortete(n) Fragen weitere Varianten

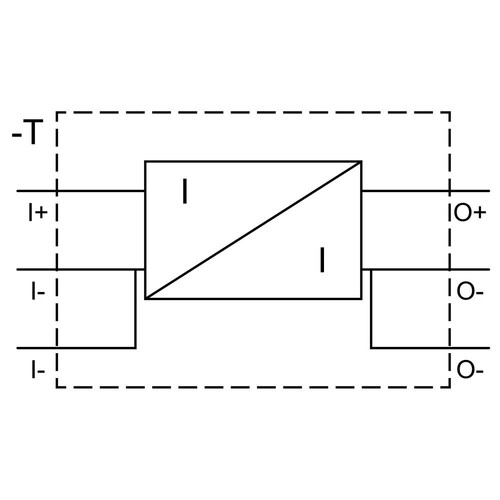

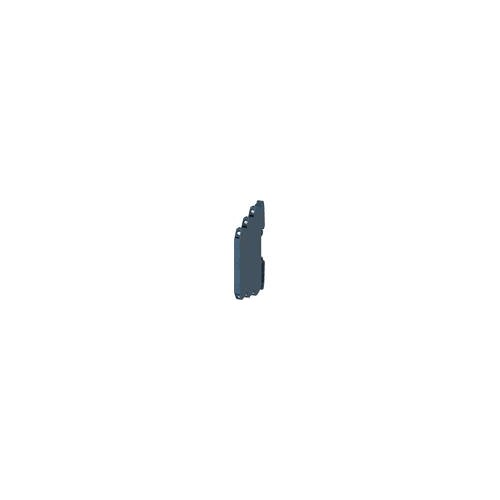

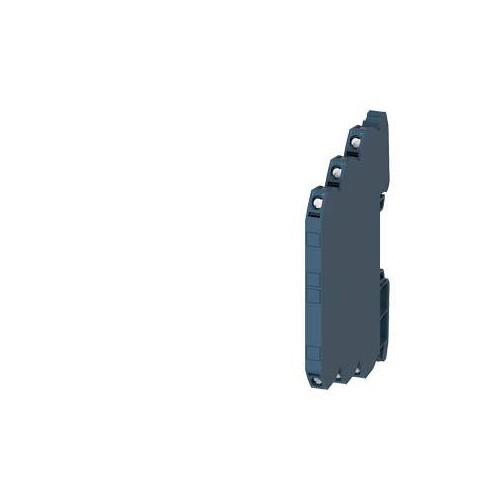

Trennwandler Passivtrenner, 1-kanalig Eingang: 4-20 mA Ausgang: 4-20mA Breite 6,2 mm Schraubanschluss Trennwandler SIRIUS 3RS70 zur galvanischen Trennung und Wandlung eines analogen Normsignals zwischen Steuerung und Sensorik/Aktorik.Durch die galvanische Trennung vermeiden die Trennwandler die gegenseitige Beeinflussung der Analogkanäle untereinander. Dank der schmalen, kompakten Bauform benötigen sie wenig Platz auf der Hutschiene, insbesondere in flachen Schaltkästen und Schaltschränken mit geringen Zeilenabständen. Das hochwertige, moderne Design in titangrau trägt zum durchgängigen Erscheinungsbild mit allen Siemens-Geräten im Schaltschrank bei. Das übersichtliche Geräteangebot deckt alle Anwendungsfälle ab und vereinfacht so die Logistik und Lagerhaltung.Verfügbar sind aktive und passive Einzelbereichs-, Mehrbereichs- und Universalwandler mit verschiedenen Versorgungsspannungen und Anschlussarten für verschiedene analoge Normsignale und andere gängige Sensorsignale. Außerdem bieten wir Varianten mit Hand-Automatik-Umschaltung zur gezielten Analogwertvorgabe an.Für die Trennwandler 3RS70 steht eine passende Potenzialtrennplatte sowie verschiedene Verbindungskämme zur Verfügung.Die Trennwandler 3RS70 lösen die bewährte Baureihe 3RS17 ab.SIRIUS Relais - ein Programm für alle Fälle.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Siemens PASSIV TRENNER 3RS7020-1ET00 ist ein hochqualitativer, ein-kanaliger Trennwandler, der für die galvanische Trennung und Wandlung von analogen Normsignalen konzipiert ist. Mit einem Eingangssignal von 4-20 mA und einem Ausgangssignal von 4-20 mA sorgt er für eine präzise Signalübertragung. Der Trennwandler hat eine kompakte Bauform von nur 6,2 mm Breite, was ihn ideal für den Einsatz in engen Schaltkästen und auf Hutschienen macht. Er bietet eine hohe Isolationsspannung von 50 V und eine Stoßspannungsfestigkeit von bis zu 1 500 V. Der Temperaturbereich für den Betrieb reicht von -25 °C bis +60 °C, was ihn vielseitig einsetzbar macht. Mit der Schutzart IP20 ist er für den Einsatz in geschützten Umgebungen geeignet. Der 3RS7020-1ET00 ist die perfekte Lösung für Anwendungen, die eine zuverlässige Signaltrennung erfordern.

Produktinfos

Produktkategorie: Trennwandler
Produkt-Bezeichnung: Einzelbereichswandler
Ausführung des Produkts: passiv
Anzahl der Kanäle: 1
Eingangssignal: 4 ... 20 mA
Ausgangssignal: 4 ... 20 mA
Eingangsimpedanz: 100 Ω
Bürde am Stromausgang: 1 000 Ω
Schutzart (IP): IP20

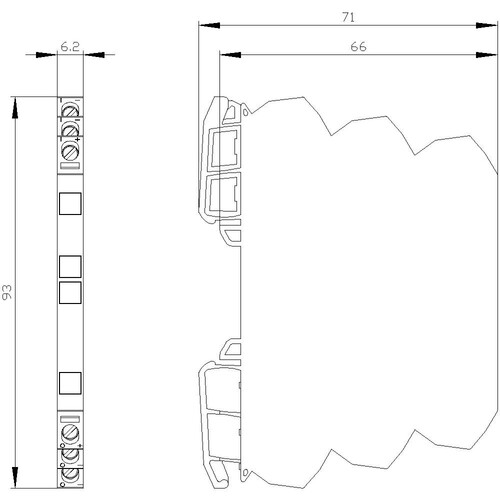

Höhe: 93 mm
Breite: 6,2 mm
Tiefe: 71 mm
Isolationsspannung: 50 V
Stoßspannungsfestigkeit: 1 500 V
Spannungsabfall am Betriebsmittel: 4,1 V
Temperaturbereich (Betrieb): -25 ... +60 °C
Temperaturbereich (Lagerung): -40 ... +80 °C
Montageart: Schnappbefestigung
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

20756316
Preisanzeige nur nach Anmeldung
22476944
Preisanzeige nur nach Anmeldung
02055972
Preisanzeige nur nach Anmeldung
20210771
Preisanzeige nur nach Anmeldung
10053743
Preisanzeige nur nach Anmeldung
20187811
Preisanzeige nur nach Anmeldung
20071583
Preisanzeige nur nach Anmeldung
21675124
Preisanzeige nur nach Anmeldung
02020279
Preisanzeige nur nach Anmeldung
02019985
Preisanzeige nur nach Anmeldung
22513862
Preisanzeige nur nach Anmeldung
02107170
Preisanzeige nur nach Anmeldung
02107177
Preisanzeige nur nach Anmeldung

Download


3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3RS7020-1ET00

Produktinfos

Bemessungsversorgungsspannung AC: 0 V
Bemessungsversorgungsspannung DC: 0 V
Art der Spannungsversorgung: 0
Anzahl der Kanäle: 1
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen: Nein
Ausführung des elektrischen Anschlusses: Schraubanschluss
Montageart: Schnappbefestigung Tragschiene
Bürde: 1000|1000 Ohm
Weitere Details
Bemessungsbetriebsfrequenz: 1000|1000 Hz
Anzahl der Eingangsbereiche -60 mV ... +60 mV: 0
Anzahl der Eingangsbereiche -100 mV ... +100 mV: 0
Anzahl der Eingangsbereiche -300 mV ... +300 mV: 0
Anzahl der Eingangsbereiche -500 mV ... +500 mV: 0
Anzahl der Eingangsbereiche -1 V ... +1 V: 0
Anzahl der Eingangsbereiche -2 V ... +2 V: 0
Anzahl der Eingangsbereiche -2,5 V ... +2,5 V: 0
Anzahl der Eingangsbereiche -5 V ... +5 V: 0
Anzahl der Eingangsbereiche -10 V ... +10 V: 0
Anzahl der Eingangsbereiche -20 V ... +20 V: 0
Anzahl der Eingangsbereiche 0 mV ... 60 mV: 0
Anzahl der Eingangsbereiche 0 mV ... 100 mV: 0
Anzahl der Eingangsbereiche 0 mV ... 200 mV: 0
Anzahl der Eingangsbereiche 0 mV ... 300 mV: 0
Anzahl der Eingangsbereiche 0 mV ... 500 mV: 0
Anzahl der Eingangsbereiche 0 V ... 1 V: 0
Anzahl der Eingangsbereiche 0 V ... 2 V: 0
Anzahl der Eingangsbereiche 0 V ... 2,5 V: 0
Anzahl der Eingangsbereiche 0 V ... 5 V: 0
Anzahl der Eingangsbereiche 0 V ... 10 V: 0
Anzahl der Eingangsbereiche 0 V ... 20 V: 0
Anzahl der Eingangsbereiche 0 V ... 24 V: 0
Anzahl der Eingangsbereiche 0 V ... 30 V: 0
Anzahl der Eingangsbereiche 1 V ... 5 V: 0
Anzahl der Eingangsbereiche 2 V ... 10 V: 0
Anzahl der Eingangsbereiche +5 V ... -5 V: 0
Anzahl der Eingangsbereiche +10 V ... -10 V: 0
Anzahl der Eingangsbereiche 5 V ... 0 V: 0
Anzahl der Eingangsbereiche 5 V ... 1 V: 0
Anzahl der Eingangsbereiche 10 V ... 0 V: 0
Anzahl der Eingangsbereiche 10 V ... 2 V: 0
Anzahl der Eingangsbereiche 0 mA ... 5 mA: 0
Anzahl der Eingangsbereiche 0 mA ... 10 mA: 0
Anzahl der Eingangsbereiche 0 mA ... 20 mA: 0
Anzahl der Eingangsbereiche 4 mA ... 20 mA: 0
Anzahl der Eingangsbereiche -5 mA ... +5 mA: 0
Anzahl der Eingangsbereiche -10 mA ... +10 mA: 0
Anzahl der Eingangsbereiche -20 mA ... +20 mA: 0
Anzahl der Eingangsbereiche 20 mA ... 0 mA: 0
Anzahl der Eingangsbereiche 20 mA ... 4 mA: 0
Anzahl der Ausgangsbereiche -60 mV ... +60 mV: 0
Anzahl der Ausgangsbereiche -100 mV ... +100 mV: 0
Anzahl der Ausgangsbereiche -300 mV ... +300 mV: 0
Anzahl der Ausgangsbereiche -500 mV ... +500 mV: 0
Anzahl der Ausgangsbereiche -1 V ... +1 V: 0
Anzahl der Ausgangsbereiche -2 V ... +2 V: 0
Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V: 0
Anzahl der Ausgangsbereiche -5 V ... +5 V: 0
Anzahl der Ausgangsbereiche -10 V ... +10 V: 0
Anzahl der Ausgangsbereiche -20 V ... +20 V: 0
Anzahl der Ausgangsbereiche 0 mV ... 60 mV: 0
Anzahl der Ausgangsbereiche 0 mV ... 100 mV: 0
Anzahl der Ausgangsbereiche 0 mV ... 200 mV: 0
Anzahl der Ausgangsbereiche 0 mV ... 300 mV: 0
Anzahl der Ausgangsbereiche 0 mV ... 500 mV: 0
Anzahl der Ausgangsbereiche 0 V ... 1 V: 0
Anzahl der Ausgangsbereiche 0 V ... 2 V: 0
Anzahl der Ausgangsbereiche 0 V ... 2,5 V: 0|60
Anzahl der Ausgangsbereiche 0 V ... 5 V: 0
Anzahl der Ausgangsbereiche 0 V ... 20 V: 0
Anzahl der Ausgangsbereiche 0 V ... 24 V: 0
Anzahl der Ausgangsbereiche 0 V ... 30 V: 0
Anzahl der Ausgangsbereiche 1 V ... 5 V: 0
Anzahl der Ausgangsbereiche 2 V ... 10 V: 0
Anzahl der Ausgangsbereiche +5 V ... -5 V: 0
Anzahl der Ausgangsbereiche +10 V ... -10 V: 0
Anzahl der Ausgangsbereiche 5 V ... 0 V: 0
Anzahl der Ausgangsbereiche 5 V ... 1 V: 0
Anzahl der Ausgangsbereiche 10 V ... 0 V: 0
Anzahl der Ausgangsbereiche 10 V ... 2 V: 0
Anzahl der Ausgangsbereiche 0 mA ... 5 mA: 0
Anzahl der Ausgangsbereiche 0 mA ... 10 mA: 0
Anzahl der Ausgangsbereiche 0 mA ... 20 mA: Schraubanschluss
Anzahl der Ausgangsbereiche 4 mA ... 20 mA: 0
Anzahl der Ausgangsbereiche -5 mA ... +5 mA: 0
Anzahl der Ausgangsbereiche -10 mA ... +10 mA: 0
Anzahl der Ausgangsbereiche -20 mA ... +20 mA: 0
Anzahl der Ausgangsbereiche 20 mA ... 0 mA: 0
Anzahl der Ausgangsbereiche 20 mA ... 4 mA: 0
Schaltspannung: 71 V
Schaltfrequenz: 6.2 Hz
Störmeldeausgang: Nein
Eigensicher gemäß EN 60947-5-6 NAMUR: Nein
Galvanische Trennung zwischen den Eingängen: Nein
Galvanische Trennung zwischen Eingang und Ausgang: Ja
Galvanische Trennung zwischen Ausgang zu Ausgang: Nein
SIL gemäß IEC 61508: ohne
Höhe: 93 mm
Breite: 6.2 mm
Tiefe: 71 mm
Leistungsaufnahme: 0 W
Bürdeneinfluss: 0 %/100%
Betriebstemperatur: -25|60 °C
Temperaturdrift: 0.015 %/K
Gerätebauform: Einbaugerät
Schutzart (IP): IP20
